Descrição
1. Recolha de imagem integrada e chip de algoritmo juntos, tudo em um
2A flexibilidade para se adaptar às condições foi os dedos, se é dedos secos, dedos molhados, impressões digitais de textura leve dedos, e dedos velhos, todos têm alta taxa de reconhecimento
3As principais áreas de aplicação: podem ser incorporadas numa variedade de produtos finais, tais como: controlo de acesso, presença, caixa de segurança
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fornecimento de energia
|
DC 3,3 V
|
5V de corrente contínua
|
DC 3,3 V
|
- O que foi?
DC 3,3 V
USB: DC 5V
|
DC 3,3 V
|
|
Método de detecção
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacidade de impressões digitais
|
200
|
200
|
200
|
1500
|
150
|
|
Tamanho
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Conector
|
SH 1,0 mm 6 pinos
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|

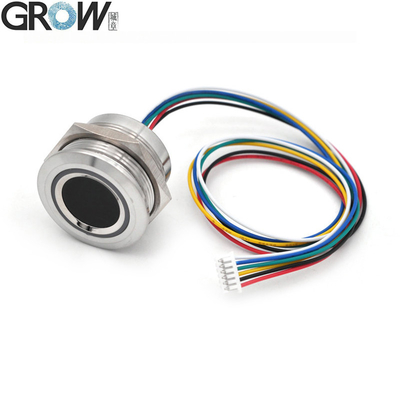

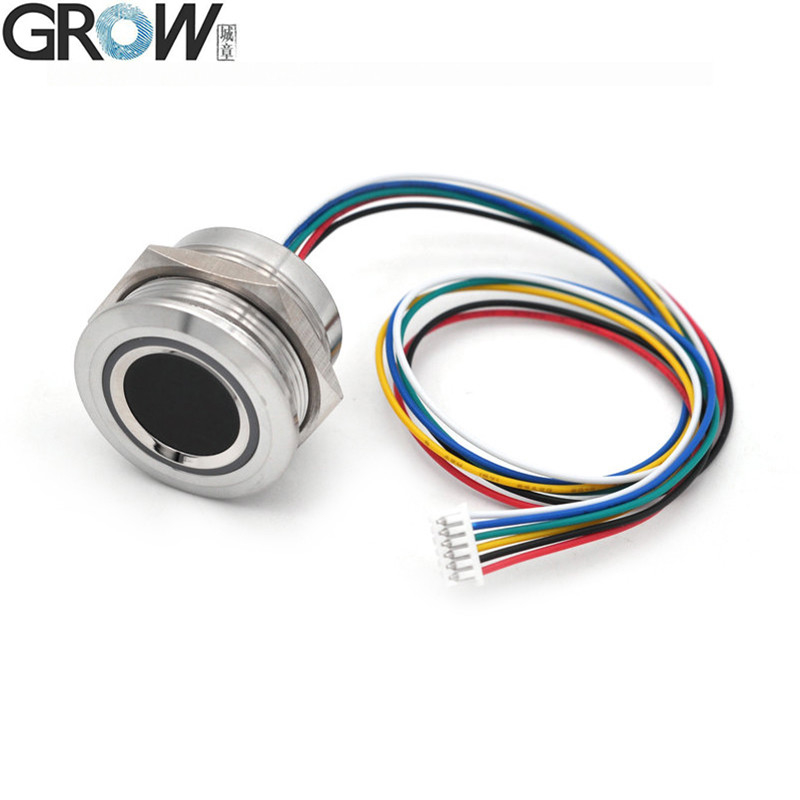

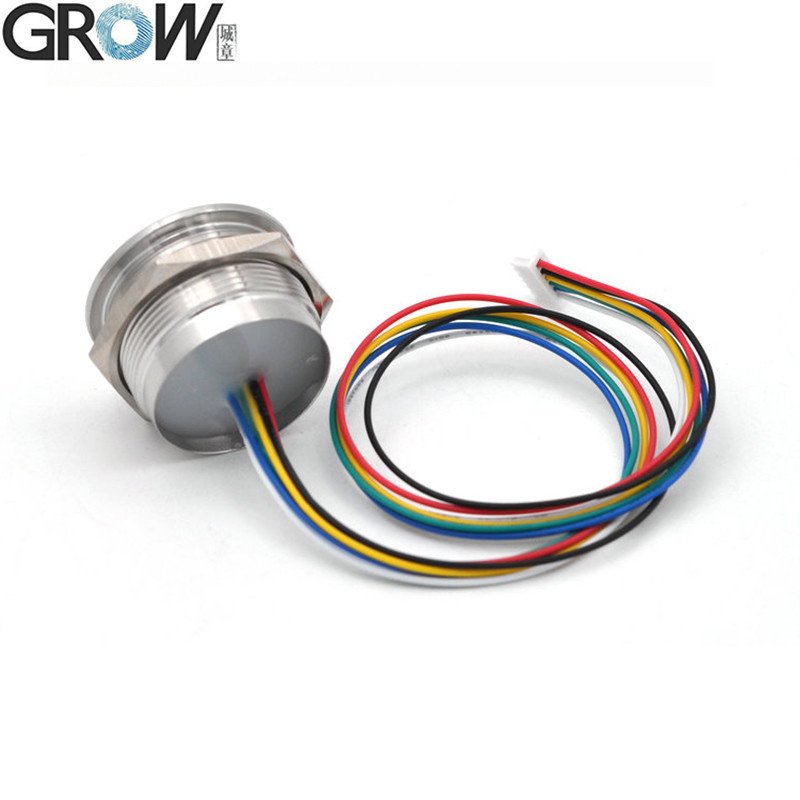

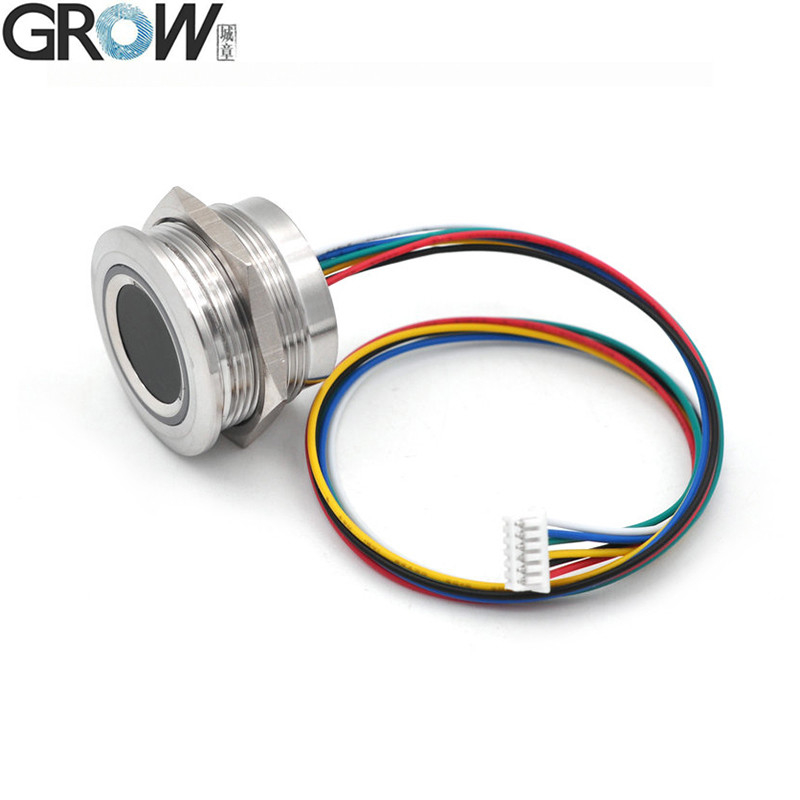

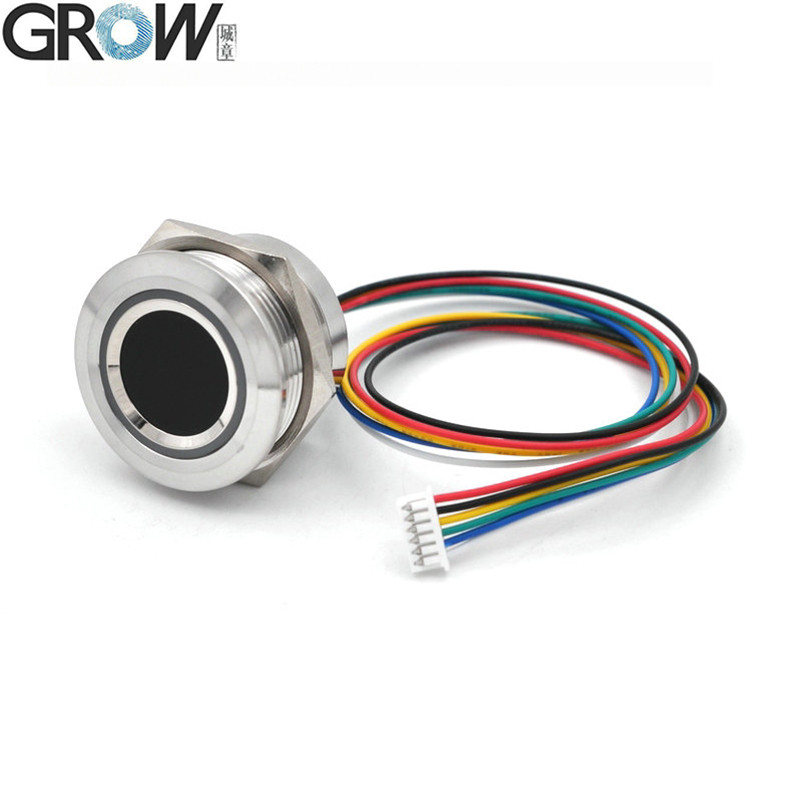

R503-5V Especificações
|
Modelo
|
R503-5V
|
|
Tipo
|
Módulo de impressão digital capacitivo
|
|
Interface
|
UART ((TTL)
|
|
Resolução
|
508 DPI
|
|
Voltagem
|
5V de corrente contínua
|
|
Capacidade de impressões digitais
|
200
|
|
Arquivo de detecção
|
192*192 pixels
|
|
Corrente de trabalho
|
20 mA
|
|
Corrente de espera
|
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA
|
|
Tamanho externo do módulo de impressões digitais
|
Diâmetro 28 mm
|
|
Tamanho interno do módulo de impressões digitais
|
Diâmetro 25 (mm) (M25)
|
|
Altura do módulo de impressões digitais
|
19 mm
|
|
Área de recolha efetiva
|
Diâmetro 15,5 mm
|
|

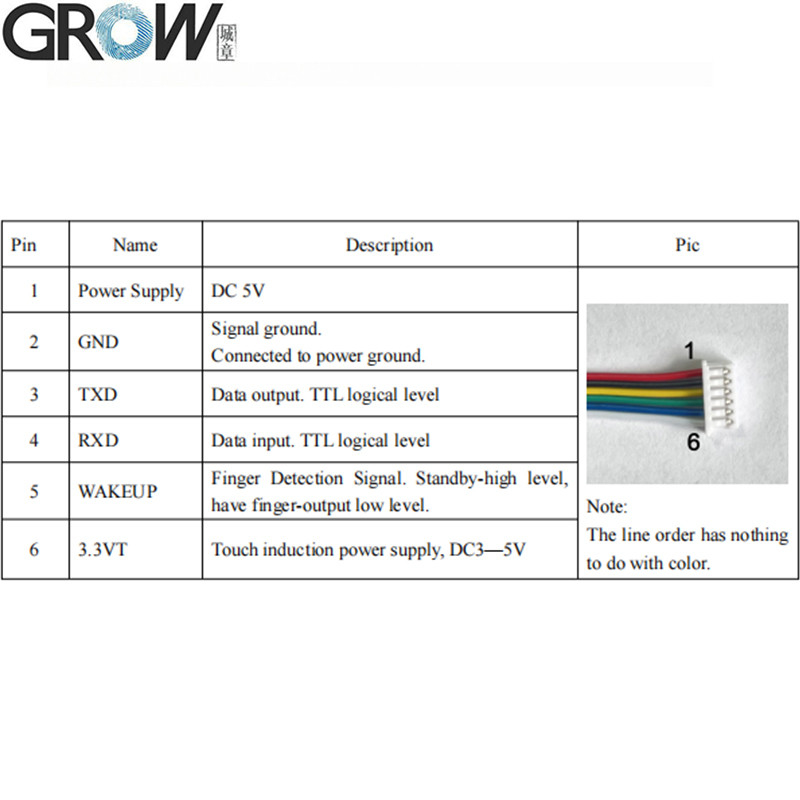

Conector
|
MX1.25-6Pin
|
|
Controle de LED
|
- Sim, sim.
|
|
Cor LED
|
RGB
|
|
Velocidade de varredura
|
< 0,2 segundos
|
|
Velocidade de verificação
|
< 0,3 segundos
|
|
Método de correspondência
|
1:1; 1:N
|
|
RRF
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Ambiente de trabalho
|
-20C --- 60C
|
|
Umidade de trabalho
|
10-85%
|
|
Capacidade antiestática
|
15 KV
|
|
Intensidade da resistência à abrasão
|
1 milhão de vezes
|
|
Taxa de transferência de mensagens de comunicações (UART):
|
(9600 × N) bps, onde N = 1 ~ 12 ((N padrão = 6, ou seja 57600 bps)
|
Nota:
1. R503-5V: IP65 Impermeável

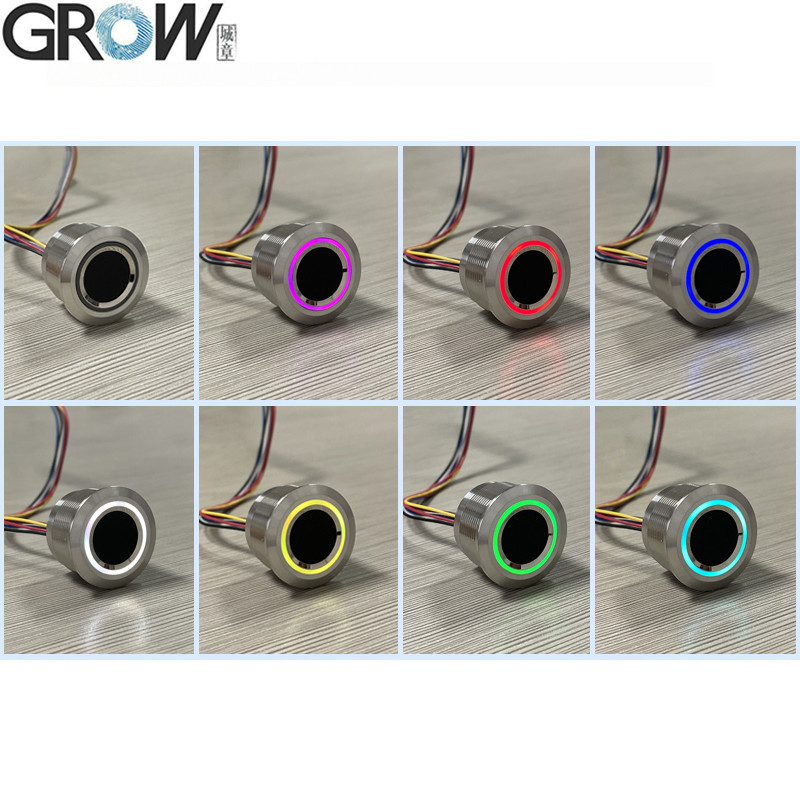

2. RGB LED Color, tem 7 cores que podem ser controladas por comando.
3O R503-5V não é compatível com todos os painéis de controlo da GROW.
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
Pode descarregar o manual de utilização do R503-5V a partir deste link:
A Comissão considerou que a Comissão não cumpriu as obrigações que lhe incumbem.
R503 Exibir vídeo do funcionamento do programa de ensaio no Youtube:https://youtu.be/eD2xtwCWOmQ
Se precisar de ficheiros do SDK, por favor contacte-nos.
O que é a tecnologia do módulo de impressões digitais FPC?
O módulo de impressões digitais é o componente principal do bloqueio de impressões digitais, instalado em dispositivos como controlo de acesso por impressões digitais ou disco rígido, telemóvel, etc.,com um diâmetro máximo de 80 mm,O módulo de impressões digitais é constituído principalmente por módulo de aquisição de impressões digitais, módulo de reconhecimento de impressões digitais e módulo de função alargada (como o módulo de unidade de bloqueio),O módulo de impressões digitais FPC é o seu componente importante.
O módulo de impressões digitais FPC pode ser dividido de acordo com o seu método de reconhecimento de impressões digitais:
1. Módulo óptico de impressões digitais, que utiliza o princípio da refração e reflexo da luz para identificar impressões digitais;
2.Módulo de impressões digitais de capacitância, que recolhe impressões digitais pela variação de valor da capacitância;
3.Módulo de impressões digitais de RF (módulo de impressões digitais de arranhão), utilizando sinal de RF de rastreamento para detectar o padrão.
Princípio do módulo de impressões digitais FPC:
1.módulo óptico de impressões digitais, utilização do princípio da refração e da reflexão da luz, luz da parte inferior do prisma para o prisma e através do prisma,tirou luz na superfície impressão digital impressões digitais linhas irregulares no ângulo de refração e reflexão de volta para a luz não será o mesmo, CMOS ou dispositivo óptico CCD serão recolhidos para o grau diferente de brilho da informação da imagem, impressões digitais na conclusão da coleta.
2. módulo de impressão digital semicondutor, seja capacitivo ou indutivo, o princípio é semelhante, em um pedaço de milhares de dispositivos semicondutores integrados na placa,o dedo fixado à sua composição da capacidade (indutância) do outro lado, devido à desigualdade dos planos dos dedos, os solavancos e solavancos em contato com a placa da distância real entre o tamanho do diferente, a formação da capacidade/indutância valor.O valor da capacitância/indutância será diferente, e o equipamento irá resumir os diferentes valores recolhidos de acordo com este princípio, e a recolha de impressões digitais será concluída.
3.Módulo de impressões digitais de RF, utilizando tecnologia biológica de identificação de impressões digitais de RF, através do próprio sensor para emitir uma traça de sinal de RF,penetrar na epiderme do dedo para controlar a camada interna da textura, para obter a melhor imagem de impressão digital, forte capacidade anti-falsa impressão digital, princípio de identificação por RF só reage à pele da pele humana,que elimina fundamentalmente o problema das impressões digitais artificiais.
