Descrição
1. Recolha de imagem integrada e chip de algoritmo juntos, tudo em um
2A flexibilidade para se adaptar às condições foi os dedos, se é dedos secos, dedos molhados, impressões digitais de textura leve dedos, e dedos velhos, todos têm alta taxa de reconhecimento
3As principais áreas de aplicação: podem ser incorporadas numa variedade de produtos finais, tais como: controlo de acesso, presença, caixa de segurança
O R503-M22 é o mesmo que o R503, só que o tamanho é diferente.
R503-M22 também pode funcionar com KS200,K202,K215,KL216,K219,K220,K236,KS220 placa de controle.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fornecimento de energia
|
DC 3,3 V
|
5V de corrente contínua
|
DC 3,3 V
|
- O que foi?DC 3,3 V
USB: DC 5V
|
DC 3,3 V
|
|
Método de detecção
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacidade de impressões digitais
|
200
|
200
|
200
|
1500
|
150
|
|
Tamanho
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Conector
|
SH 1,0 mm 6 pinos
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
R503-M22 Especificações
|
Modelo
|
R503-M22
|
|
Tipo
|
Módulo de impressão digital capacitivo
|
|
Interface
|
UART ((TTL)
|
|
Resolução
|
508 DPI
|
|
Voltagem
|
DC 3,3 V
|
|
Capacidade de impressões digitais
|
200
|
|
Arquivo de detecção
|
192*192 pixels
|
|
Corrente de trabalho
|
20 mA
|
|
Corrente de espera
|
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA
|
|

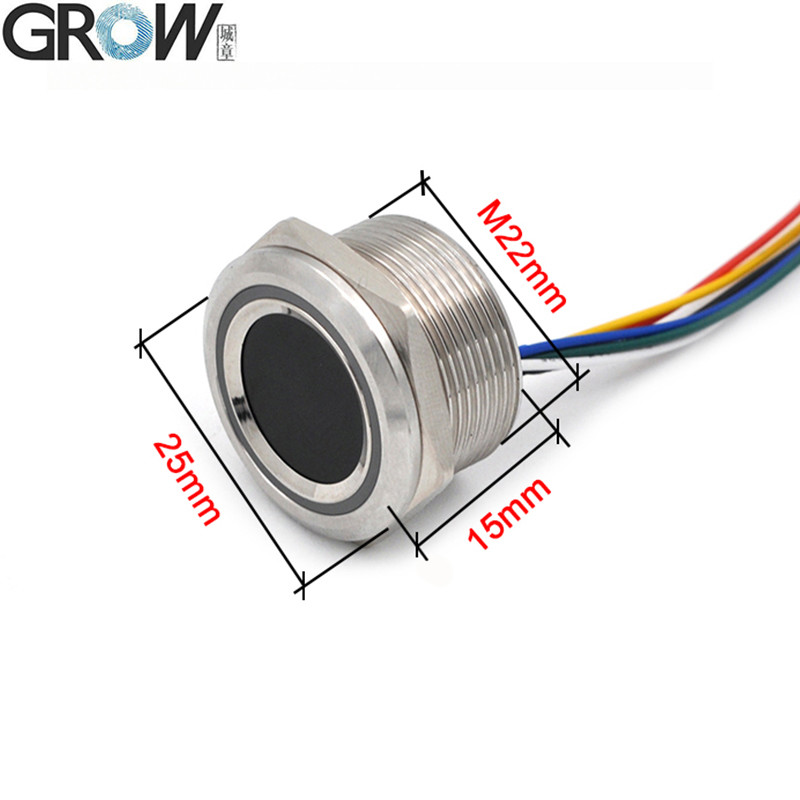

Tamanho externo do módulo de impressões digitais
|
Diâmetro 25 mm
|
|
Tamanho interno do módulo de impressões digitais
|
Diâmetro 22 (mm) ((M22)
|
|
Altura do módulo de impressões digitais
|
15 mm
|
|
Área de recolha efetiva
|
Diâmetro 15,5 mm
|
|
Conector
|
SH1.0-6Pin
|
|
Controle de LED
|
- Sim, sim.
|
|
Cor LED
|
RGB
|
|
Velocidade de varredura
|
< 0,2 segundos
|
|
Velocidade de verificação
|
< 0,3 segundos
|
|
Método de correspondência
|
1:1; 1:N
|
|
RRF
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Ambiente de trabalho
|
-20C --- 60C
|
|
Umidade de trabalho
|
10-85%
|
|
Capacidade antiestática
|
15 KV
|
|
Intensidade da resistência à abrasão
|
1 milhão de vezes
|
|
Taxa de transferência de mensagens de comunicações (UART):
|
(9600 × N) bps, onde N = 1 ~ 12 ((N padrão = 6, ou seja 57600 bps)
|
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
Pode descarregar o manual de utilização do R503 R503-M22 a partir deste link:
A Comissão considerou que a Comissão não cumpriu as obrigações que lhe incumbem.
R503 Exibir vídeo do funcionamento do programa de ensaio no Youtube:https://youtu.be/eD2xtwCWOmQ
Se precisar de ficheiros do SDK, por favor contacte-nos.
Alta resolução e reconhecimento rápido:O módulo de impressão digital R503-M22 usa um sensor de 192*192 pixels com uma resolução de imagem de 508 DPI para capturar mais detalhes de impressão digital.rápido e eficiente.
Armazenamento de grande capacidade:O R503-M22 tem uma capacidade de armazenamento de 200 peças, o que pode satisfazer as necessidades da maioria dos cenários de aplicação, tais como sistema de controlo de acesso de impressões digitais, sistema de presença do tempo de impressão digital e assim por diante.
Métodos de correspondência e pesquisa múltiplos:O módulo de impressões digitais R503-M22 suporta a correspondência no modo de comparação (1:1) e no modo de pesquisa (1:N), permitindo uma identificação rápida e precisa das impressões digitais numa ampla gama de cenários de aplicação.

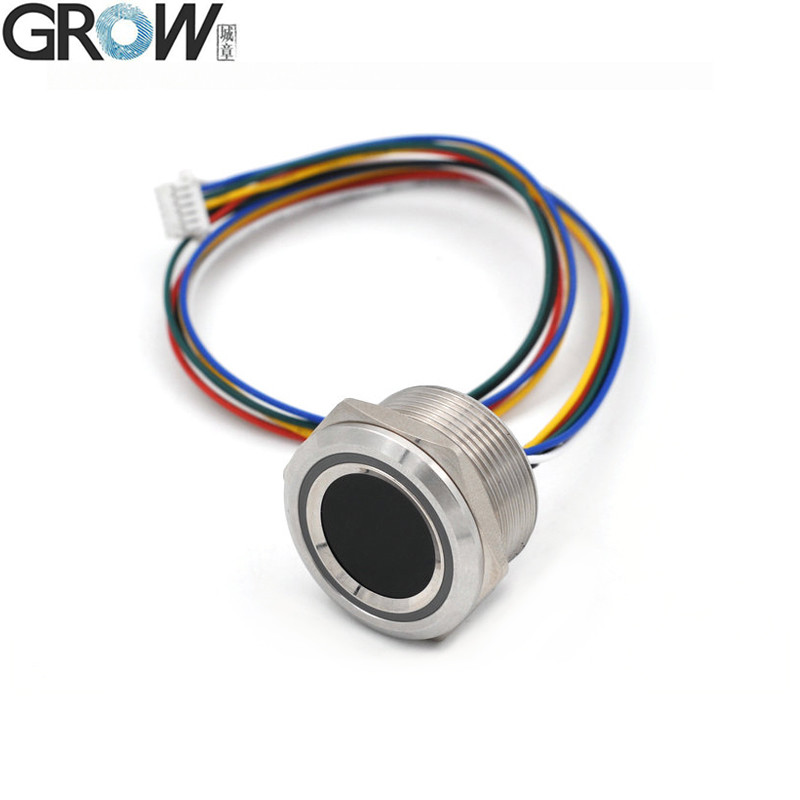

Impermeabilização e Durabilidade:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosIsto garante a elevada durabilidade e estabilidade do módulo no uso a longo prazo.

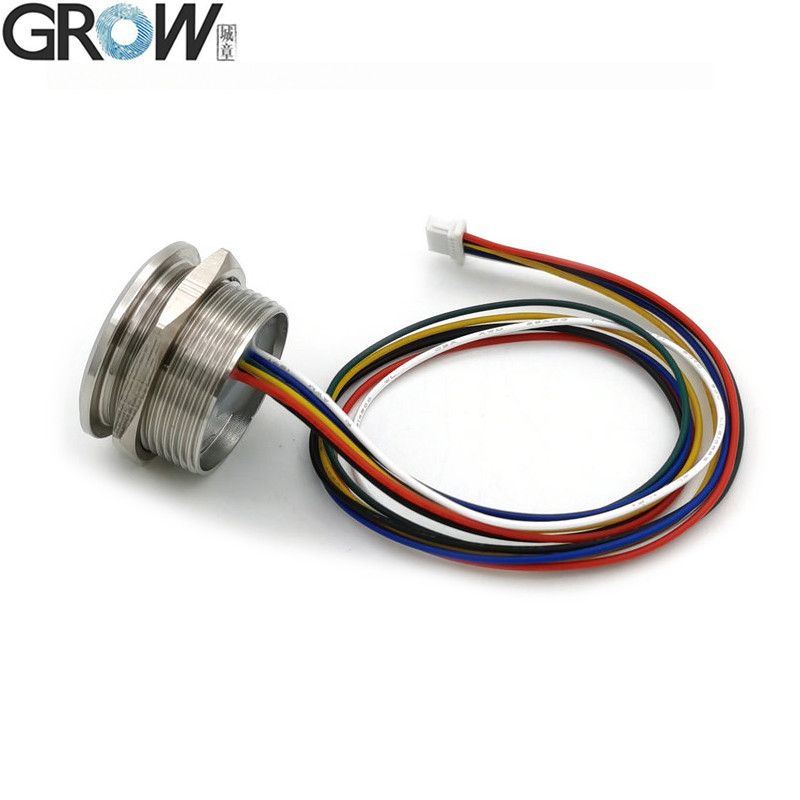

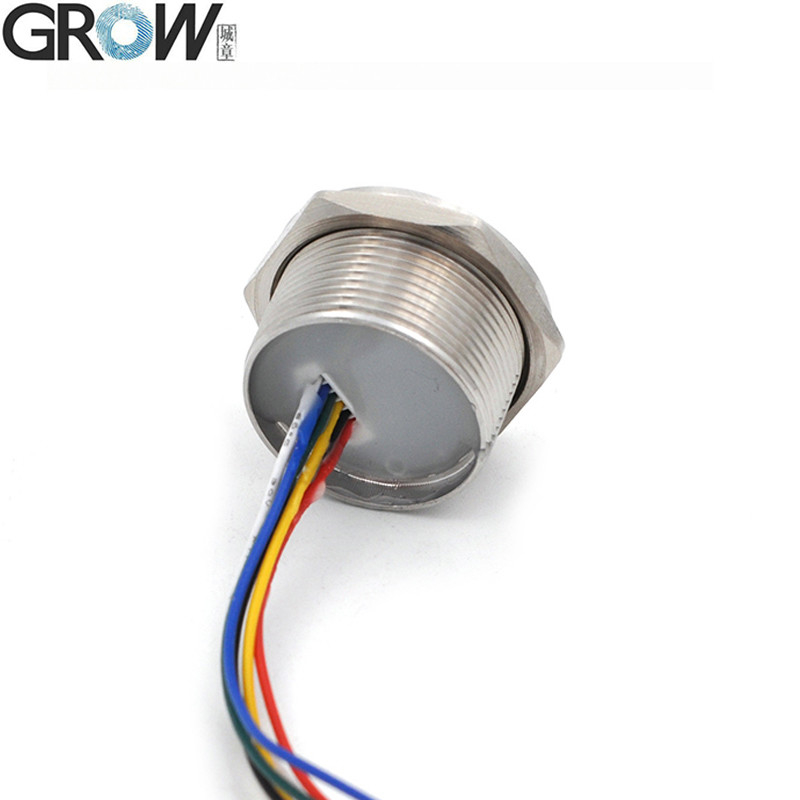

Instalação fácil:O módulo de impressão digital R503-M22 adota um design de fio redondo com um diâmetro de M22 e um espaçamento de fio de interface moderado com um comprimento de fio de 20 cm, facilitando a instalação e a conexão dos usuários.Além disso,, o seu tamanho compacto torna o módulo fácil de inserir em vários dispositivos.
Capacidade de expansão flexível:O módulo de impressões digitais R503-M22 suporta uma variedade de protocolos e interfaces de comunicação, tais como RS232 (nível lógico TTL, 3.3V), etc.,que seja conveniente para os utilizadores realizarem desenvolvimento e expansão secundáriosAlém disso, o seu chip de algoritmo integrado torna o módulo mais eficiente e estável no processamento de dados de impressões digitais.

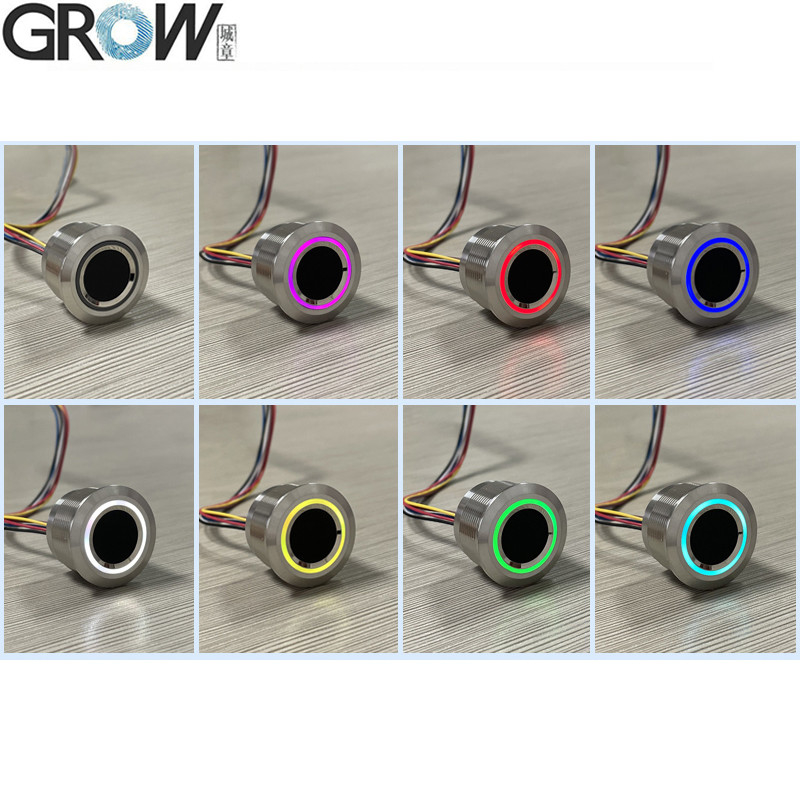

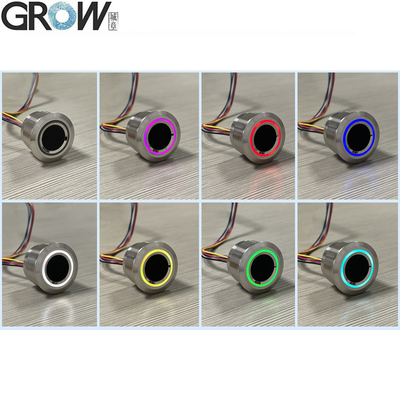

LED RGB:O módulo de impressão digital R503-M22 está equipado com um anel de luz colorido, que pode ser ajustado para diferentes cores de anel de luz de acordo com os comandos,tornar a utilização do módulo mais concisa e clara
Nível de segurança elevado:O módulo de impressões digitais R503-M22 adota um algoritmo avançado de reconhecimento de impressões digitais com cinco níveis de segurança (de baixo a alto: 1, 2, 3, 4, 5), taxa de admissão falsa (FAR) extremamente baixa (< 0.001%) e taxa de rejeição falsa (FRR) (< 10,0%), o que garante a precisão e a segurança do módulo no processo de reconhecimento.
Projeto de fonte de alimentação estável:Alimentado por DC +3.3V, o módulo tem um design de fonte de alimentação estável que mantém um desempenho estável em uma variedade de ambientes.que ajuda a reduzir o consumo de energia e a geração de calor do dispositivo.
