Descrição
1. Recolha de imagem integrada e chip de algoritmo juntos, tudo em um
2A flexibilidade para se adaptar às condições foi os dedos, se é dedos secos, dedos molhados, impressões digitais de textura leve dedos, e dedos velhos, todos têm alta taxa de reconhecimento
3As principais áreas de aplicação: podem ser incorporadas numa variedade de produtos finais, tais como: controlo de acesso, presença, caixa de segurança

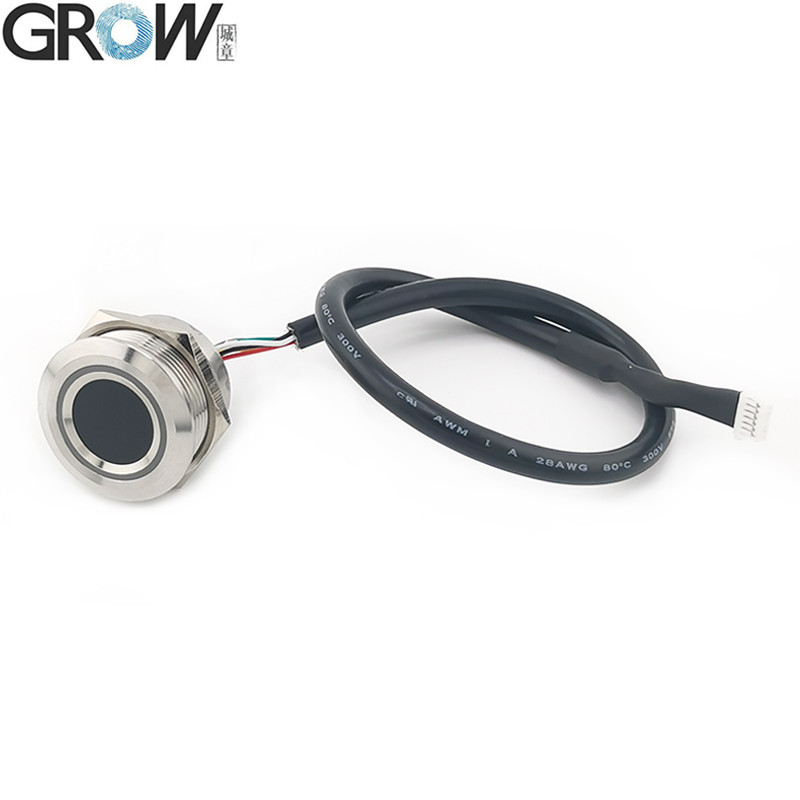

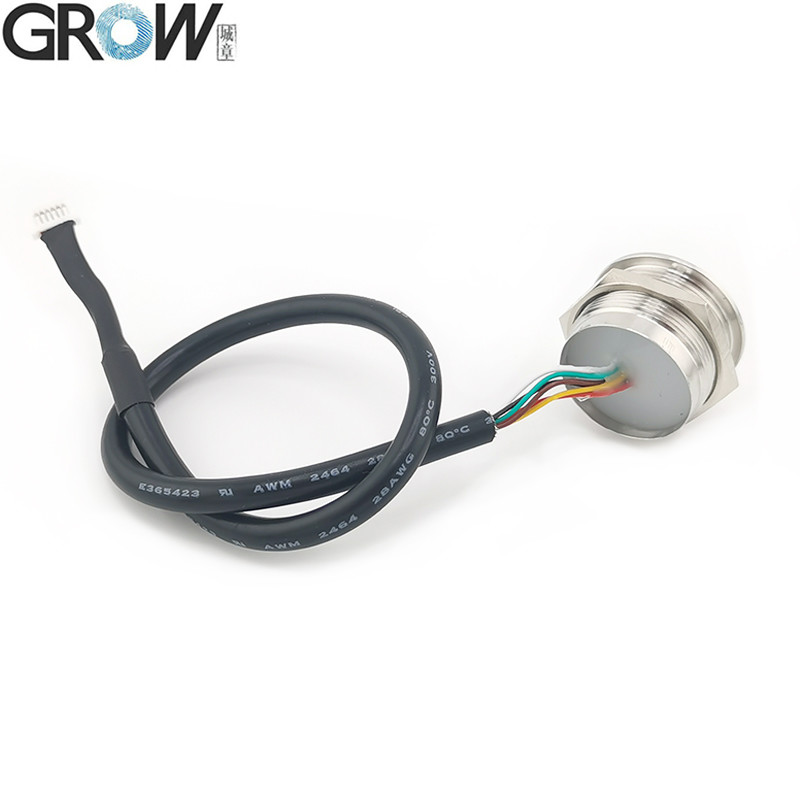

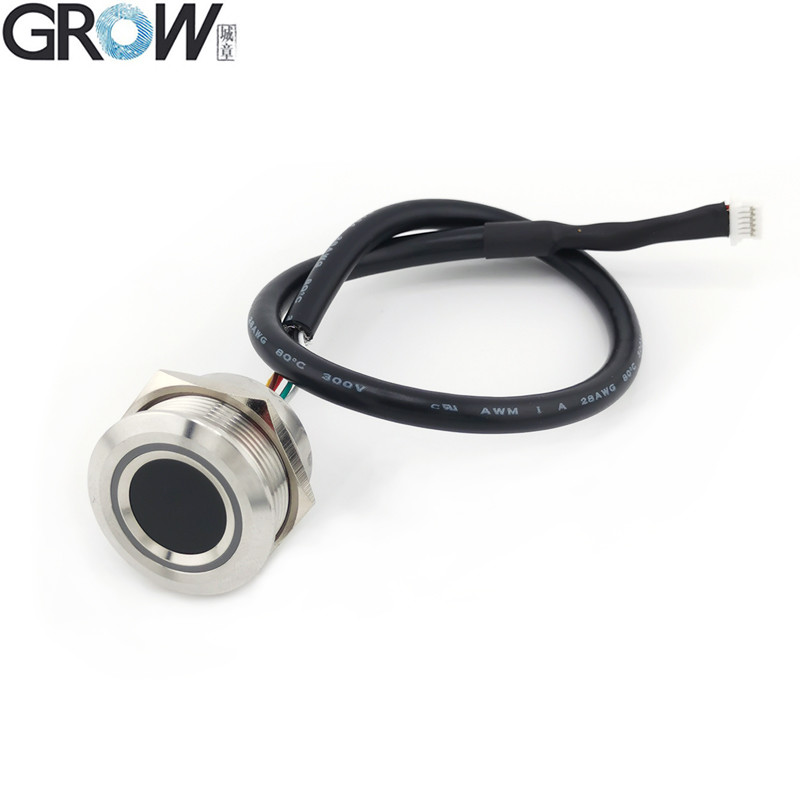

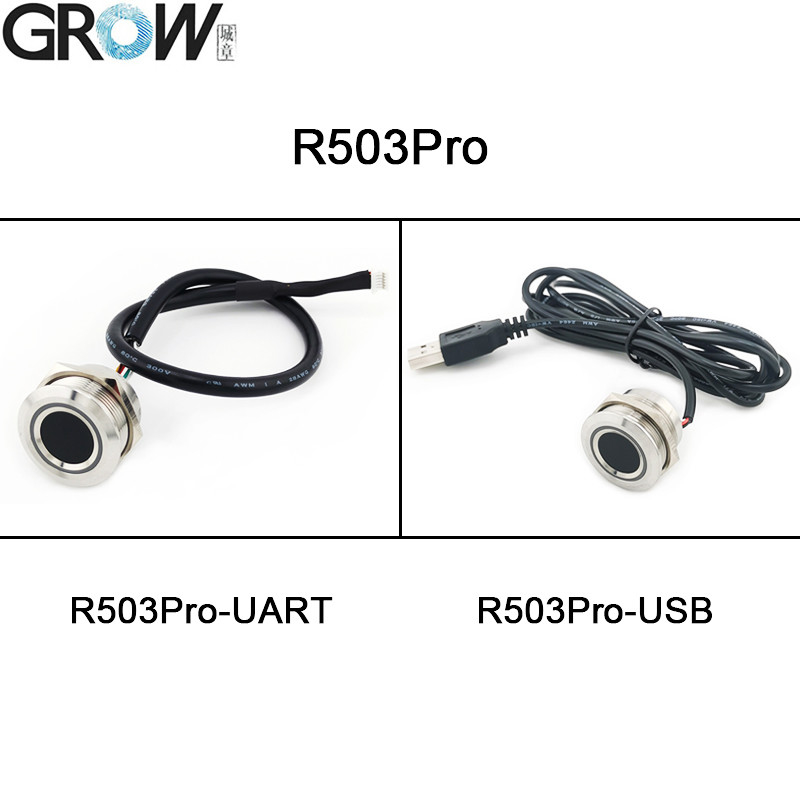

O módulo de impressão digital R503Pro tem tipo R503Pro-UART e R503Pro-USB.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fornecimento de energia
|
DC 3,3 V
|
5V de corrente contínua
|
DC 3,3 V
|
- O que foi?DC 3,3 V
USB: DC 5V
|
DC 3,3 V
|
|
Método de detecção
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacidade de impressões digitais
|
200
|
200
|
200
|
1500
|
150
|
|
Tamanho
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Conector
|
SH 1,0 mm 6 pinos
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
R503 Especificações
|
Modelo
|
R503Pro
|
|
Tipo
|
Módulo de impressão digital capacitivo
|
|
Interface
|
UART ((TTL) /USB
|
|
Resolução
|
508 DPI
|
|
Voltagem
|
R503Pro-UART: CC 3.3V R503Pro-USB: CC 5V
|
|
Capacidade de impressões digitais
|
200
|
|
Arquivo de detecção
|
192*192 pixels
|
|
Corrente de trabalho
|
20 mA
|
|
Corrente de espera
|
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA
|
|
Tamanho externo do módulo de impressões digitais
|
Diâmetro 28 mm
|
|
Tamanho interno do módulo de impressões digitais
|
Diâmetro 25 (mm) (M25)
|
|
Altura do módulo de impressões digitais
|
19 mm
|
|
Área de recolha efetiva
|
Diâmetro 15,5 mm
|
|

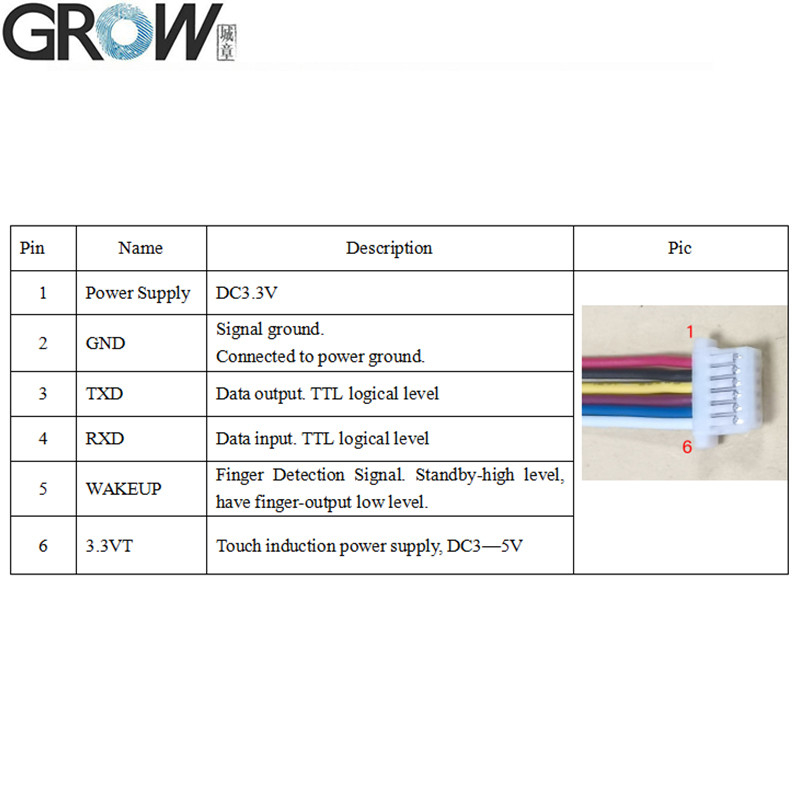

Conector
|
SH1.0-6Pin
|
|
Controle de LED
|
- Sim, sim.
|
|
Cor LED
|
RGB
|
|
Velocidade de varredura
|
< 0,2 segundos
|
|
Velocidade de verificação
|
< 0,3 segundos
|
|
Método de correspondência
|
1:1; 1:N
|
|
RRF
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Ambiente de trabalho
|
-20C --- 60C
|
|
Umidade de trabalho
|
10-85%
|
|
Capacidade antiestática
|
15 KV
|
|
Intensidade da resistência à abrasão
|
1 milhão de vezes
|
|
Taxa de transferência de mensagens de comunicações (UART):
|
(9600 × N) bps, onde N = 1 ~ 12 ((N padrão = 6, ou seja 57600 bps)
|
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
Vídeo do R503Pro no Youtube:https://youtu.be/E754yIjn80Q
Se precisar de ficheiros do SDK, por favor contacte-nos.
Interfaces de comunicação múltiplas:O sensor de impressão digital R503Pro fornece interfaces de comunicação USB e TTL para fácil conexão e transferência de dados com diferentes dispositivos.
Voltagem de alimentação:DC 3.3V para a versão R503Pro-UART e DC 5V para a versão R503Pro-USB.
Capacidade de impressão digital:O sensor de impressão digital R503Pro foi atualizado do sensor de impressão digital R503, com uma capacidade de impressão digital de 1500 peças.
Dispositivo de espera de baixa potência:Para o cenário em que é necessário realizar o modo de espera de baixa potência, o anfitrião pode cortar a potência principal do módulo (não pode cortar a potência sensível ao toque).irá emitir um sinal no sinal IRQ, e, em seguida, o host pode ligar o módulo para executar o processo de identificação de impressão digital.

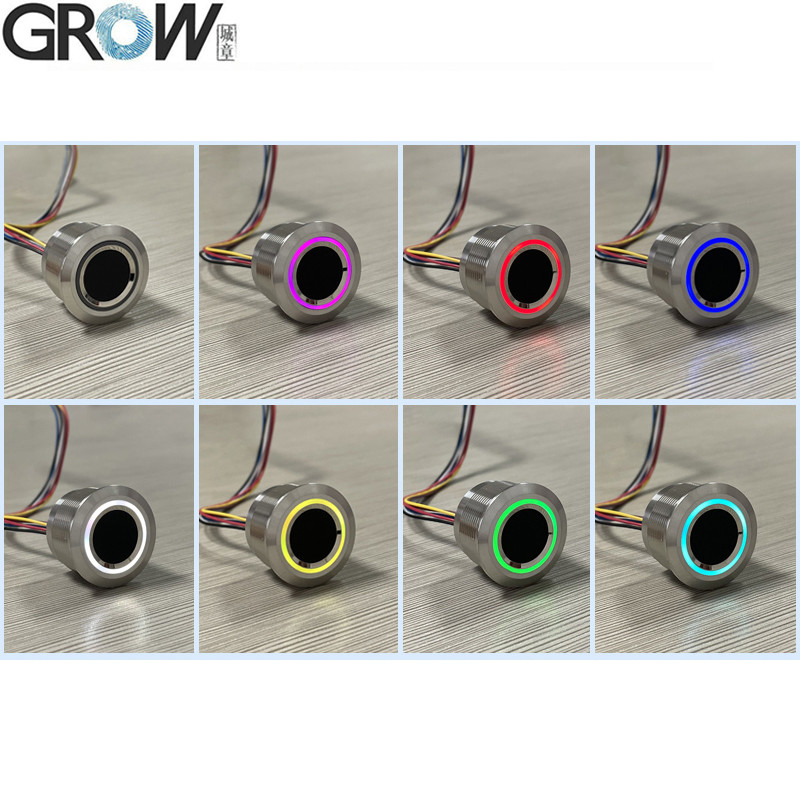

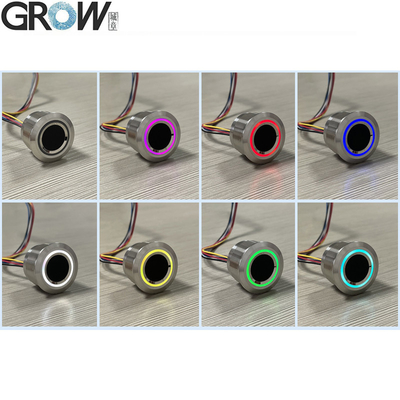

LED RGB:O sensor de impressões digitais R503Pro adiciona uma luz colorida de ciclismo de 3 cores e uma luz colorida de ciclismo de 7 cores, e a interface está disponível nas opções USB e TTL, tornando ainda mais fácil a aplicação.
Versatilidade:O sensor de impressão digital R503Pro é amplamente utilizado em sistemas de controle de acesso, sistemas de atendimento, autenticação de segurança e outros campos.pode atingir uma função de identificação rápida e precisa de impressões digitais para melhorar a segurança e a conveniência.
