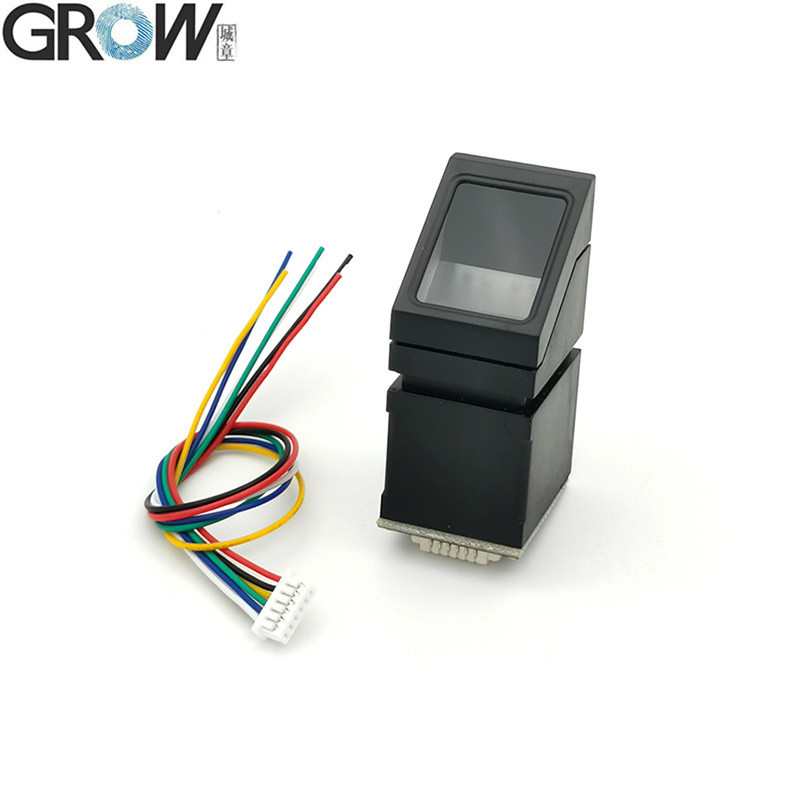

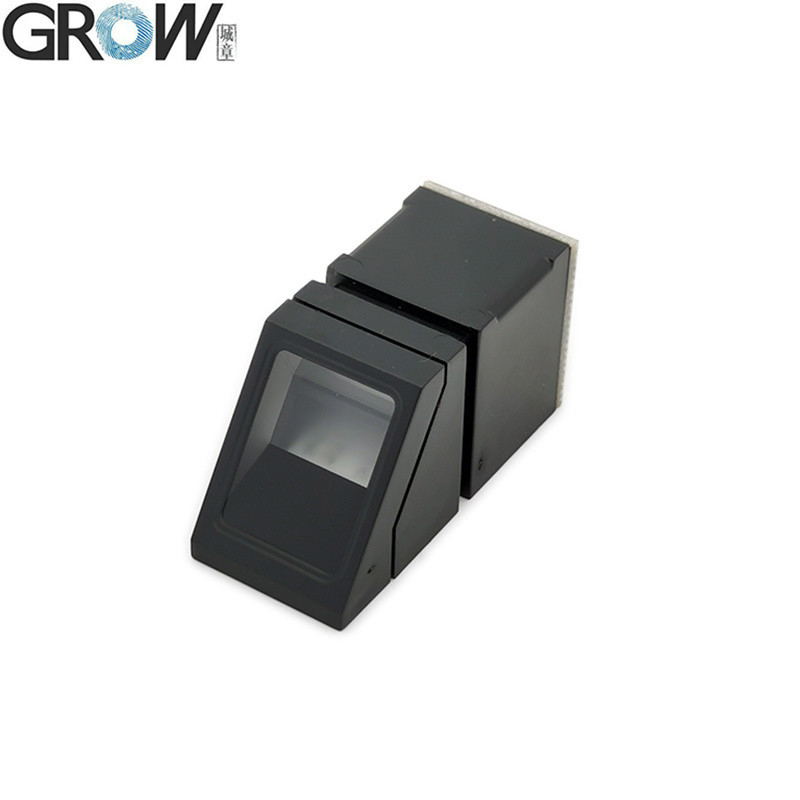

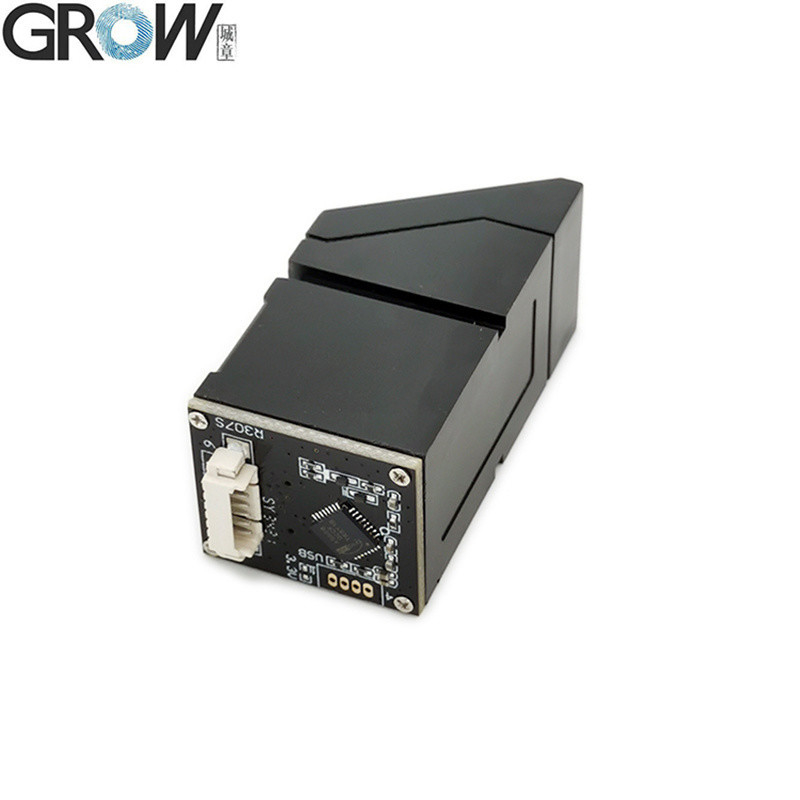

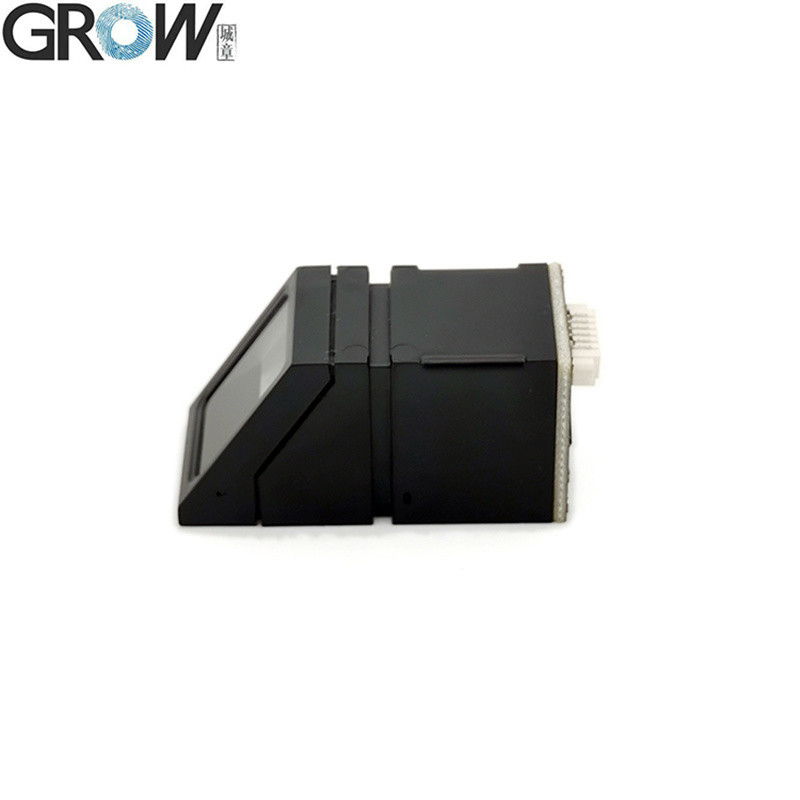

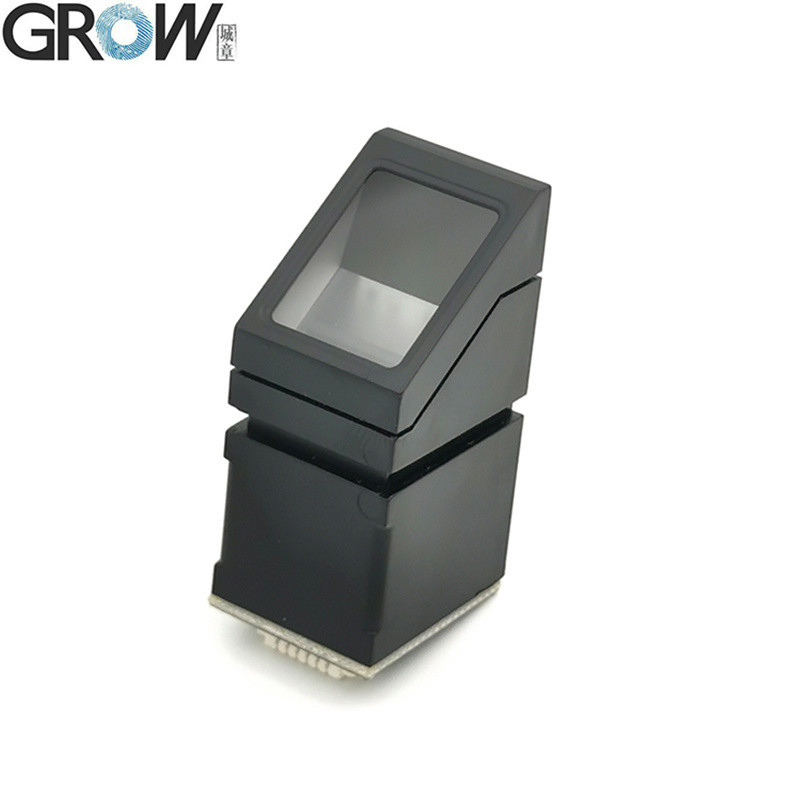

Módulo de leitura de impressões digitais profissional integrado Módulo de impressão digital incorporado

Descrição

1. Recolha de imagem integrada e chip de algoritmo juntos, tudo em um
2O leitor de impressões digitais pode conduzir o desenvolvimento secundário, pode ser incorporado em uma variedade de produtos finais
3Os utilizadores podem realizar o desenvolvimento secundário, pode ser incorporado em uma variedade de produtos finais, tais como: controlo de acesso, presença, caixa de segurança, fechaduras de portas de carro
4Baixo consumo de energia, baixo custo, pequeno tamanho, excelente desempenho
5Tecnologia óptica profissional, técnicas de fabrico de módulos precisos
6. boas capacidades de processamento de imagem, pode capturar com êxito imagem até resolução de 500 dpi
7Tem função de detecção de dedos.
8. R307S capacidade de impressão digital: 1000



Breve descrição do módulo de impressões digitais R307S:
1- Capacidade de impressão digital:
A capacidade de armazenamento do módulo de impressões digitais R307S é de 1000.

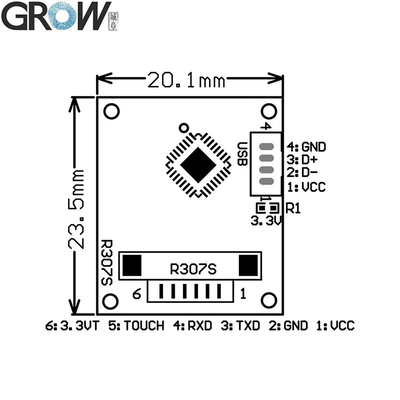

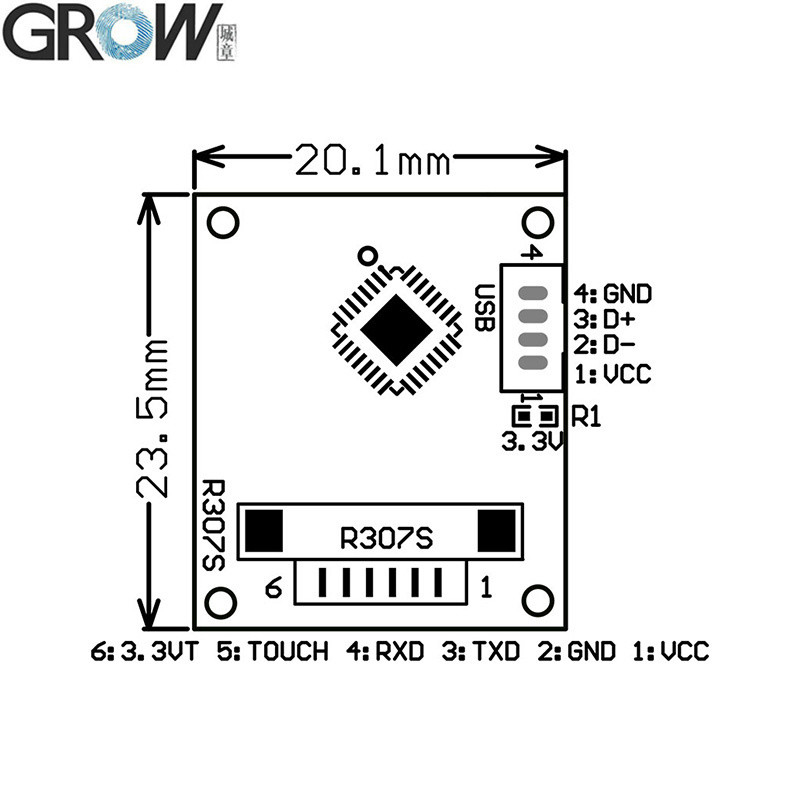

2Descrição da interface:
O módulo de impressão digital R307-S possui interface RS232 e USB2.0 ao mesmo tempo. A interface USB2.0 pode se conectar ao computador; a interface RS232 é de nível TTL e a taxa de transmissão por defeito é 57600, que pode ser alterada.Consulte o protocolo de comunicação.Pode ser ligado a um microcontrolador, como ARM, DSP e outros equipamentos com porta serial, e o microcontrolador de 3.3V e 5V pode ser ligado directamente.Por favor, preste atenção à conversão de nível, como o circuito MAX232.

3Detecção do módulo.
Após a ligação do módulo de impressões digitais, a janela de recolha de impressões digitais piscará, indicando que o auto-teste é normal.se está ligado para trás ou mal.O chip tem algum calor quando trabalha normalmente, este é um fenômeno normal, o produto passou por um teste rigoroso, pode descansar seguro para usar.


Especificações

·Tipo: Óptico
·Interface: USB/UART (nível lógico TTL)
·Resolução: 500 DPI
·Corrente de trabalho: típica ≤ 75 mA
·Tensão: CC 4,2-6,0 V (ou 3,3 V)
·Capacidade de impressões digitais:1000
·Dimenção: 52 * 20 * 22 (mm)
· Superfície de captura de imagem: 15*11 (mm)
·Luz de fundo: Azul
·Duração do sensor: 100 milhões de vezes
Indicações estáticas: 15KV
·Tamanho do ficheiro de caracteres: 256 bytes
· Tamanho do modelo: 512 bytes
·Nível de segurança: 5 (1,2,3,4,5 ((mais elevado))
·Velocidade de digitalização: < 0,3 segundo
·Velocidade de verificação: < 0,2 segundos
·Método de correspondência: 1:N
·FRR (False Rejection Ratio): ≤ 0,1%
·FAR (False Acceptance Ratio): ≤ 0,0001%
·Temperatura do ambiente de funcionamento: -20°C --- 50°C
·Taxa de barramento de comunicações RS232: 9600BPS~115200BPS variável


Arquivos

·Suporte para todos os módulos de impressão digital com Arduino, Android, Windows, Linux, .Net e assim por diante.
·Fornecer ficheiros SDK gratuitos
·Fornecer um manual do utilizador
