Módulo de escaneador de códigos de barras multi-código global Módulo de leitura de Qr Arduino

Informação detalhada
Model NO.: GM78 Operating Current: 180mA
Interface: USB/Uart Resolution: 0.10mm (4mil)
Transport Package: Standard Export Carton Package Specification: Black
Trademark: GROW Origin: China
HS Code: 8473309000 Supply Ability: 5000
Package Size: 13.00cm * 8.00cm * 9.00cm Package Gross Weight: 0.200kg
Interface Type: Uart, USB Scan Element Type: CMOS
Operating Voltage: 5V Samples: US$ 21/Piece 1 Piece(Min.Order) |
Customization: Available | Customized Request Shipping Cost: about shipping cost and estimated delivery time.
Payment Method: Initial Payment Full Payment Currency: US$
Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
Destacar:

Modulo de Escaneador de Códigos de Barras Global Arduino

,

Módulo de leitura Qr multi-código

,

Módulo de escaneador de códigos de barras multi-código Arduino


Descrição de produto

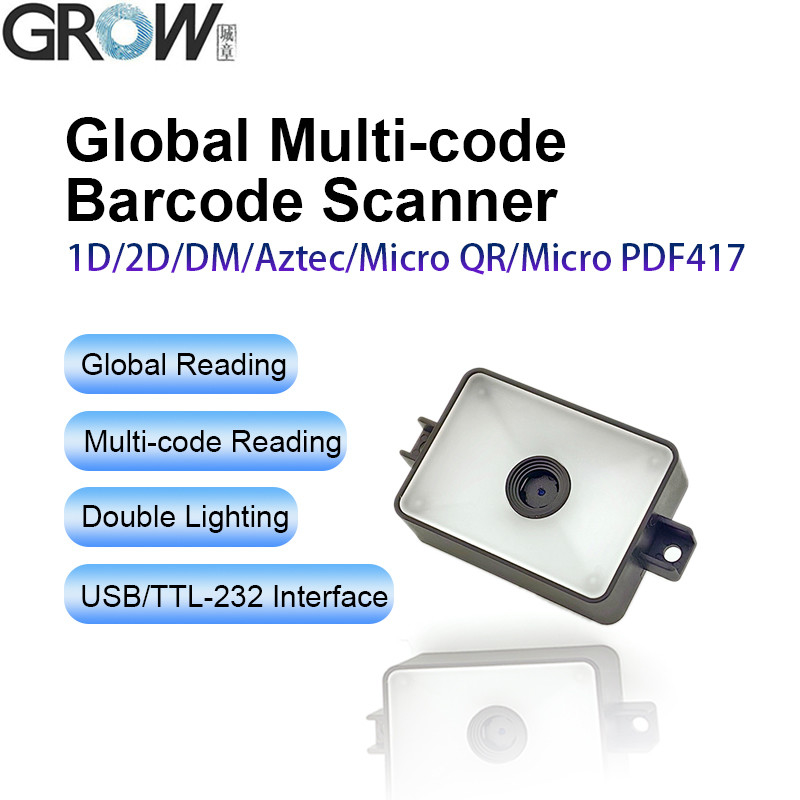

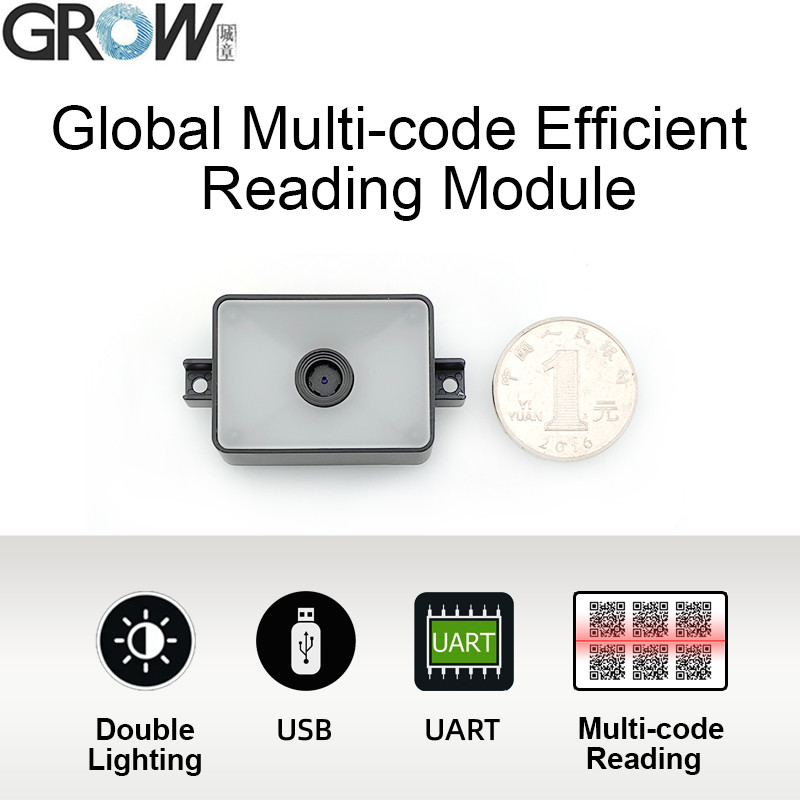

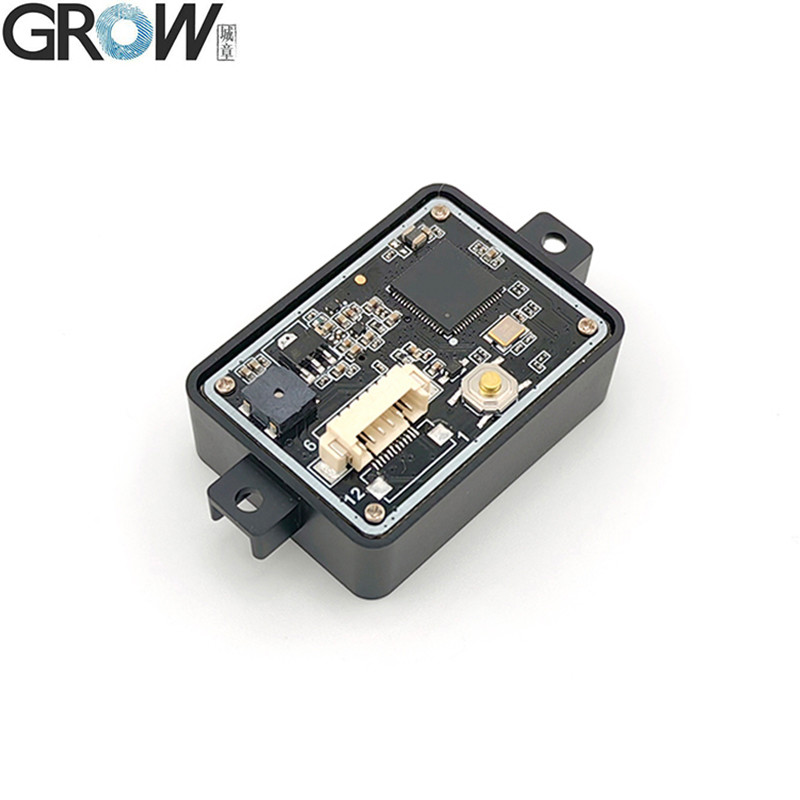

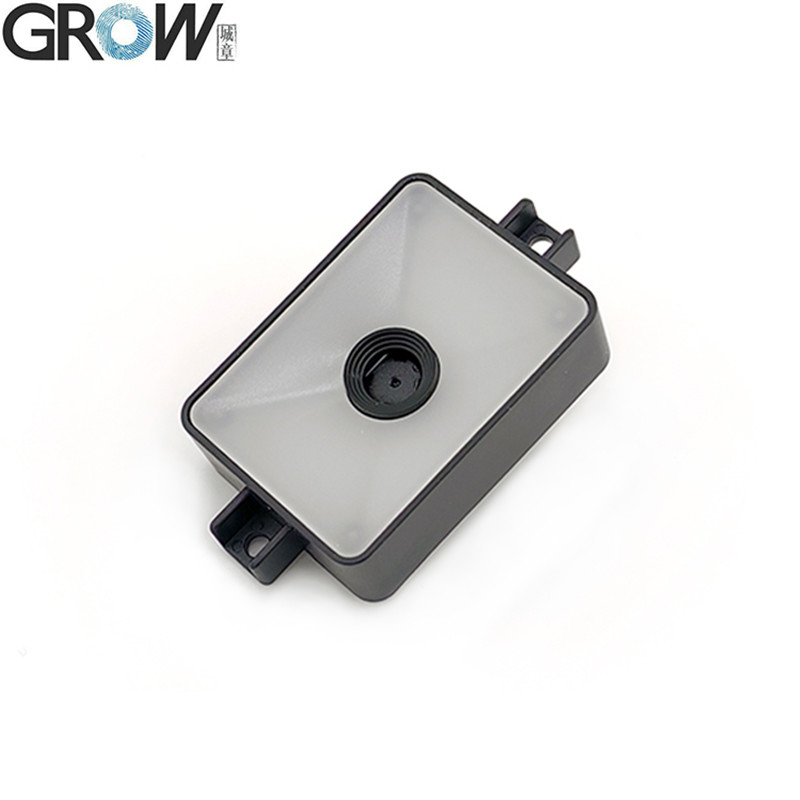

GM78 Global Multi-Code 1d 2D DC5V USB Uart Barcode Scanner Module

Módulo de escaneador de códigos de barras multi-código global Módulo de leitura de Qr Arduino 0
Descrição

        1. Escaneador de códigos de barras com fio USB para capturar códigos 1D, 2D em rótulos, papel, telemóvel ou computador.

2Reconhecimento de alta eficiência e alta velocidade de upload para melhorar a sua eficiência de trabalho.

3Com um toque para te lembrar se a varredura foi bem sucedida ou não.

4Compatível com interface USB e UART.

5Mais de 180 opções configuráveis

6. Suporte para macros substituir uma cadeia no código de barras por outra

7. Preâmbulo programável postâmbulo e terminação de cordas

8- Performance superior de leitura utilizando algoritmos avançados de decodificação.

9Leitura global de código múltipla.






Especificações









Desempenho de varredura
Modo de varredura
640*480 CMOS
Iluminação
LED branco
Iluminação ambiente
LED branco macio

Leia código
Tipo
2D
Código QR, Matriz de dados, PDF417, Aztec,Micro QR,Micro PDF417

1D
EAN,UPC,Código 39,Código 93,Código 128,UCC/EAN 128,Codabar,
Interleaved 2 de 5, ITF-6, ITF-14, ISBN, ISSN, MSI-Plessey
GS1 Databar, Código 11, Industrial 25,
Padrão 25, Plessey, Matriz 2 de 5
Precisão da leitura
≥ 4 mil

Profundidade de campo
EAN-13
50 mm-200 mm (13 mil)


Código 39
40mm-90mm (5mil 10 bytes)
Código QR
25mm-200mm (20mil 16 bytes)
Dados Marix
50mm-90mm (10mil 20 bytes)
PDF417 (em inglês)
30mm-130mm (6,67mil 7 bytes)
Contraste
≥ 25%
Ângulo de digitalização
Ângulo de intersecção 360°, elevação ± 55°
Ângulo de deflexão ± 55°
Ângulo de visão
Horizontal: 47° Vertical: 36°
Mecânico/
Parâmetros elétricos

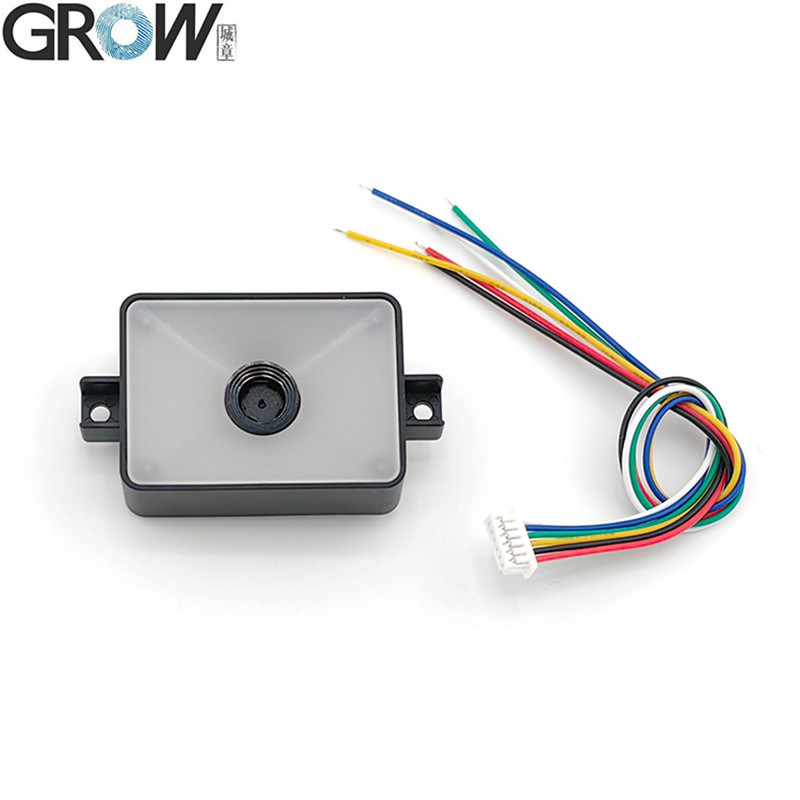

Interface
TTL-232, USB (HID-KBW, porta serial virtual)

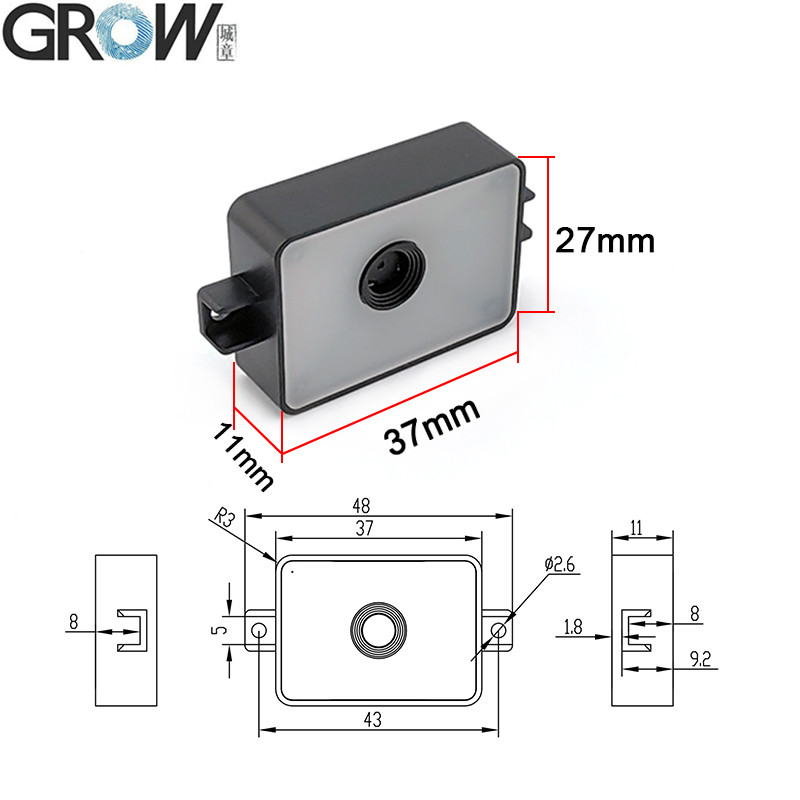

Dimensão
48 ((W) * 27.5 ((D) * 14 ((H) mm
Tensão de funcionamento
DC 5 V
Corrente de funcionamento
180 mA
Corrente de espera
O número de pontos de ligação é o seguinte:
Parâmetros ambientais
Temperatura de funcionamento
-20oC~+50oC
Temperatura de armazenamento
-40oC~+70oC
Umidade de funcionamento
5% ~ 95% ((Não condensante)
Luz ambiental
0~100000LUX

Arquivos

·Fornecer manual do utilizador







Desvendar o funcionamento dos módulos de digitalização



Imaginem que o módulo de digitalização é como um super olho, e o seu fluxo de trabalho é assim:

Em primeiro lugar, usa uma fonte de luz (como um laser ou luz LED) para iluminar o item que deseja escanear, e esta fonte de luz será selecionada de acordo com diferentes necessidades de varredura.Este processo é como acender uma lanterna no escuro, iluminando o caminho à frente.

Quando a luz toca um objeto, ela será refletida de volta e capturada pela lente do módulo de digitalização.A qualidade de uma imagem depende da qualidade da lente e do ajuste de sua distância focal.

Depois, apareceu um componente mágico chamado sensor de imagem, que é como um tradutor, convertendo imagens em sinais elétricos.Este sensor pode ser um dispositivo acoplado a carga (CCD) ou um semicondutor de óxido metálico complementar (CMOS), ambas altamente especializadas em converter sinais ópticos em sinais elétricos.

O chip de decodificação é como um engenheiro de som, ele amplifica o sinal elétrico, elimina o ruído,e depois converte-o num sinal digitalDeste modo, os dados tornam-se claros e fiáveis.

Estes sinais digitais são então enviados para a placa de controlo principal, que atua como o cérebro do módulo de digitalização, responsável pelo processamento de dados enquanto controla outras partes do módulo.A placa de controle principal pode ser conectada a computadores ou outros dispositivos através de várias interfaces para transmitir dados processados.

Antes da transmissão dos dados, o quadro de controlo principal será também submetido a um "exame físico", que é a verificação dos dados.A Comissão utilizará vários métodos, tais como a verificação da paridade ou CRC, para garantir a exactidão dos dados.Se forem encontrados erros, eles serão corrigidos imediatamente.

Por fim, os dados que foram filtrados e processados camada por camada podem ser emitidos.Identificação, armazenamento ou outras aplicações.

Simplificando, o módulo de digitalização converte a imagem de um objeto num sinal digital através de equipamentos ópticos, depois realiza uma série de processamentos e aplicações e, finalmente, produz o resultado.Este processo pode ser controlado e controlado através de computadores ou outros dispositivos, tornando o trabalho de digitalização mais automatizado e inteligente.
