Descrição
1. Chip de coleta de imagem e algoritmo integrados, TUDO-em-UM
2. A flexibilidade para se adaptar às condições eram os dedos, sejam dedos secos, dedos molhados, dedos com impressões digitais de textura leve e dedos envelhecidos, todos têm alta taxa de reconhecimento
3. As principais áreas de aplicação: podem ser embutidas em uma variedade de produtos finais, como: controle de acesso, atendimento, cofre
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fonte de alimentação
|
DC 3.3V
|
DC 5V
|
DC 3.3V
|
UART:
DC 3.3V
USB:DC 5V
|
DC 3.3V
|
|
Matriz de detecção
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
192*192 Pixel
|
160*160 Pixel
|
|
Capacidade de impressão digital
|
200
|
200
|
200
|
1500
|
150
|
|
Tamanho
|
M25
|
M25
|
M22
|
M25
|
M25
|
|
Conector
|
SH 1.0mm 6pin
|
MX 1.25mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|
SH 1.0mm 6pin
|

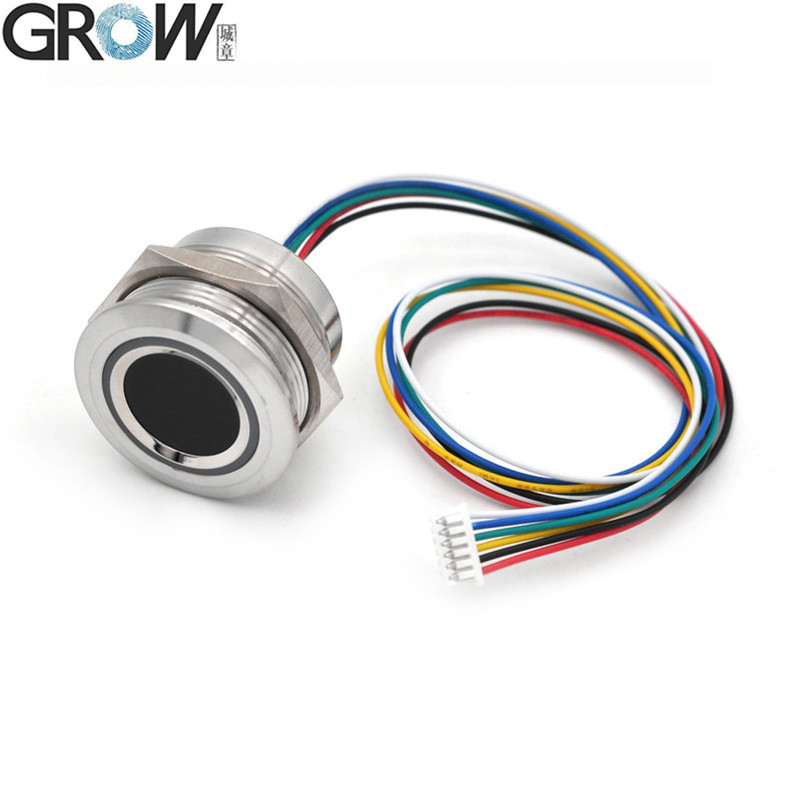

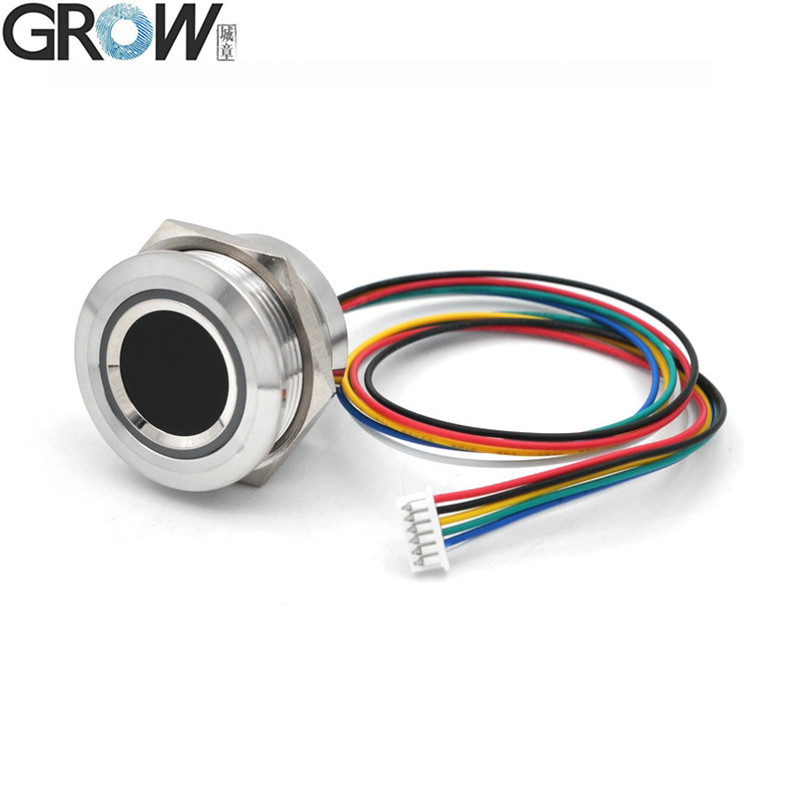

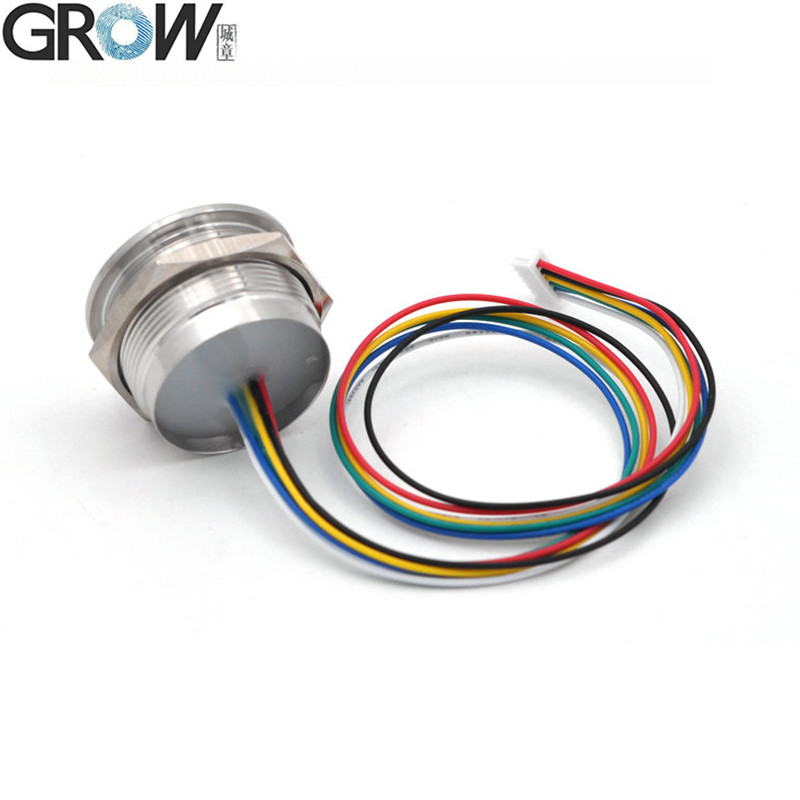

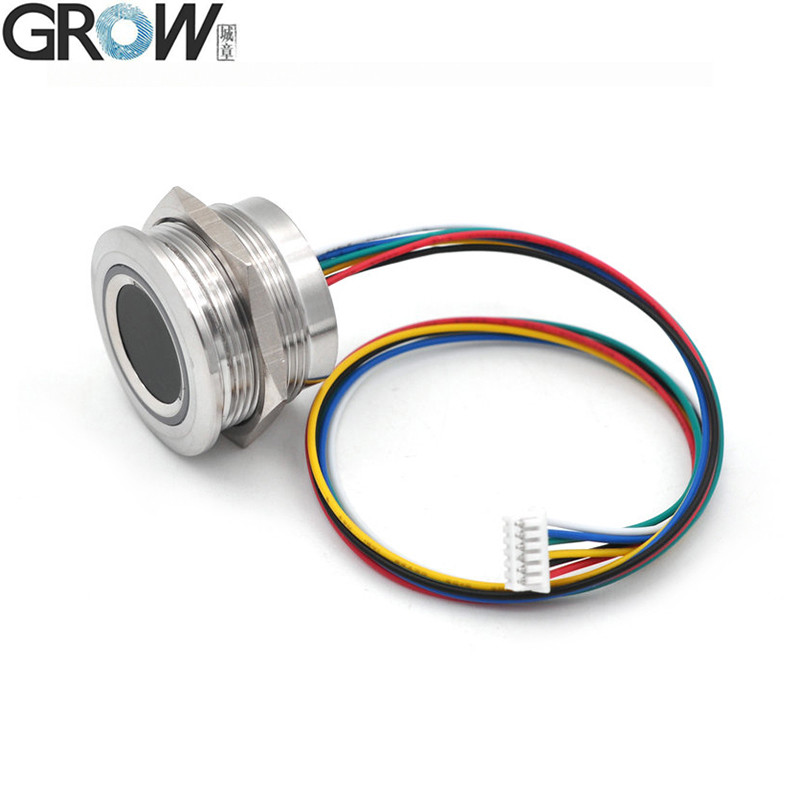

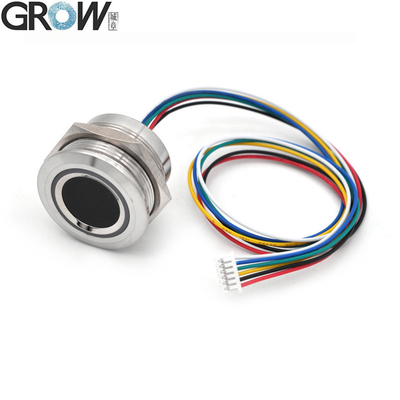

Especificações R503-5V
|
Modelo
|
R503-5V
|
|
Tipo
|
Módulo de impressão digital capacitivo
|
|
Interface
|
UART(TTL)
|
|
Resolução
|
508 DPI
|
|
Tensão
|
DC 5V
|
|
Capacidade de impressão digital
|
200
|
|
Matriz de detecção
|
192*192 pixel
|
|
Corrente de trabalho
|
20mA
|
|
Corrente em espera
|
Tensão típica de espera ao toque: 3,3V, Corrente média: 2uA
|
|
Tamanho externo do módulo de impressão digital
|
Diâmetro 28 (mm)
|
|
Tamanho interno do módulo de impressão digital
|
Diâmetro 25 (mm) (M25)
|
|
Altura do módulo de impressão digital
|
19 (mm)
|
|
Área de coleta efetiva
|
Diâmetro 15,5 (mm)
|
|

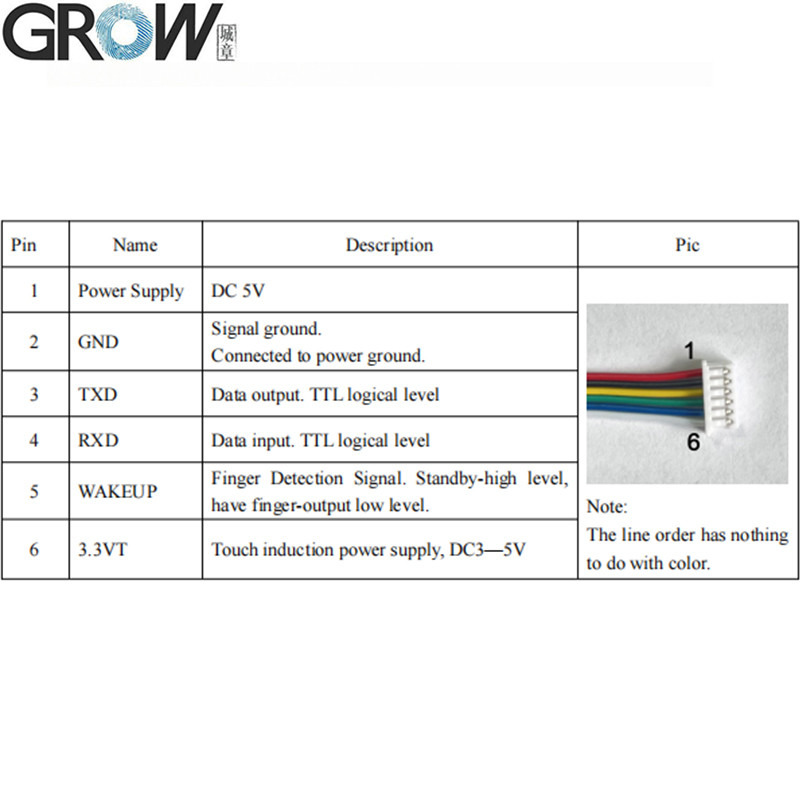

Conector
|
MX1.25-6Pin
|
|
Controle de LED
|
SIM
|
|
Cor do LED
|
RGB
|
|
Velocidade de digitalização
|
< 0,2 segundos
|
|
Velocidade de verificação
|
< 0,3 segundos
|
|
Método de correspondência
|
1:1; 1:N
|
|
FRR
|
≤1%
|
|
FAR
|
≤0,001%
|
|
Ambiente de trabalho
|
-20C ---60C
|
|
Umidade de trabalho
|
10-85%
|
|
Capacidade antiestática
|
15KV
|
|
Intensidade de resistência à abrasão
|
1 milhão de vezes
|
|
Taxa de transmissão de comunicação (UART):
|
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)
|
Observação:
1. R503-5V: IP65 à prova d'água

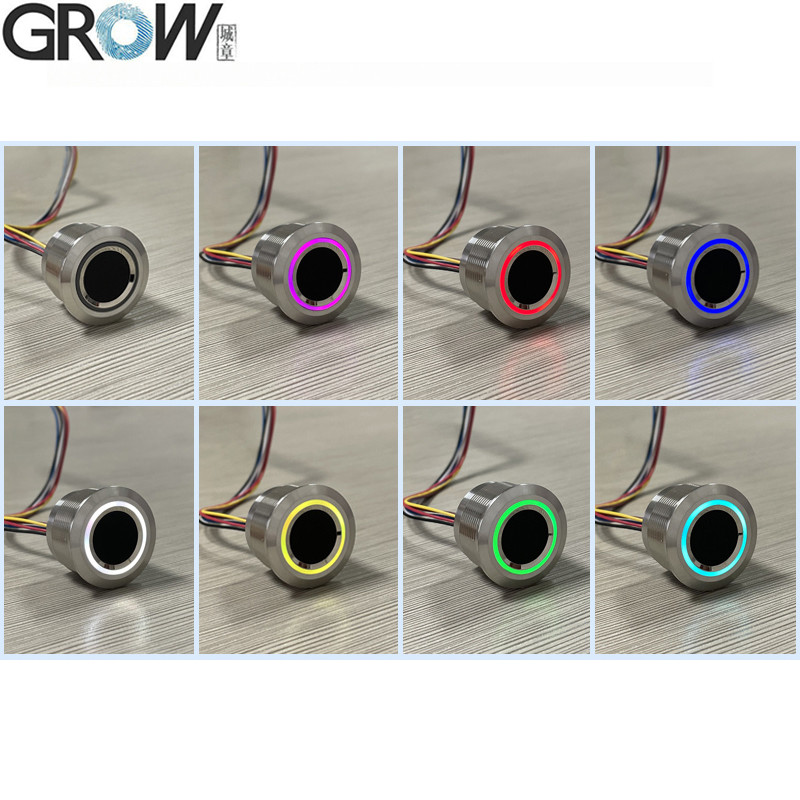

2. Cor do LED RGB, tem 7 cores que podem ser controladas por comando.
3. O R503-5V não é compatível com todas as placas de controle da GROW.
Arquivos
·Fornecer Arquivos SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer Manual do Usuário
Você pode baixar o manual do usuário R503-5V neste link do site:
https://hzgrow.en.made-in-china.com
Vídeo de exibição da operação do programa de teste R503 no Youtube: https://youtu.be/eD2xtwCWOmQ
Se precisar de arquivos SDK, entre em contato conosco.
O que é a tecnologia do módulo de impressão digital FPC?
O módulo de impressão digital é o componente principal da fechadura de impressão digital, instalado em dispositivos como controle de acesso por impressão digital ou disco rígido, telefone celular, etc., usado para concluir a aquisição de impressão digital e o módulo de reconhecimento de impressão digital. O módulo de impressão digital é composto principalmente por módulo de aquisição de impressão digital, módulo de reconhecimento de impressão digital e módulo de função estendida (como módulo de acionamento de bloqueio), o módulo de impressão digital FPC é seu componente importante.
O módulo de impressão digital FPC pode ser dividido de acordo com seu método de reconhecimento de impressão digital:
1. Módulo de impressão digital óptico, que se baseia no princípio da refração e reflexão da luz para identificar impressões digitais;
2. Módulo de impressão digital capacitivo, que coleta impressões digitais pela mudança de valor da capacitância;
3. Módulo de impressão digital RF (módulo de impressão digital por arranhão), usando sinal de RF de rastreamento para detectar o padrão.
Princípio do módulo de impressão digital FPC:
1. módulo de impressão digital óptico, o uso do princípio de refração e reflexão da luz, a luz da parte inferior do prisma para o prisma e através do prisma disparado, a luz disparada nas linhas irregulares das impressões digitais da superfície da impressão digital no ângulo de refração e reflexão de volta à luz não será a mesma, o dispositivo óptico CMOS ou CCD será coletado para o grau diferente de brilho das informações da imagem, impressões digitais na conclusão da coleta.
2. módulo de impressão digital semicondutor, seja capacitivo ou indutivo, o princípio é semelhante, em um pedaço de milhares de dispositivos semicondutores na ‘placa’, o dedo afixado à sua composição da capacitância (indutância) do outro lado, devido à irregularidade dos planos dos dedos, os solavancos e solavancos em contato com a placa da distância real entre o tamanho dos diferentes, a formação da capacitância/indutância valor. O valor da capacitância/indutância será diferente, e o equipamento resumirá os diferentes valores coletados de acordo com este princípio, e a coleta de impressão digital será concluída.
3. Módulo de impressão digital RF, usando a tecnologia de identificação de impressão digital RF biológica, através do próprio sensor para emitir um traço de sinal de RF, penetrar na epiderme do dedo para controlar a camada interna da textura, a fim de obter a melhor imagem de impressão digital. Forte capacidade anti-falsificação de impressão digital, o princípio de identificação RF reage apenas à pele dérmica humana, o que elimina fundamentalmente o problema das impressões digitais artificiais.
