Descrição
1. Recolha de imagem integrada e chip de algoritmo juntos, tudo em um
2A flexibilidade para se adaptar às condições foi os dedos, se é dedos secos, dedos molhados, impressões digitais de textura leve dedos, e dedos velhos, todos têm alta taxa de reconhecimento
3As principais áreas de aplicação: podem ser incorporadas numa variedade de produtos finais, tais como: controlo de acesso, presença, caixa de segurança

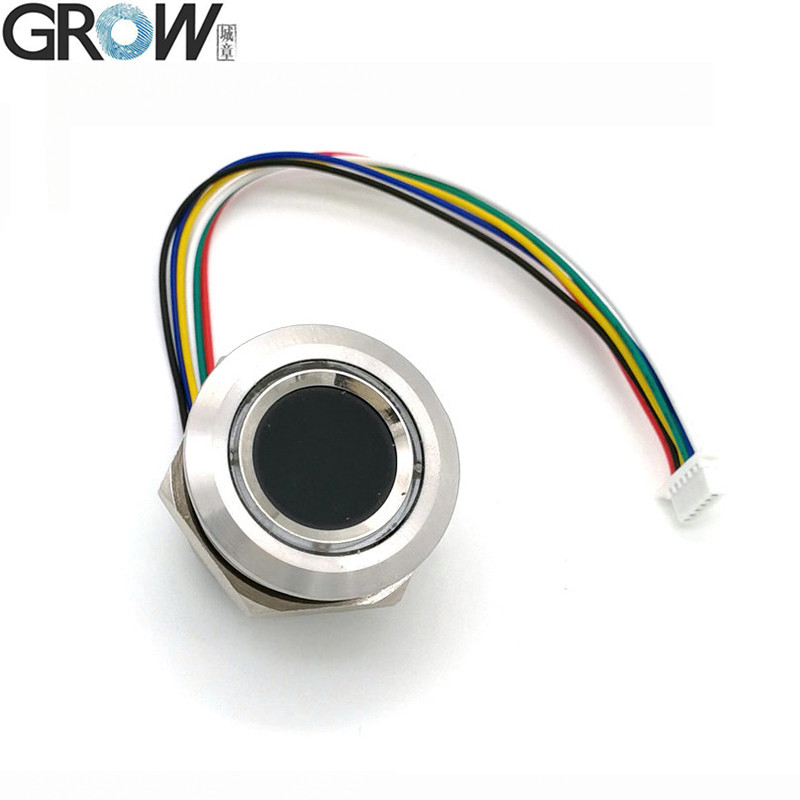

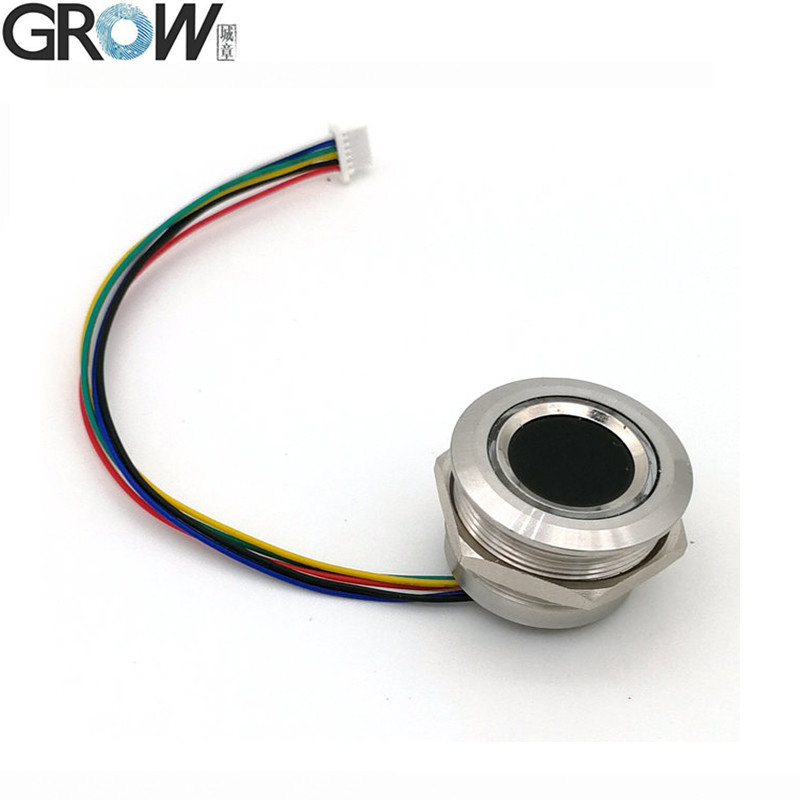

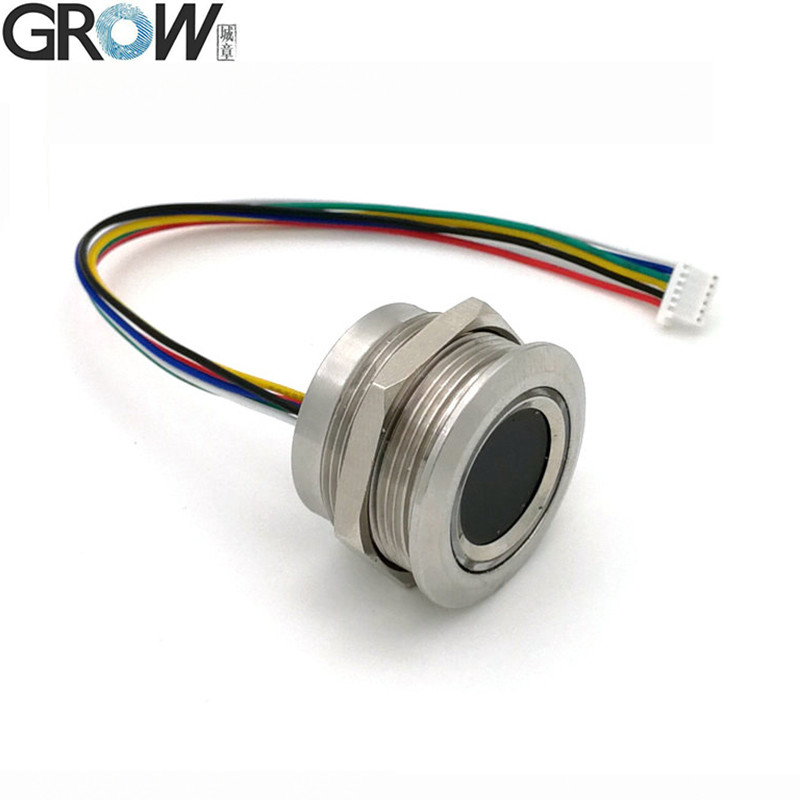

Modulo de impressão digital R503 com luz indicadora de anel RGB, LED pode ser controlado por comando.
|
|
R503
|
R503-5V
|
R503-M22
|
R503Pro
|
R503S
|
|
Fornecimento de energia
|
DC 3,3 V
|
5V de corrente contínua
|
DC 3,3 V
|
- O que foi?
DC 3,3 V
USB: DC 5V
|
DC 3,3 V
|
|
Método de detecção
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
192*192 pixels
|
160 x 160 pixels
|
|
Capacidade de impressões digitais
|
200
|
200
|
200
|
1500
|
150
|
|
Tamanho
|
M25
|
M25
|
M22
|
M25
|
M25
|
|

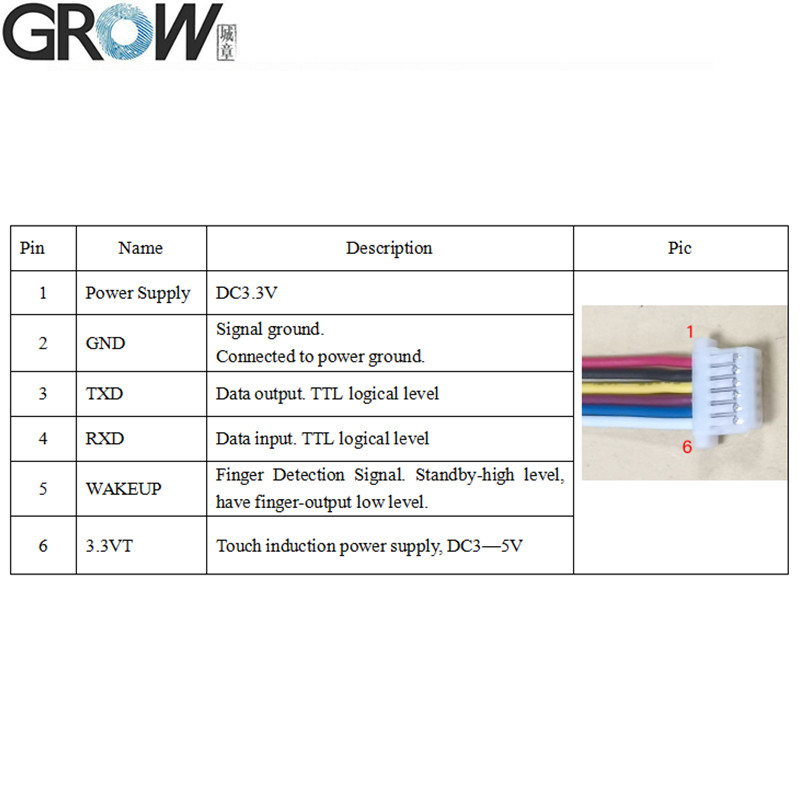

Conector
|
SH 1,0 mm 6 pinos
|
MX 1,25 mm 6 pin
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
SH 1,0 mm 6 pinos
|
R503 Especificações
|
Modelo
|
R503
|
|
Tipo
|
Módulo de impressão digital capacitivo
|
|
Interface
|
UART ((TTL)
|
|
Resolução
|
508 DPI
|
|
Voltagem
|
DC 3,3 V
|
|
Capacidade de impressões digitais
|
200
|
|
Arquivo de detecção
|
192*192 pixels
|
|
Corrente de trabalho
|
20 mA
|
|
Corrente de espera
|
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA
|
|

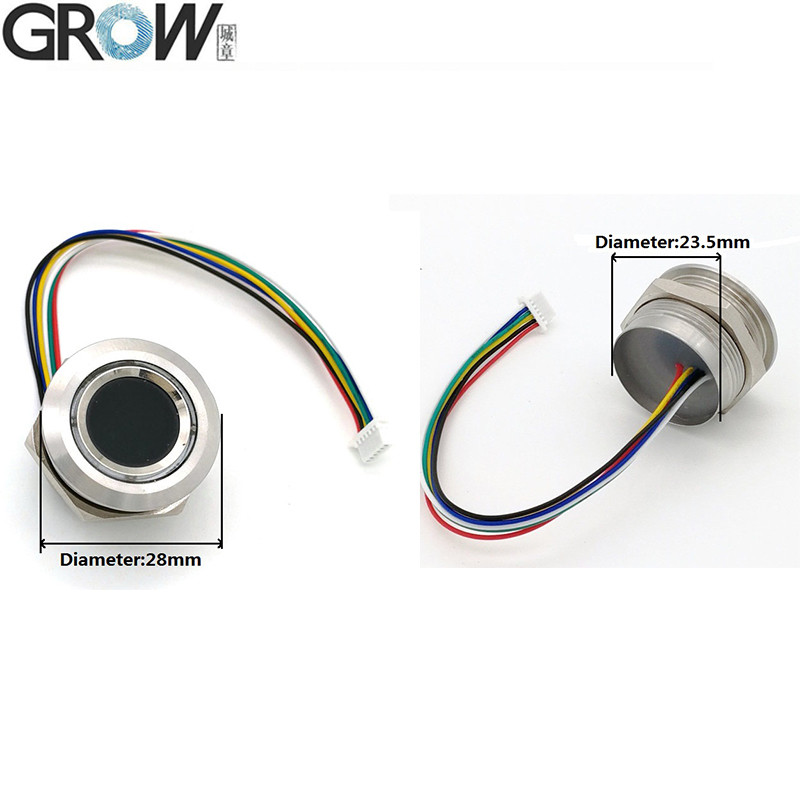

Tamanho externo do módulo de impressões digitais
|
Diâmetro 28 mm
|
|
Tamanho interno do módulo de impressões digitais
|
Diâmetro 25 (mm) (M25)
|
|
Altura do módulo de impressões digitais
|
19 mm
|
|
Área de recolha efetiva
|
Diâmetro 15,5 mm
|
|
Conector
|
SH1.0-6Pin
|
|

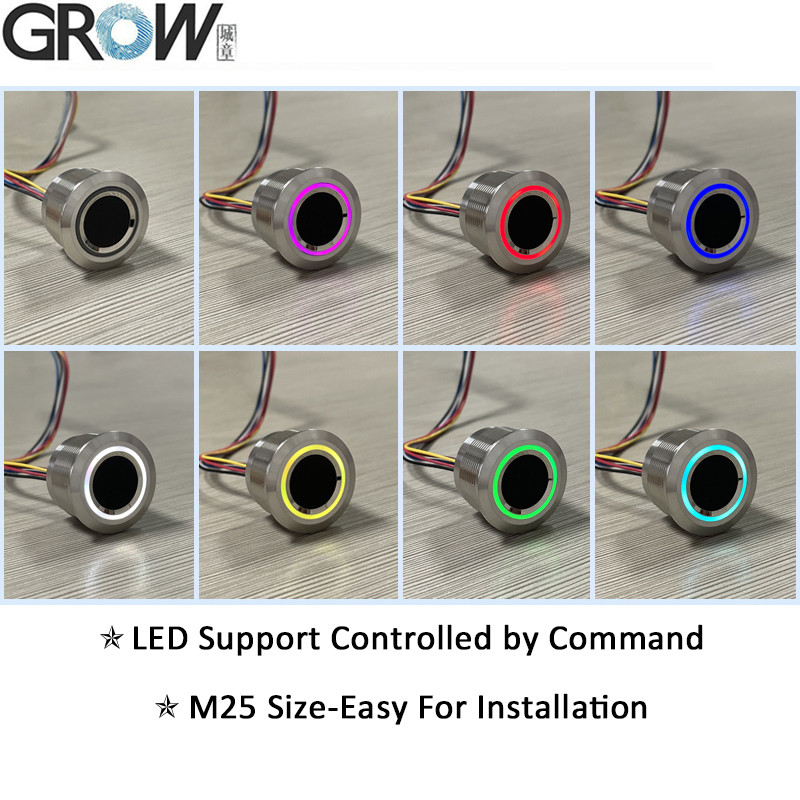

Controle de LED
|
- Sim, sim.
|
|
Cor LED
|
RGB
|
|
Velocidade de varredura
|
< 0,2 segundos
|
|
Velocidade de verificação
|
< 0,3 segundos
|
|
Método de correspondência
|
1:1; 1:N
|
|
RRF
|
≤ 1%
|
|
FAR
|
≤ 0,001%
|
|
Ambiente de trabalho
|
-20C --- 60C
|
|
Umidade de trabalho
|
10-85%
|
|
Capacidade antiestática
|
15 KV
|
|
Intensidade da resistência à abrasão
|
1 milhão de vezes
|
|
Taxa de transferência de mensagens de comunicações (UART):
|
(9600 × N) bps, onde N = 1 ~ 12 ((N padrão = 6, ou seja 57600 bps)
|
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
Pode descarregar o manual de utilização do R503 a partir deste link:
A Comissão considerou que a Comissão não cumpriu as obrigações que lhe incumbem.
R503 Exibir vídeo do funcionamento do programa de ensaio no Youtube:https://youtu.be/eD2xtwCWOmQ
Se precisar de ficheiros do SDK, por favor contacte-nos.
Biometria superior:O módulo de impressões digitais R503 adota tecnologia de identificação capacitiva avançada de impressões digitais, que recolhe dados de impressões digitais através de uma matriz de microcapacitores.As crestas e os vales do dedo geram diferentes capacidades minúsculas entre a epiderme e o chip, e o chip mede essas mudanças para obter informações de impressão digital, permitindo o desbloqueio rápido e melhorando a experiência do usuário.
Precisão:Com uma resolução de imagem de até 508 dpi e 192*192 pixels de imagem, o módulo de impressões digitais R503 pode capturar as características sutis das impressões digitais, garantindo assim a precisão de identificação.A sua taxa de falsos reconhecimentos é extremamente baixa e quase insignificante, impedindo o acesso não autorizado.
Durabilidade e estabilidade:O módulo de impressão digital R503 pode operar normalmente em ambientes relativamente adversos, incluindo condições climáticas extremas, como frio e calor extremos.,e a gama de umidade relativa é de 10% RH a 85% RH (sem condensação). Ao mesmo tempo, a vida útil do módulo de impressão digital R503 pode atingir mais de um milhão de toques,assegurar a estabilidade e a fiabilidade em diferentes ambientesOs utilizadores podem usá-lo durante muito tempo sem se preocuparem com a degradação do desempenho ou com os danos.
Conectividade multi-dispositivo:O módulo de impressão digital R503 suporta vários sistemas operacionais, como Arduino, Android, Windows, Linux, etc., e pode facilmente adaptar-se à maioria dos dispositivos no mercado.
Proteção dos dados de impressões digitais:Uma vez que o módulo de impressões digitais R503 foi concebido para recolher informações sensíveis, a segurança é de extrema importância.A definição do nível de segurança de cinco níveis e a tecnologia de proteção de dados podem evitar que as imagens de impressões digitais sejam roubadas ou reconstruídas.
Baixo consumo de energia:Fornecimento de energia baixo, todo o circuito é geralmente desligado e a função de dedos de detecção do módulo é usada para alimentar toda a máquina.
