GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo.

GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board GROW K202+R503 DC12V Low Power Consumption Ring Indicator Light Capacitive Fingerprint Access Control Board
Informação Básica
Lugar de origem: China
Certificação: CE
Quantidade de ordem mínima: 1
Detalhes da embalagem: Cartão
Tempo de entrega: Prazo de entrega na época de pico: no prazo de 15 dias úteis Prazo de entrega fora da época: no praz
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 5000
Melhor preço contacto
Informação detalhada
Modelo N.O.: K202+R503 ecrã: Como imagem
Interface de comunicação: RS232 Capacidade de impressões digitais: 120
fonte de alimentação: DC 12V Corrente de espera para a placa de controlo: 15ua
K202 Tamanho: 64.4*25,4 mm Produção: Relais ((Corrente máxima:10A)
R503 Tamanho: Diâmetro 28 mm Pacote de transporte: pacote padrão da caixa da exportação
Especificações: Fornecimento de energia: 12 V CC Marca comercial: CREÇÃO
Origem: China Código do SH: 8471609000
Habilidade da fonte: 5000 Serviço de voz: Sem serviço de voz
Relógio: Sem relógio Cores: Como imagem
Amostragens: US$ 21,3 / peça 1 peça (Min.Order) Personalização: Disponível
Custos de transporte: sobre o custo de envio e o prazo de entrega estimado. Método de pagamento: Pagamento inicial Pagamento completo
Moeda: US$ Devoluções e reembolsos: Pode solicitar o reembolso até 30 dias após a recepção dos produtos.

Descrição de produto

GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 0

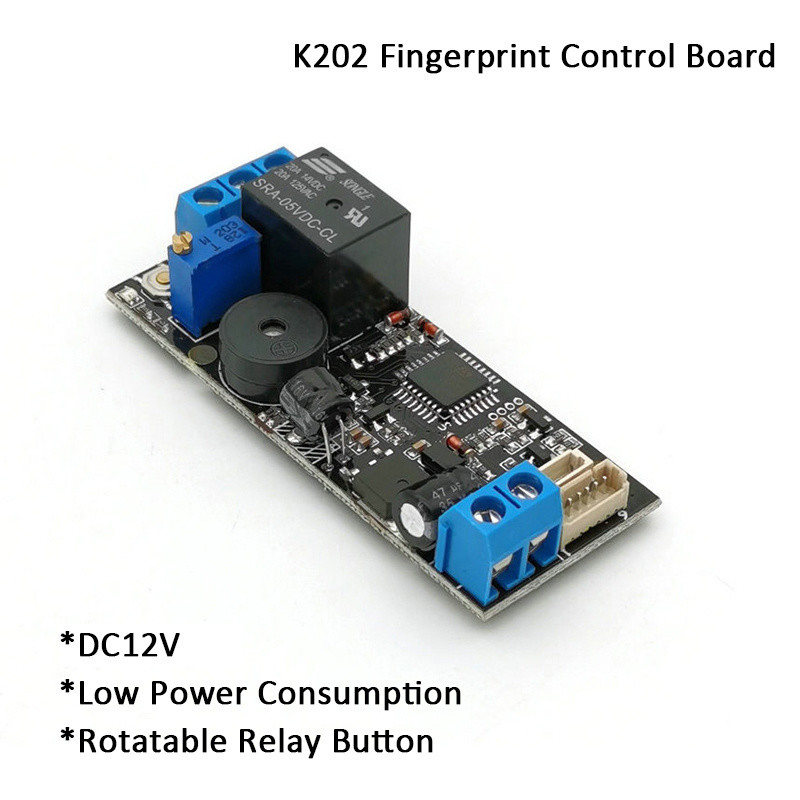

Parâmetros Técnicos K202

·Fonte de alimentação: DC12V
·Saída: Relé (Corrente máx.: 10A)
·Corrente em espera: 15uA
·Capacidade de impressão digital: 120 peças

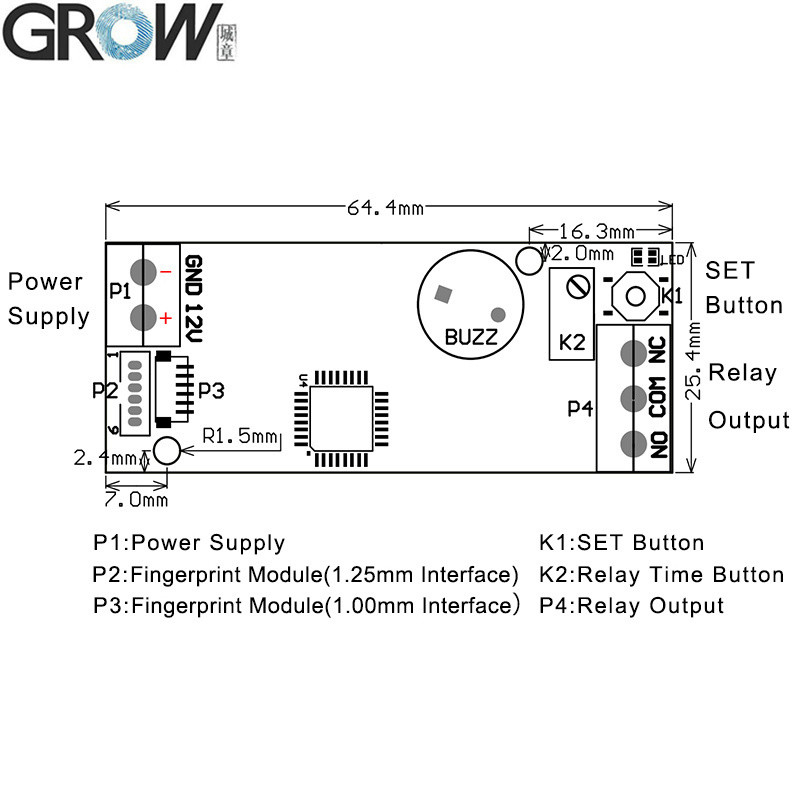

·Tamanho: 64,4*25,4mm

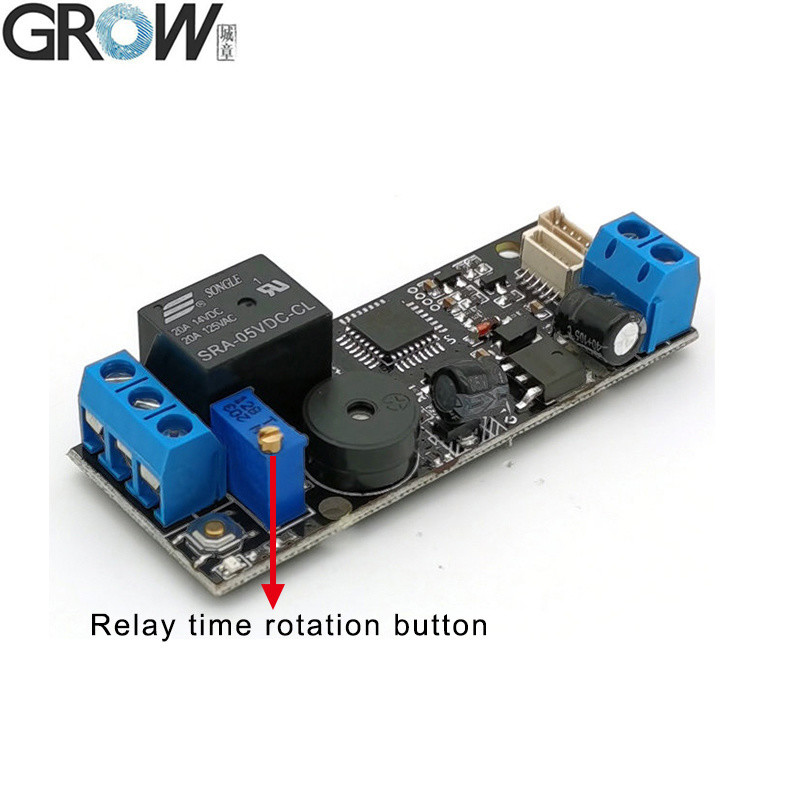

O K202 foi projetado para baixo consumo de energia, a fonte de alimentação é DC12V, o tempo do relé pode ser ajustado girando o botão, tempo do relé: 0,5-13 segundos.
É muito fácil registrar a impressão digital, basta pressionar o botão SET para registrar a impressão digital e pressionar longamente o botão SET para retornar às configurações de fábrica.


Instruções de Operação K202

1. Botão SET - Registrar Impressão Digital do Administrador: Pressione o botão SET brevemente, a luz indicadora azul pisca rapidamente e o sistema entra no estado de registro, coloque o mesmo dedo do administrador várias vezes na área de coleta de impressão digital até ouvir música, o que significa que o registro da impressão digital foi bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado de registro; se não precisar adicionar mais impressões digitais, aguarde alguns segundos.

2. Registrar Impressão Digital do Usuário: Pressione a impressão digital do administrador até que a luz indicadora azul pisque rapidamente e ouça a música, o que significa que é possível adicionar a impressão digital do usuário. Coloque o mesmo dedo do usuário várias vezes na área de coleta de impressão digital até ouvir música, o que significa que o registro da impressão digital foi bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado de registro; se não precisar adicionar mais impressões digitais, aguarde alguns segundos.

3. Excluir Impressão Digital do Usuário: Pressione a impressão digital do administrador por cerca de 12 segundos até ouvir “Di-” e música, o que significa que as impressões digitais do usuário foram excluídas.

4. Retornar às configurações de fábrica: Pressione o botão SET até ouvir um bipe longo “Di” e música, o que significa que a operação de inicialização foi bem-sucedida.

5. Definir Tempo do Relé: Gire K2 para definir o tempo de fechamento do relé de 0,5 a 30 segundos. O relé é uma saída de contato, sinal de comutação, sem saída de tensão.

6. Uso: Pressione o dedo, o relé fecha após a impressão digital passar, e o tempo de fechamento é determinado por K2.

Observação:
1. Todas as luzes indicadoras estão apagadas no estado de espera, e as luzes estão acesas no estado de funcionamento;
2. Qualquer impressão digital pode ser usada no estado de fábrica, mas a função será inválida após o registro da impressão digital.

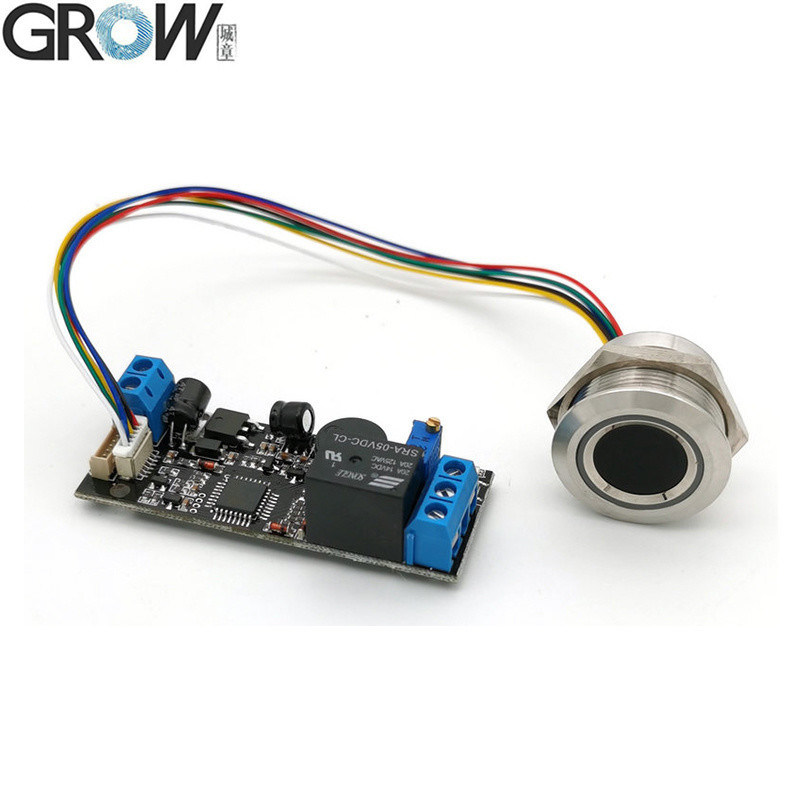

O K202 pode ser usado em conjunto com os módulos de impressão digital R502-A, R502-AW, R502-F, R503, R503-M22



Especificação R503

Modelo R503
Tipo Módulo de Impressão Digital Capacitivo
Interface UART(TTL)
Resolução 508 DPI
Tensão DC 3.3V
Capacidade de Impressão Digital 200
Matriz de detecção 192*192 pixels
Corrente de trabalho 20mA
Corrente em espera Tensão típica de espera ao toque: 3,3V, Corrente média: 2uA

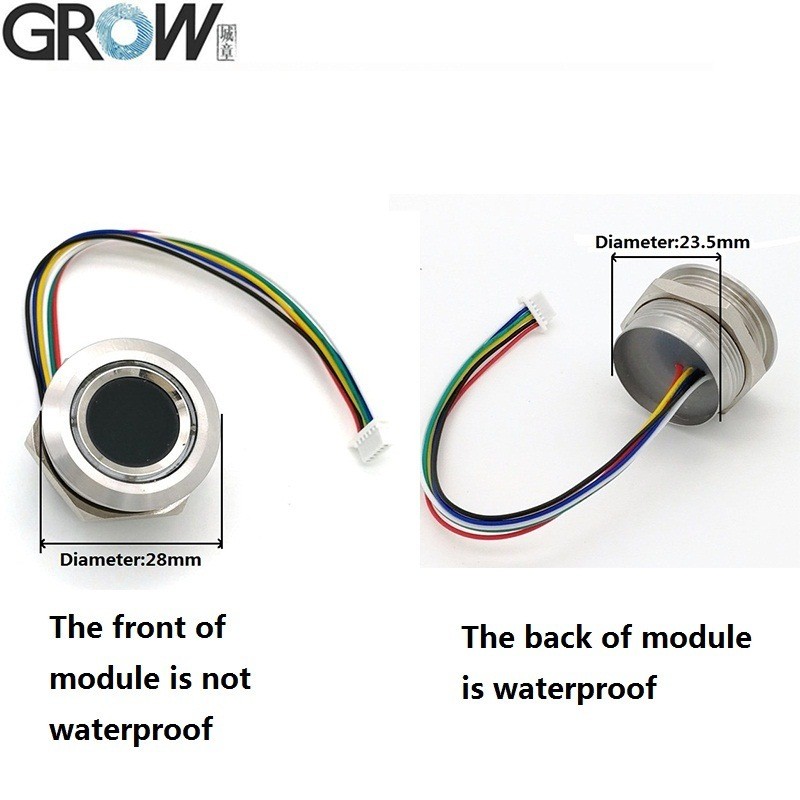

Tamanho externo do módulo de impressão digital Diâmetro 28 (mm)
Tamanho interno do módulo de impressão digital Diâmetro 23,5 (mm)
Altura do módulo de impressão digital 19 (mm)
Área de coleta efetiva Diâmetro 15,5 (mm)
Conector SH1.0-6Pin
Controle LED SIM

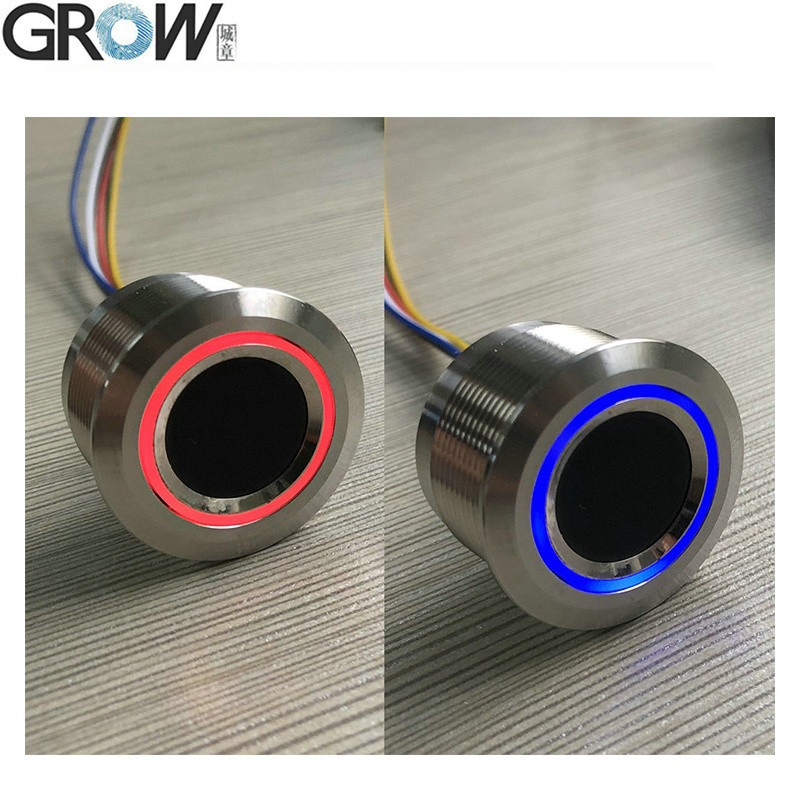

Cor do LED Azul e Vermelho
Velocidade de digitalização < 0,2 segundo
Velocidade de verificação < 0,3 segundo
Método de correspondência 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Ambiente de trabalho -20C ---60C
Umidade de trabalho 10-85%
Capacidade antiestática 15KV
Intensidade de resistência à abrasão 1 milhão de vezes
Taxa de transmissão de comunicação (UART): (9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ie 57600bps)



Arquivos do Produto

·Fornecer Arquivos SDK de Referência Gratuitos para Arduino, Android, .Net, Windows e assim por diante.
·Fornecer Manual do Usuário

Você pode baixar o manual do usuário do R503 a partir deste link do site:
https://hzgrow.en.made-in-china.com

Você pode baixar o manual do usuário do K202 a partir deste link do site:
https://hzgrow.en.made-in-china.com

Se precisar de arquivos SDK, entre em contato conosco.


GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 1
GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 2

GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 3
GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 4
GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 5
GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 6
GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 7

GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 8GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 9GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 10
GROW K202+R503 DC12V Anel de indicador de baixo consumo de energia, painel de controlo de acesso de impressões digitais capacitivo. 11
