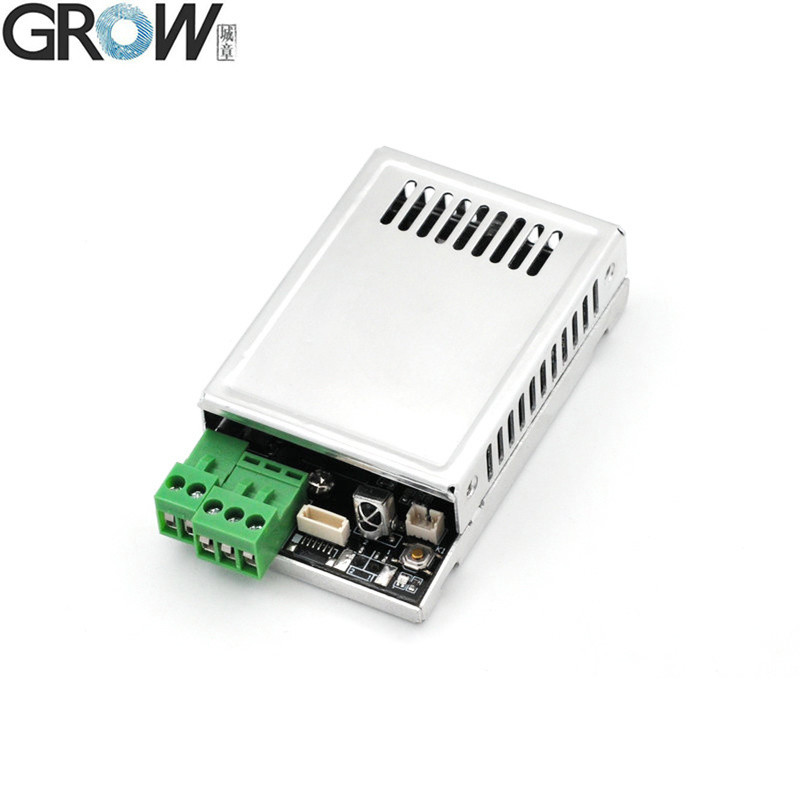

Parâmetros técnicos
DC10-30V, saída de relé, modo jog ((0,5s-99s) / modo de ignição/modo de auto-bloqueio.
Gerenciado pelo botão SET ou controle remoto ((adicionar/apagar impressões digitais para três diferentes bancos de dados, alterar o tempo do relé e assim por diante)
·Fornecimento de energia: DC10V-30V
·Corrente de espera: < 40 mA
·Saída:Relaio ((Corrente máxima: 10A)
·Capacidade de impressões digitais: 200 peças
·Função de relé:Modo jog ((0,5s-99s) /Modo ignição/Modo auto-bloqueio
Instruções de operação

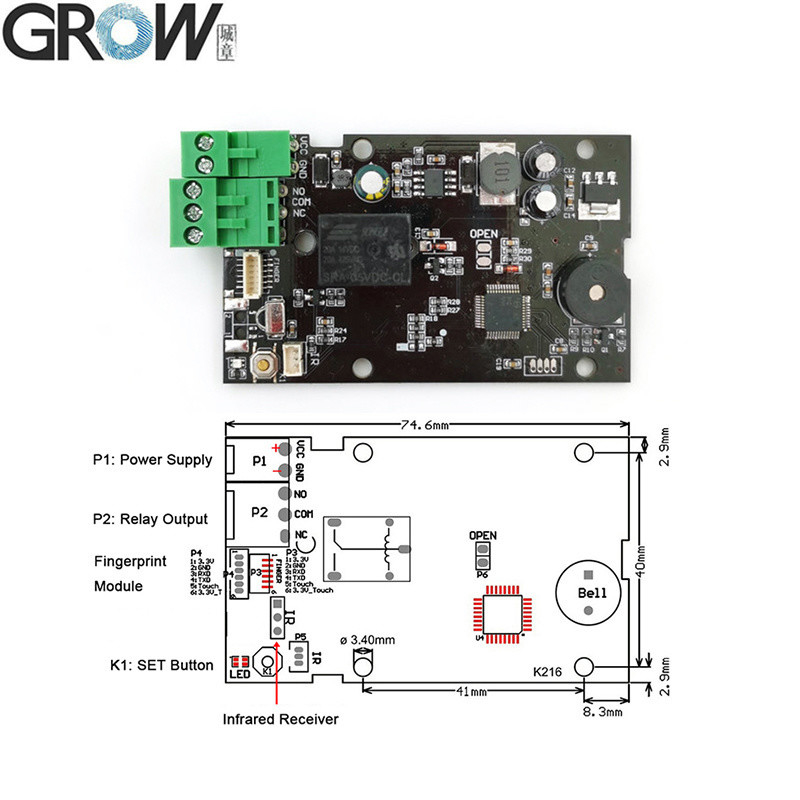

1. Botão SET:
1.1 Pressionar brevemente o botão SET, o sistema no estado de registo e a luz do indicador piscar rapidamente, pressionar várias vezes para cada impressão digital, o registo de impressões digitais é bem sucedido quando se ouve música.
A impressão digital pode ser registrada continuamente quando o sistema estiver no estado de registro; se não for necessário adicionar mais impressões digitais, espere alguns segundos.quando a base de dados atual estiver cheia, é automaticamente guardado na próxima base de dados.)
1.2 Quando voltar ao padrão de fábrica, pressione o botão SET até ouvir o sinal "Di" e
Música, significa que a operação de inicialização foi bem sucedida.

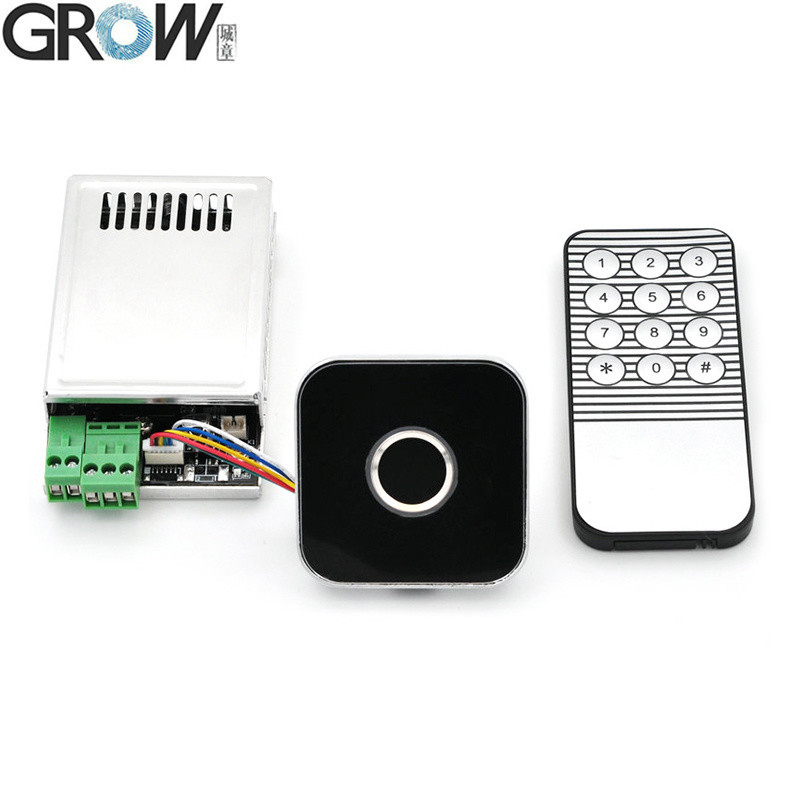

2Controle remoto:
Ao usar o controle remoto, toque no módulo para acordar primeiro.
2.1 O indicador azul iluminado significa que a programação indica, a música significa que a operação foi bem sucedida.
Senha padrão: 123456, comprimento da senha: 6 números
2.2 Alteração da palavra-passe:Pressione *senha*1*nova senha*nova senha#
2.3 Registo de impressões digitais:Pressione o botão *password*2*Database(1-5)#,Exit fingerprint in register state quando pressione o botão * ou espere alguns segundos.
Por exemplo:Registro na base de dados 3: Pressione *password*2*3#
2.4. Excluir Impressão digital:Pressione *password*3*Database ((1-5) #
Por exemplo:Excluir na base de dados 3: Pressione *password*3*3#
2.5. Tempo de relevo Configuração no modo jogging:Pressione *password*4*Time ((0.5s-99s) #
Por exemplo:Set 0.5s: Pressione *password*4*00#
Por exemplo:Set 1s: Pressione *password*4*01#
Por exemplo:Set 5s: Pressione *password*4*05#
Por exemplo:Set 99s: Pressione *password*4*99#
2.6Configuração do modo de trabalho:
Jog Mode: Pressione *password*5*1#
Modo de ignição: Pressione *password*5*2#
Modo de bloqueio automático:
2.7Seleção do modo de espera:
Modo de espera ligado: Pressione *password*6*0#
Modo de espera desligado: Pressione *password*6*1#
2.8De volta ao modo de fábrica:Pressione *password*7*password#
2.9. Senha Usando:Pressione *password e relé fechado, pressione # e relé aberto
Nota: Qualquer impressão digital pode ser utilizada no estado de fábrica, mas a função será inválida após o registo da impressão digital.

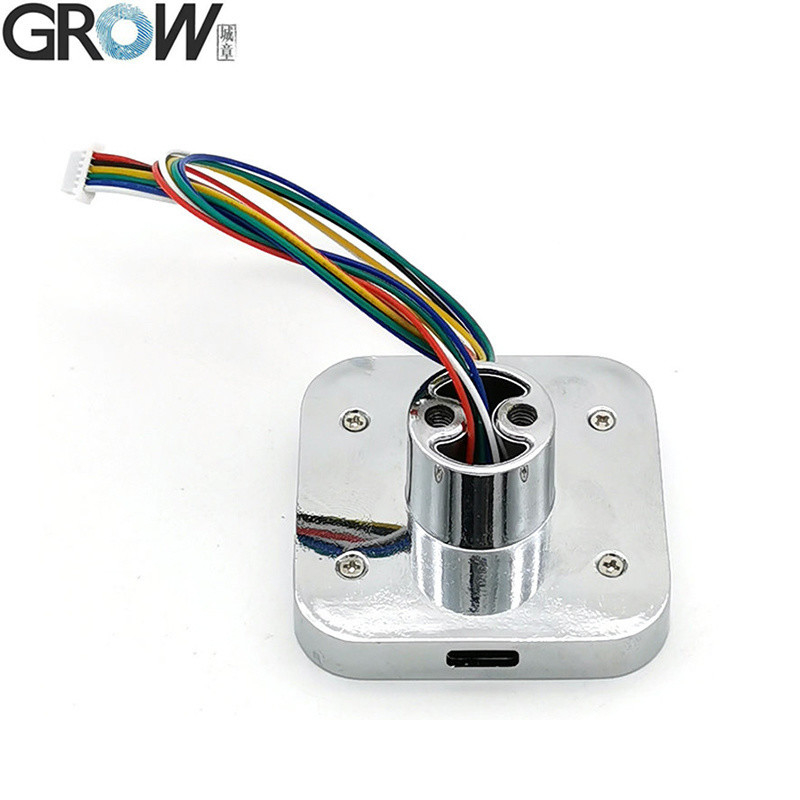

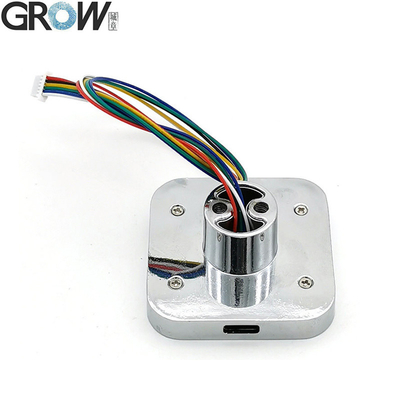

R502-AW Especificações
| Modelo |
R502-AW |
| Tipo |
Módulo de impressão digital capacitivo |
| Interface |
UART ((TTL) |
| Resolução |
508 DPI |
| Voltagem |
DC 3,3 V |
| Capacidade de impressões digitais |
200 |
| Arquivo de detecção |
192*192 pixels |
| Corrente de trabalho |
20 mA |
| Corrente de espera |
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA |

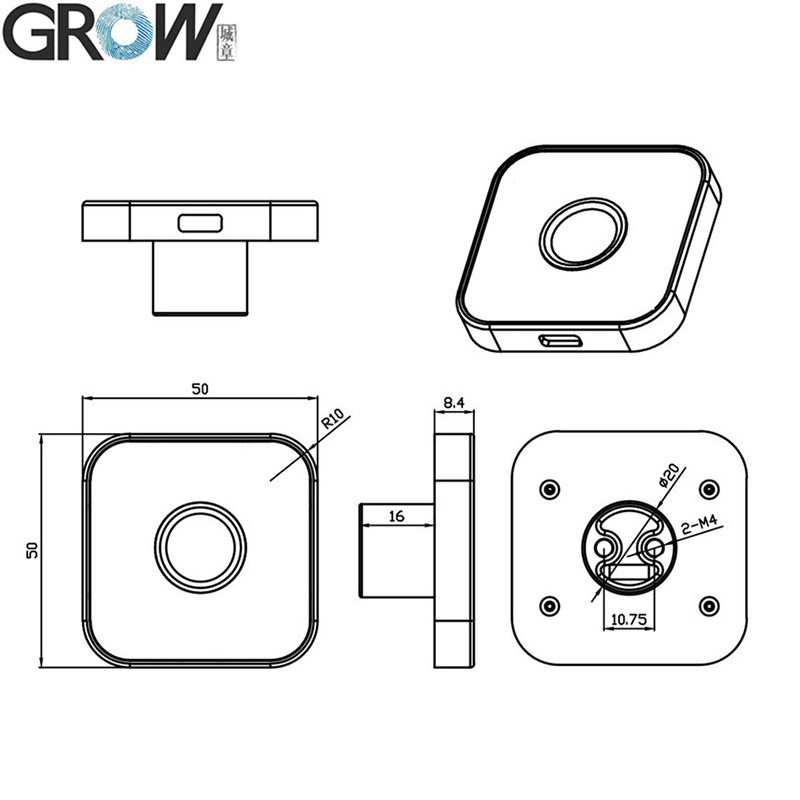

| Tamanho externo do módulo de impressões digitais |
50*50*8,4 (mm) |
| Área de recolha efetiva |
Diâmetro 15,5 mm |
| Materiais de armazenamento |
Ligação de zinco |
| Conecte a placa de controlo |
C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - C02 - |
| Conector |
MX1.0-6Pin |
| Controle de LED |
- Sim, sim. |

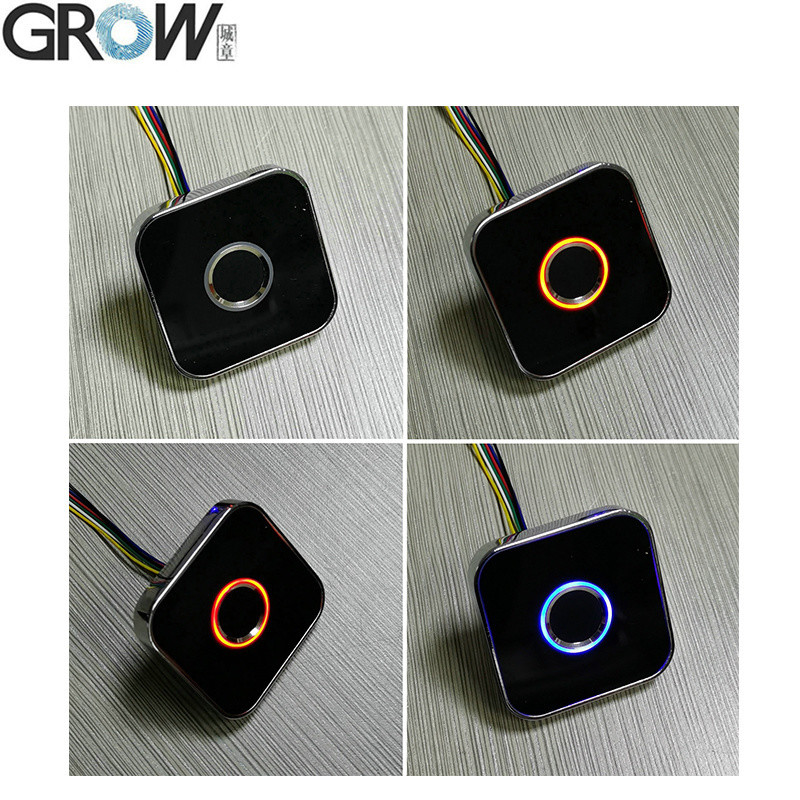

| Cor LED |
Roxo e azul e vermelho |
| Velocidade de varredura |
< 0,2 segundos |
| Velocidade de verificação |
< 0,3 segundos |
| Método de correspondência |
1:1; 1:N |
| RRF |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente de trabalho |
-20C --- 60C |
| Umidade de trabalho |
10-85% |
| Capacidade antiestática |
15 KV |
| Intensidade da resistência à abrasão |
1 milhão de vezes |
| Taxa de transferência de mensagens de comunicações (UART): |
(9600 × N) bps, onde N = 1 ~ 12 ((N padrão = 6, ou seja 57600 bps) |
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
