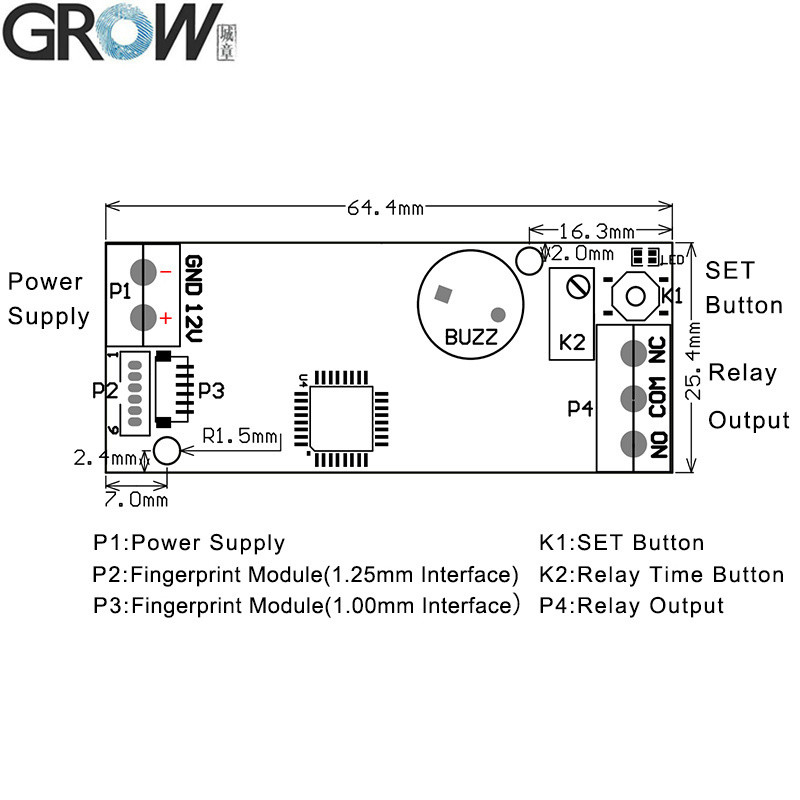

K202 Parâmetros técnicos
·P1: Fornecimento de energia:
DC12V·Saída: Relé ((Corrente máxima:10A)
·Corrente de espera: 15uA
·Capacidade de impressões digitais: 120 peças
·Tamanho: 64,4*25,4 mm
·P2: MX 1,0 mm espaço 6 Pin Fingerprint Module ((pode conectar R502, R502-A, R503)
·P3: MX Espaço de 1,25 mm 6 Pin Fingerprint Module ((pode conectar R300,R301T,R303,R303T,R305,R306,R307,R501)

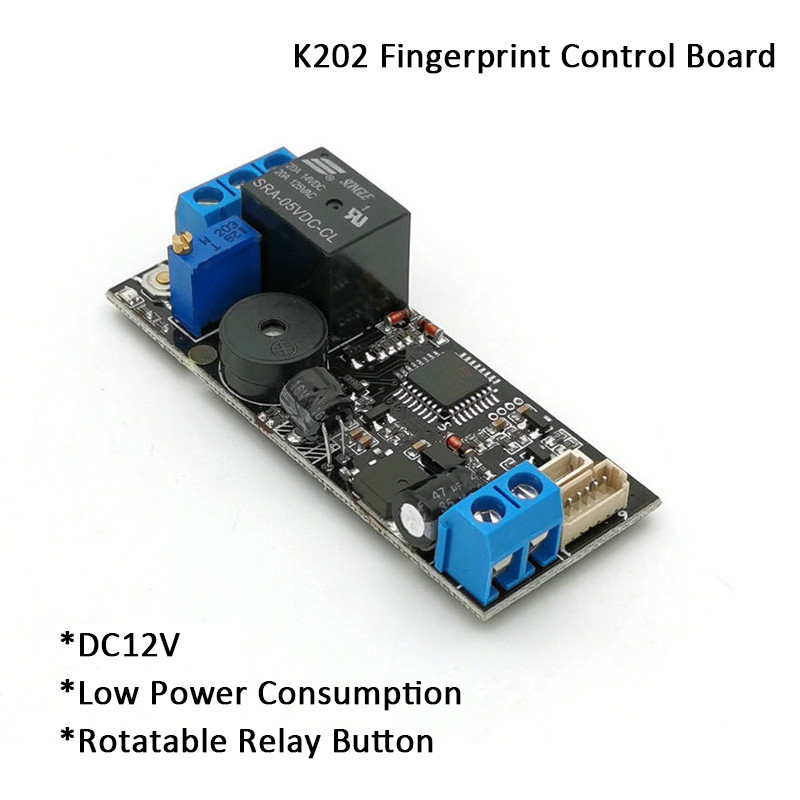

K202 é projetado para baixo consumo de energia, a fonte de alimentação é DC12V, o tempo do relé pode ser ajustado girando o botão, tempo do relé: 0,5-13 segundos.
É muito fácil registrar impressão digital, basta pressionar o botão SET para registrar impressão digital e pressionar o botão SET para voltar ao padrão de fábrica.
K202 Instruções de operação
1Botão.SET:Pressione o botão SET brevemente,a luz azul do indicador pisca rápido e o sistema no estado de registro, coloque o dedo na área de coleta de impressões digitais, o registro de impressões digitais é bem sucedido ao ouvir música.A impressão digital pode ser registada continuamente quando o sistema está no estado de registroSe não for necessário adicionar mais impressões digitais, espere alguns segundos.
2- De volta ao padrão de fábrica:Pressione o botão SET até ouvir "Di" bip longo e música, significa operação de inicialização bem sucedida.

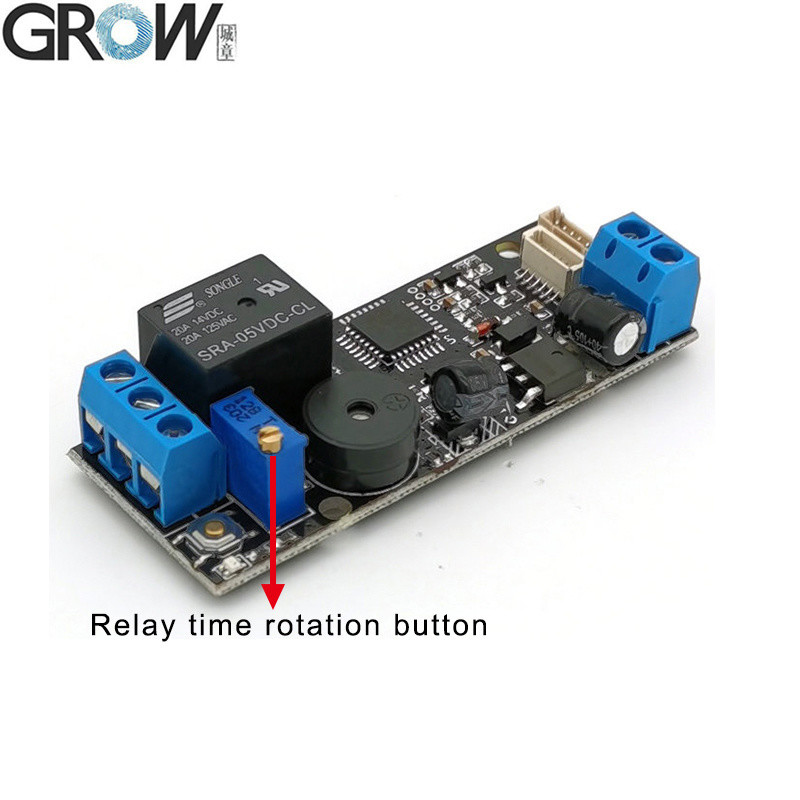

3.Coloque o tempo de retransmissão:Rodar K2 para definir o tempo de fechamento do relé de 0,5 para 13 segundos.
4.Utilização:Pressione o dedo, o relé fecha depois da impressão digital passar, e o tempo de fechamento é determinado por K2.
Nota:1. Todas as luzes indicadoras estão desligadas em estado de espera e as luzes estão acesas em estado de funcionamento;
2Qualquer impressão digital pode ser utilizada no estado de fábrica, mas a função será inválida após a impressão digital ser registada.

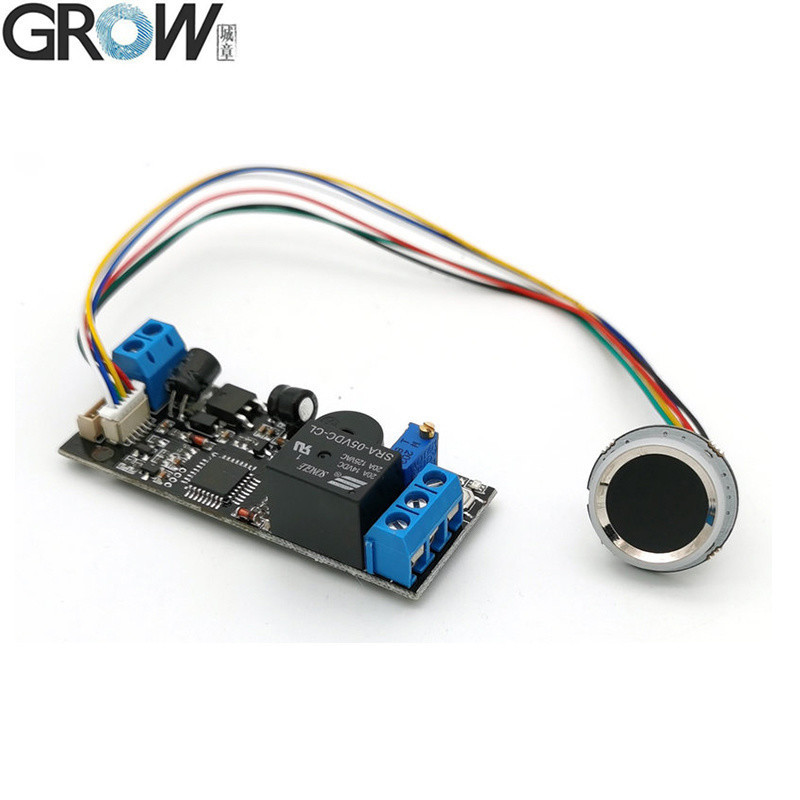

O K202 pode ser utilizado em conjunto com o módulo de impressões digitais R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R503
Especificação R502-A
| Modelo |
R502-A |
| Tipo |
Módulo de impressão digital capacitivo |
| Interface |
UART ((TTL) |
| Resolução |
508 DPI |
| Voltagem |
DC 3,3 V |
| Capacidade de impressões digitais |
200 |
| Arquivo de detecção |
192*192 pixels |
| Corrente de trabalho |
20 mA |
| Corrente de espera |
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA |

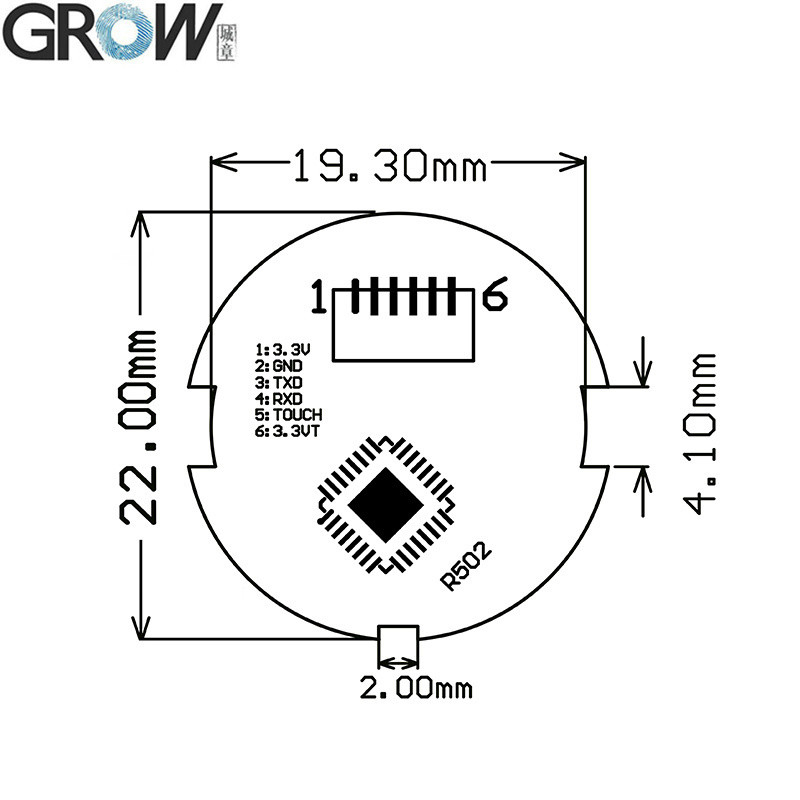

| Tamanho externo do módulo de impressões digitais |
Diâmetro 22 mm |
| Tamanho interno do módulo de impressões digitais |
Diâmetro 19,3 mm |
| Altura do módulo de impressões digitais |
5 (mm) (excepto o conector) |
| Área de recolha efetiva |
Diâmetro 15,5 mm |
| Conector |
MX1.0-6Pin |
| Controle de LED |
- Sim, sim. |

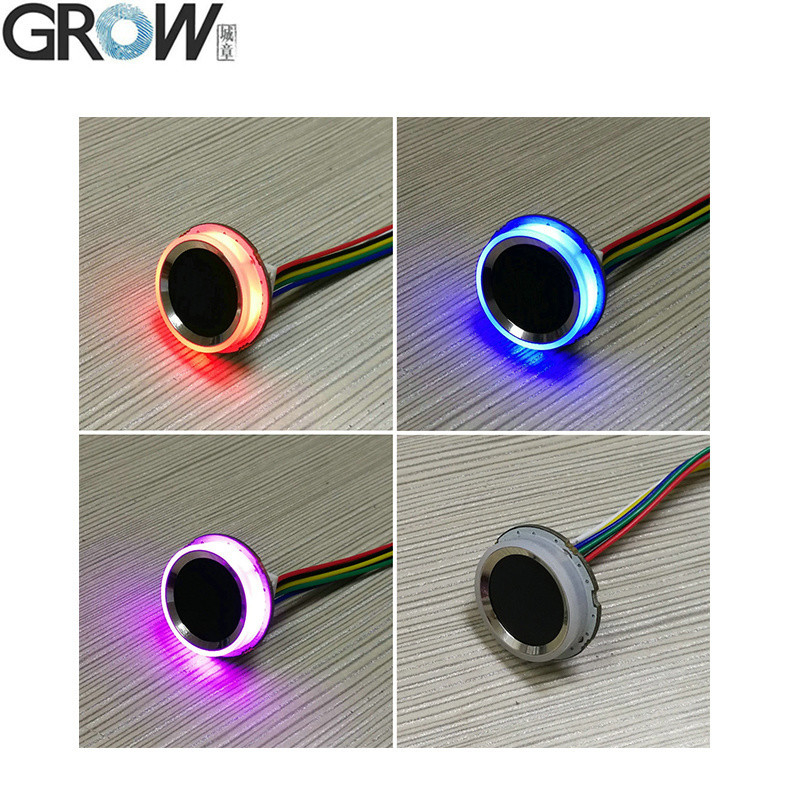

| Cor LED |
Roxo e azul e vermelho |
| Velocidade de varredura |
< 0,2 segundos |
| Velocidade de verificação |
< 0,3 segundos |
| Método de correspondência |
1:1; 1:N |
| RRF |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente de trabalho |
-20C --- 60C |
| Umidade de trabalho |
10-85% |
| Capacidade antiestática |
15 KV |
| Intensidade da resistência à abrasão |
1 milhão de vezes |
| Taxa de transferência de mensagens de comunicações (UART): |
(9600 × N) bps, onde N = 1 ~ 12 ((N padrão = 6, ou seja 57600 bps) |
Arquivos do produto
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
Pode descarregar o manual de utilização do R502-A a partir deste link:
A Comissão considerou que a Comissão não cumpriu as obrigações que lhe incumbem.
Você pode baixar o manual do usuário K202 a partir deste link do site:
A Comissão considerou que a Comissão não cumpriu as obrigações que lhe incumbem.
Se precisar de ficheiros do SDK, por favor contacte-nos.
