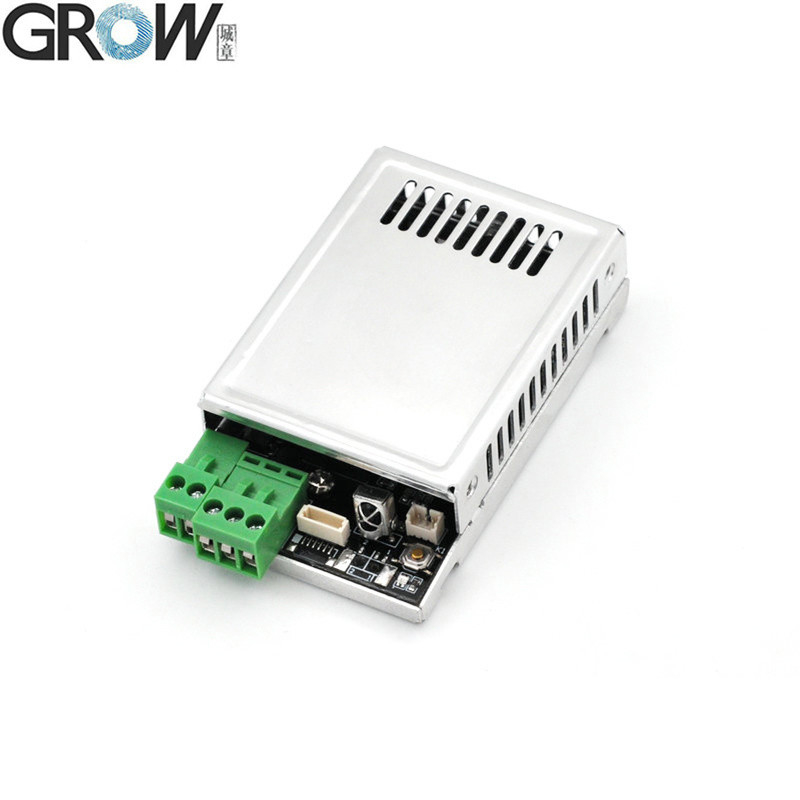

Parâmetros Técnicos
DC10-30V, Saída de Relé, Modo Jog (0.5s-99s)/Modo Ignição/Modo Auto-travamento.
Gerenciado pelo botão SET ou controle remoto (adicionar/excluir impressão digital para diferentes três bancos de dados, alterar tempo do relé e assim por diante)
·Fonte de alimentação: DC10V--30V
·Corrente em espera:<40mA
·Saída: Relé (Corrente máx.: 10A)
·Capacidade de impressão digital: 200 peças
·Função do Relé: Modo Jog (0.5s-99s)/Modo Ignição/Modo Auto-travamento
Instrução de Operação

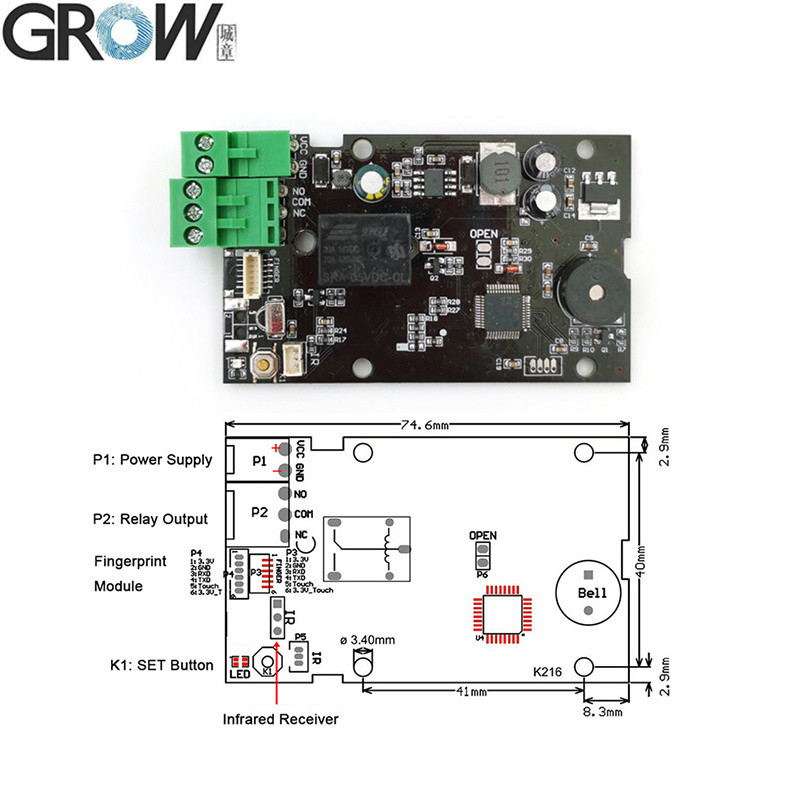

1. Botão SET:
1.1 Pressione o botão SET brevemente, o sistema entra no estado de registro e a luz indicadora pisca rapidamente, pressione várias vezes para cada impressão digital, o registro da impressão digital é bem-sucedido ao ouvir música.
A impressão digital pode ser registrada continuamente quando o sistema estiver no estado de registro; se não precisar adicionar mais impressões digitais, aguarde alguns segundos. (Por padrão, será salvo no banco de dados de impressão digital 1, quando o banco de dados atual estiver cheio, ele será salvo automaticamente no próximo banco de dados.)
1.2 Ao retornar às configurações de fábrica, pressione o botão SET até ouvir um bipe longo "Di" e
música, significa que a operação de inicialização foi bem-sucedida

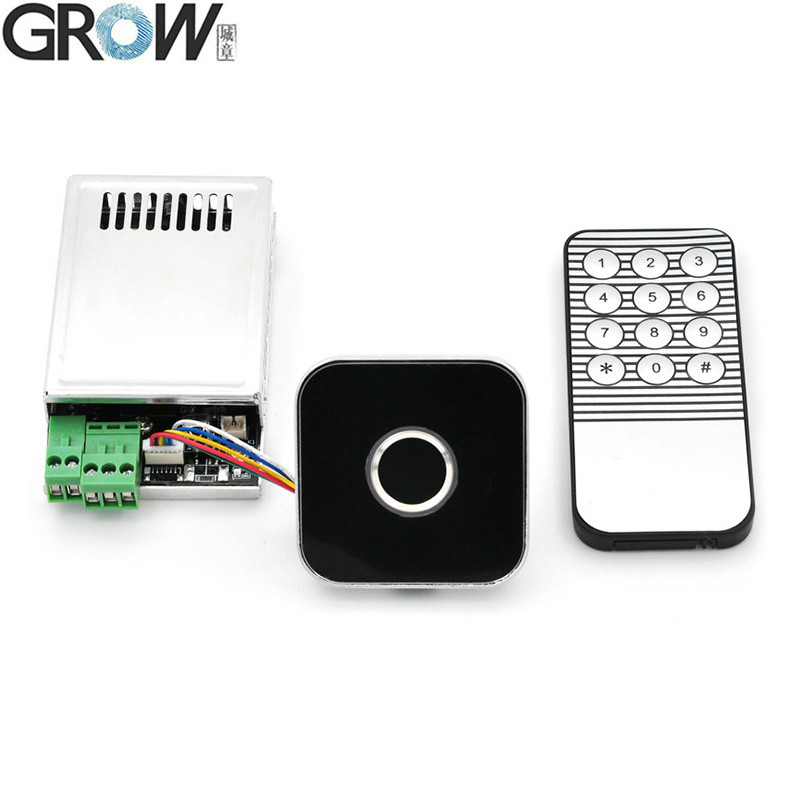

2. Controle Remoto:
Ao usar o controle remoto, por favor, toque no módulo para acordá-lo primeiro.
2.1 O indicador azul aceso significa que está em estado de programação, música significa que a operação foi bem-sucedida
Senha padrão: 123456, comprimento da senha: 6 números
2.2 Alterar senha: Pressione *senha*1*nova senha*nova senha#
2.3 Registrar impressão digital: Pressione *senha*2*Banco de dados(1-5)# , Saia do registro de impressão digital ao pressionar o botão * ou aguardar alguns segundos.
Ex.: Registrar no Banco de Dados 3: Pressione *senha*2*3#
2.4. Excluir Impressão Digital: Pressione *senha*3*Banco de dados(1-5)#
Ex.: Excluir no Banco de Dados 3: Pressione *senha*3*3#
2.5. Configuração do Tempo do Relé no modo jog: Pressione *senha*4*Tempo(0.5s-99s)#
Ex.: Definir 0.5s: Pressione *senha*4*00#
Ex.: Definir 1s: Pressione *senha*4*01#
Ex.: Definir 5s: Pressione *senha*4*05#
Ex.: Definir 99s: Pressione *senha*4*99#
2.6. Definir Modo de Trabalho:
Modo Jog: Pressione *senha*5*1#
Modo Ignição: Pressione *senha*5*2#
Modo Auto-travamento: Pressione *senha*5*3#
2.7. Seleção do Modo de Espera:
Modo de Espera Ligado: Pressione *senha*6*0#
Modo de Espera Desligado: Pressione *senha*6*1#
2.8. Voltar ao Modo de Fábrica: Pressione *senha*7*senha#
2.9. Usando a Senha: Pressione *senha e o relé fecha, pressione # e o relé abre
Observação: Qualquer impressão digital pode ser usada no estado de fábrica, mas a função será inválida após o registro da impressão digital.

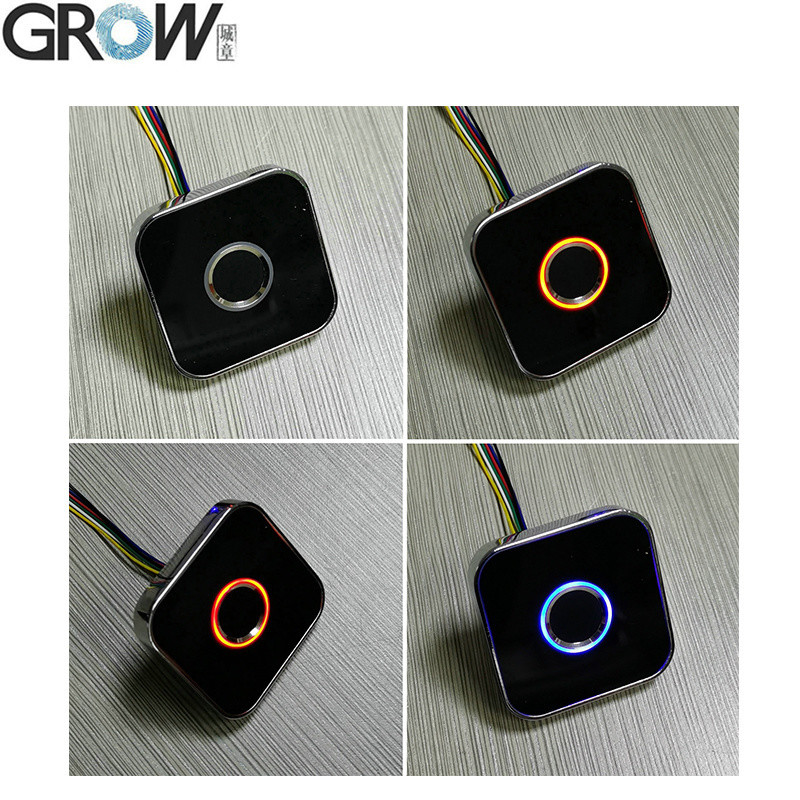

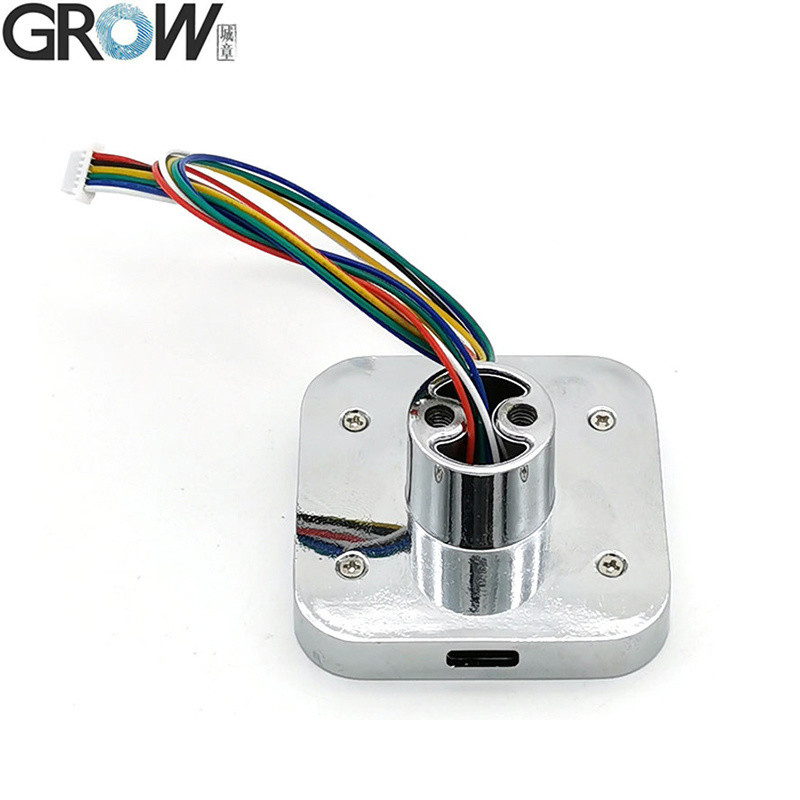

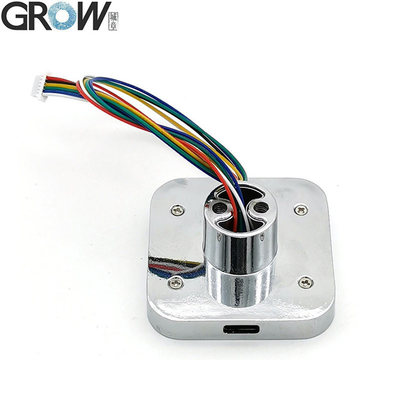

Especificações R502-AW
| Modelo |
R502-AW |
| Tipo |
Módulo de Impressão Digital Capacitivo |
| Interface |
UART(TTL) |
| Resolução |
508 DPI |
| Tensão |
DC 3.3V |
| Capacidade de Impressão Digital |
200 |
| Matriz de detecção |
192*192 pixels |
| Corrente de trabalho |
20mA |
| Corrente em espera |
Tensão típica de espera ao toque: 3.3V, Corrente média: 2uA |

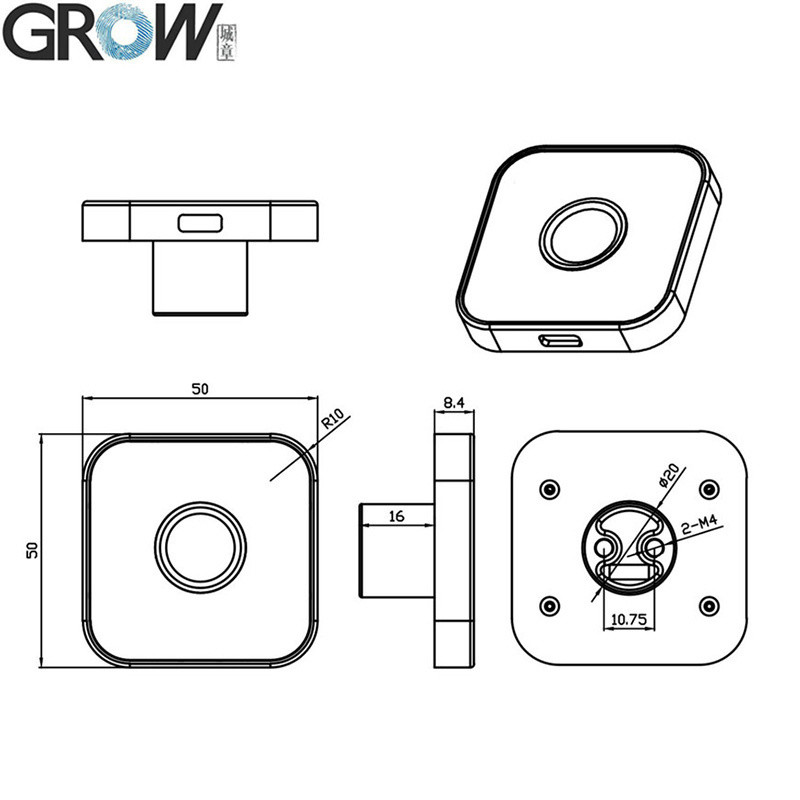

| Tamanho externo do módulo de impressão digital |
50*50*8.4 (mm) |
| Área de coleta efetiva |
Diâmetro 15.5 (mm) |
| Material da caixa |
Liga de zinco |
| Conectar placa de controle |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |
| Conector |
SH1.0-6Pin |
| Controle LED |
SIM |
| Cor do LED |
Roxo e Azul e Vermelho |
| Velocidade de digitalização |
< 0.2 segundo |
| Velocidade de verificação |
< 0.3 segundo |
| Método de correspondência |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Ambiente de trabalho |
-20C ---60C |
| Umidade de trabalho |
10-85% |
| Capacidade antiestática |
15KV |
| Intensidade de resistência à abrasão |
1 milhão de vezes |
| Taxa de transmissão de comunicação (UART): |
(9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps) |
Arquivos
·Fornecer Arquivos SDK de Referência Gratuitos para Arduino, Android, .Net, Windows e assim por diante.
·Fornecer Manual do Usuário
Vídeo de demonstração da operação do programa de teste R502-AW no Youtube:
https://youtu.be/Q82Zg4iFHOA
