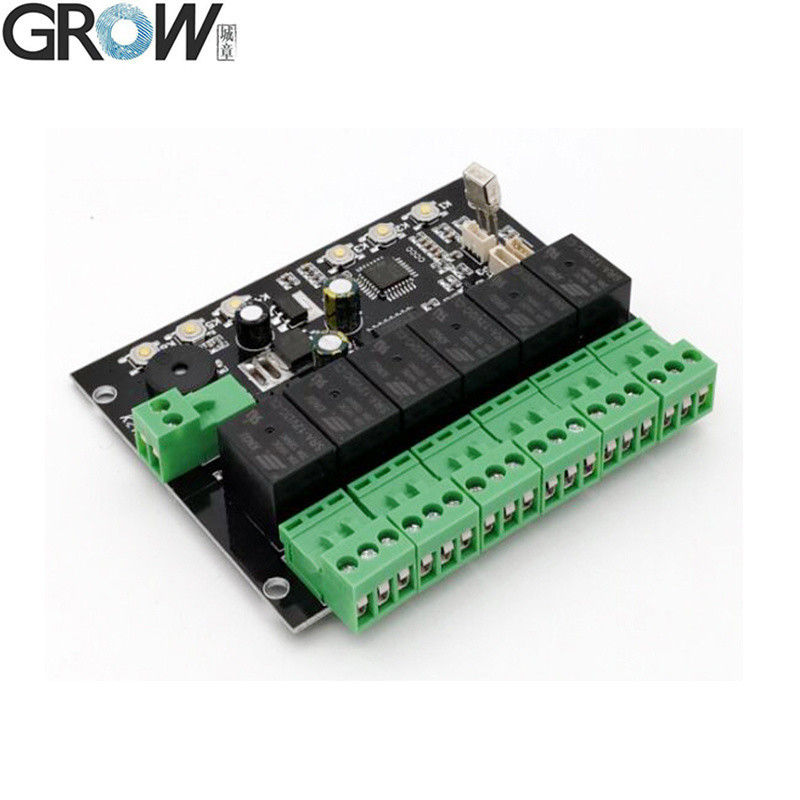

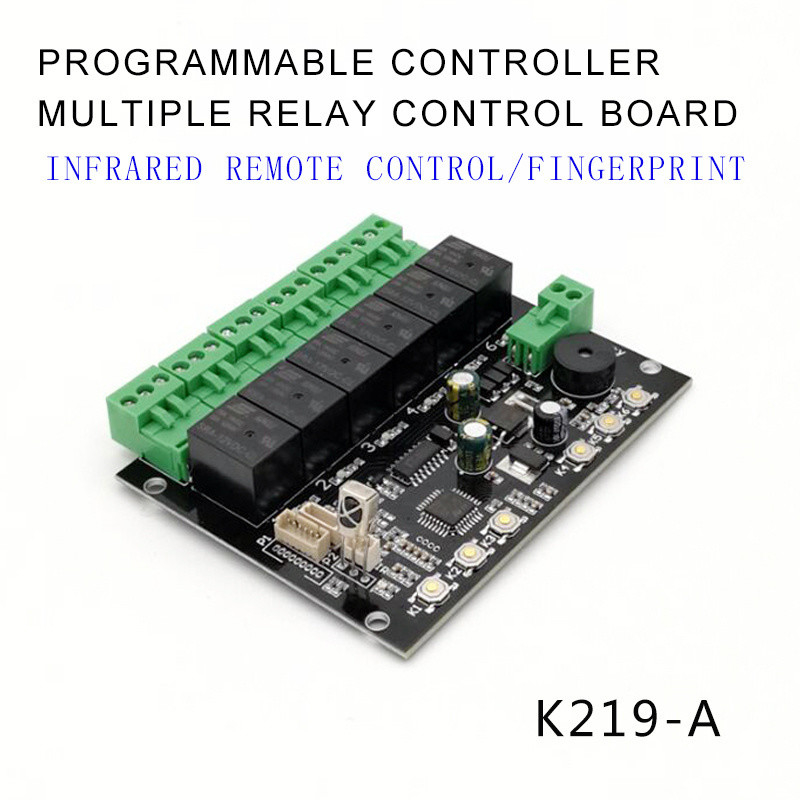

Tabela de controlo de impressões digitais programável IR multi-relé K219 R502

Parâmetros técnicos

Fonte de alimentação: DC12V

Saída:Relaio ((Corrente máxima: 10A)

Capacidade de impressões digitais:120 peças ((20 impressões digitais por posição do relé)

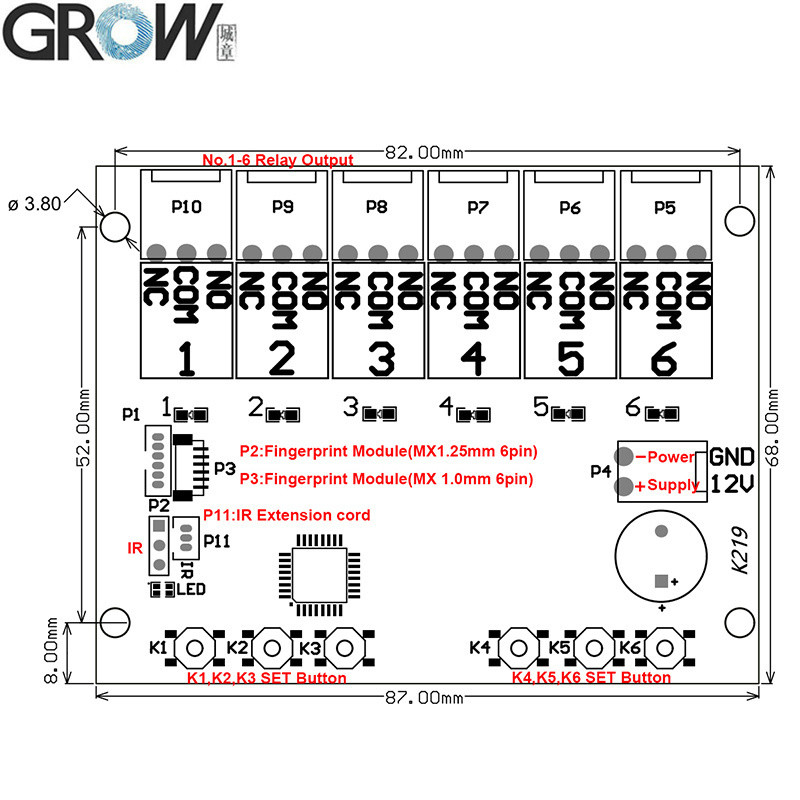

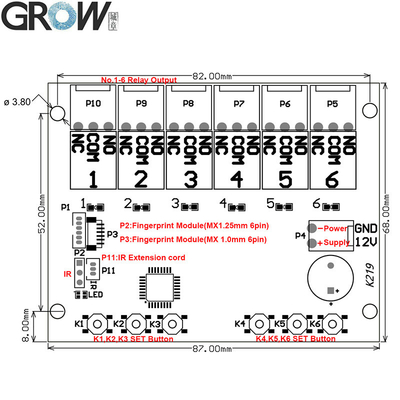

K1-K6 Botão SET corresponde ao relé n.o 1-6

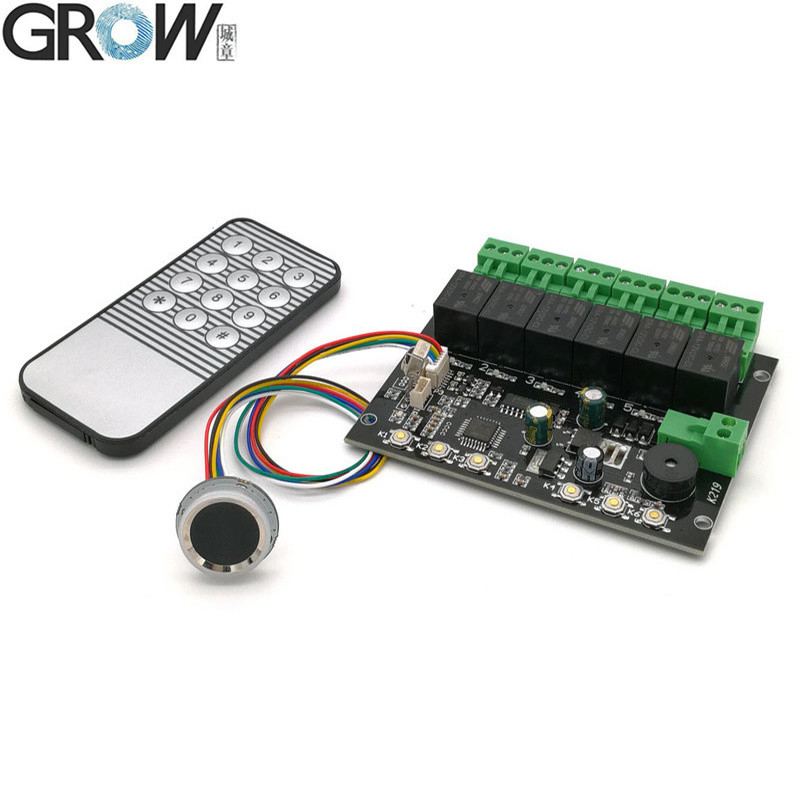

Gestão do quadro de controlo: Impressão digital, controlo remoto ((IR))
(Antes da operação, é necessário acordar em estado de espera. Toque no módulo de impressão digital e a luz indicadora está acesa, então pode ser definida.)


Função
1Tem 6 botões SET.
2- Tenho 6 relés.
3Um botão SET controla um relé.
4Cada relé pode armazenar 20 impressões digitais, no total 120 peças.
5A mesma impressão digital pode ser aberta com diferentes relés ao mesmo tempo.

6. Use o botão SET paraRegistoImpressões digitais em relais diferentes
7. Use o botão SET paraExcluir únicoImpressão digital da posição do relé
8. Use o botão SET paraExcluir tudoImpressão digital da posição do relé
9Tem.AdministraçãoSenha
10. Use o comando remoto paraRegistoImpressões digitais para diferentes relés
11. Use o comando remoto paraExcluir únicoImpressão digital da posição do relé
12. Use o comando remoto paraExcluir tudoImpressão digital da posição do relé
13. Use o comando remoto paraAjustar o Tempo deDiferentes relés (0,5s-99s)



Instruções de operação

1. Botão SET:

1.1Impressão digital de registo:

Pressione o botão SET em breve,a luz azul indica flash rápido significa sistema em estado de registo, coloque o dedo na área de recolha,registro de impressões digitais bem sucedido ao ouvir música.A impressão digital pode ser registada continuamente quando o sistema está no estado de registroSe não for necessário adicionar mais impressões digitais, espere alguns segundos para sair.
1.2Apagar impressão digital:
1.2.1Excluir as impressões digitais da posição do único relé:Pressione por muito tempo o botão SET correspondente, a luz do indicador azul pisca rápido, ouça o sinal "Di" por muito tempo, solte o dedo, o indicador do relé acenda e ouça música,significa que esta localização das impressões digitais são apagadas;
1.2.2Elimine todas as impressões digitais da posição do relé ((Voltar ao padrão de fábrica):Pressione por muito tempo qualquer botão SET para ouvir o bip "Di" por duas vezes, todas as luzes do indicador estão acesas, significa que a operação de inicialização foi bem sucedida, volta ao padrão de fábrica.



2Controle remoto:

(Antes da operação, é necessário acordar o módulo de espera.

Senha administrativa por defeito: 123456 Duração da senha: 6 dígitos

2.1. SenhaUtilização:Pressar *Password. indicador vermelho iluminado significa na programação declarado, música significa operação bem sucedida.

A senha administrativa só pode ser usada para configurações administrativas, não para desbloquear.

2.2. Mudança AAdministraçãoSenha:Pressione *Password*1*Nova Password*Nova Password#

2.3.  RegistoImpressão digital do utilizador:Pressione *Password*2*Release Position ((01-06) #

A luz neste local vai acender, colocar o dedo na área de recolha, registro de impressões digitais bem sucedido quando ouvir música.A impressão digital pode ser registada continuamente quando o sistema está no estado de registro. Se as impressões digitais estiverem cheias, terá um som de aviso "Di Di Di". (Nota: quando um dedo está registado em várias posições de relé ao mesmo tempo, o dedo pode abrir diferentes relé,e o tempo de intervalo é 0.5 segundos)

2.4.  Apagar impressão digital do usuário:Pressione o *Password*6*Posição do relé ((01-06) #

A luz neste local vai acender e pode ouvir música, indicando que a impressão digital da posição do relé foi excluído com sucesso

2.5. Conjunto- Não. RelayTNome:Pressione *Password*5*Release Position ((01-06) *Time ((00-99) #

(00 significa 0,5s, 01 significa 1s, 02 significa 2s,...,99 significa 99s)

2.6. Limpe o sistema ede volta aofábricapadrão:Pressione *Password*3*Password#

Todas as luzes estão ligadas, indicando que a limpeza foi bem-sucedida e de volta ao padrão de fábrica.
