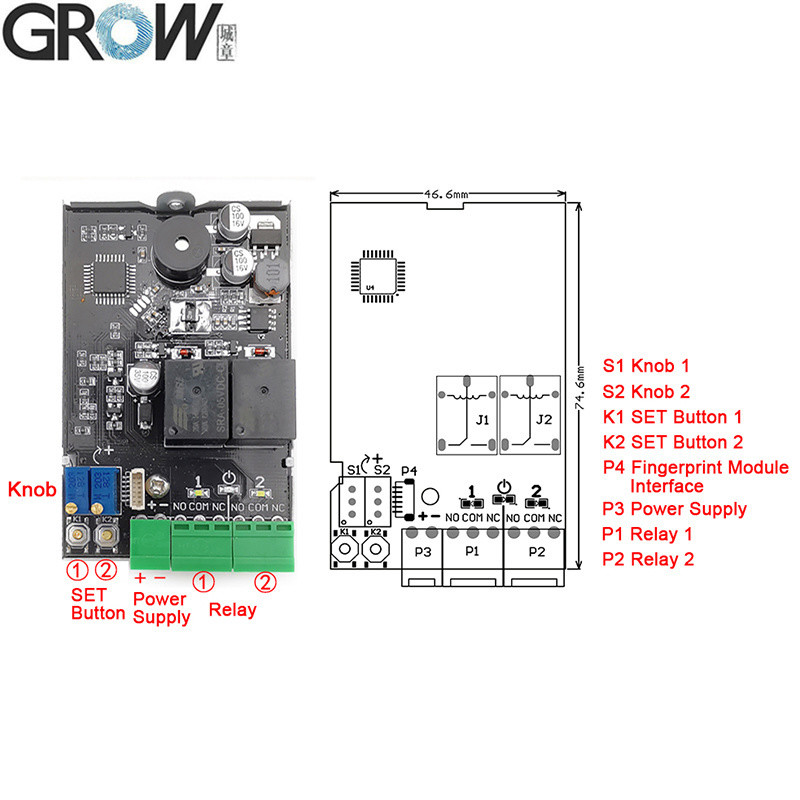

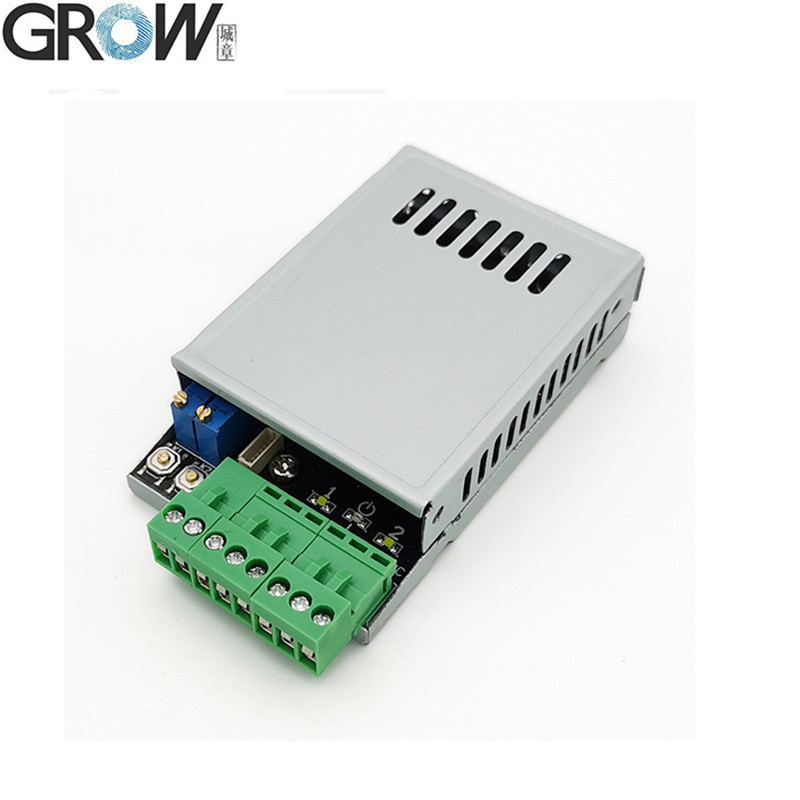

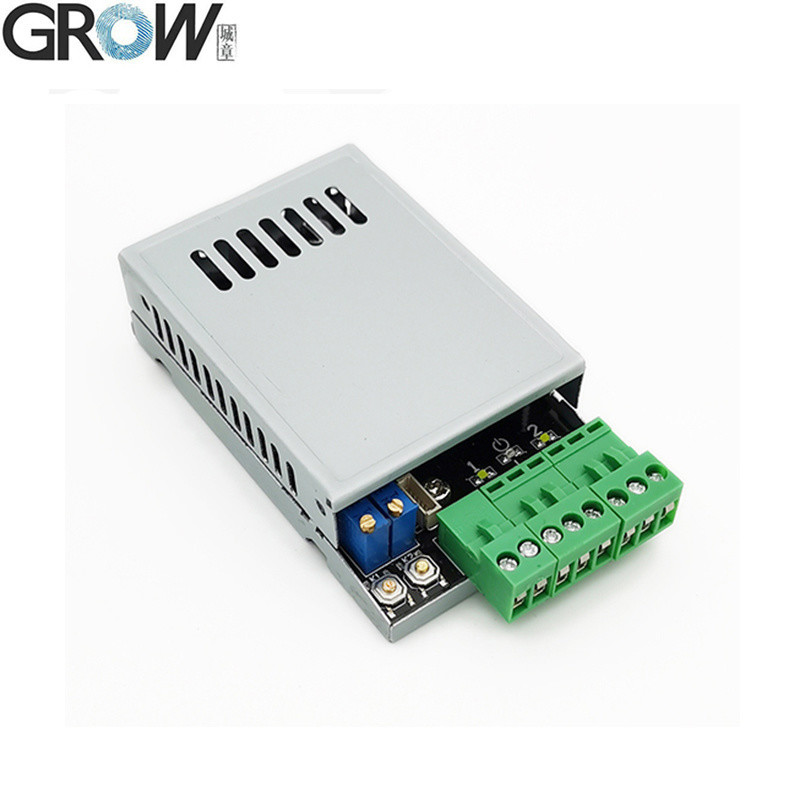

Parâmetros técnicos
·P1: Fornecimento de energia:DC10V-30V
·P2: Saída:Relaio ((Corrente máxima: 10A)
·P3: MX 1.0-6P Módulo de impressões digitais (pode ligar R502, R502-A, R503)
·P4: MX 1.25-6P Módulo de impressões digitais (pode ligar R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Corrente de espera:6mA ((DC12V)
·Capacidade de impressões digitais: 300 peças
Instruções de operação
1. Botão SET ((K1-K2)
1.1 Impressão digital do administrador do registo:Preme o botão SET em breve,sistema no estado do registo do administrador e flash rápido do indicador azul,colocar o mesmo dedo com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. Impressões digitais podem ser registradas continuamente. Se não for necessário adicionar impressões digitais, esperar alguns segundos para sair.
1.2 Excluir a impressão digital:
1.2.1 Excluir as impressões digitais da posição do relé único:Presionar o botão SET correspondente durante muito tempo,a luz do indicador azul piscar rapidamente, ouvir o sinal de sinal "Di" durante muito tempo, soltar o dedo,o indicador de relé acende e ouve música, significa que esta localização das impressões digitais do administrador e do utilizador são eliminadas;
1.2.2 Excluir todas as impressões digitais da posição do relé ((Voltar ao padrão de fábrica):Presionar por muito tempo qualquer botão SET para ouvir o sinal de sinal "Di" duas vezes, soltar o dedo, todas as luzes do indicador acesas,significa operação de inicialização bem sucedidaDe volta ao padrão de fábrica.
2.Registre a impressão digital do usuário: Pressione a impressão digital do administrador por cerca de 10 segundos até ouvir a música e a luz do indicador azul piscar rapidamente, o que significa que pode adicionar a impressão digital do usuário.Coloque o mesmo dedo do usuário com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. A impressão digital pode ser registada continuamente. Se não for necessário adicionar impressão digital, espere alguns segundos para sair. (Nota:O local de armazenamento da impressão digital do utilizador depende do local de armazenamento da impressão digital do administradorSe a impressão digital do administrador for armazenada no n.o 1 e no n.o 2 ao mesmo tempo, a impressão digital do utilizador será armazenada no n.o 1 por defeito.)
3.Eliminar impressão digital do usuário: Pressione a impressão digital do administrador por cerca de 20 segundos até ouvir "Di-" e música, significa que as impressões digitais do usuário neste local são excluídas. (Nota:A localização de exclusão da impressão digital do usuário depende da localização de armazenamento da impressão digital do administrador. Se a impressão digital do administrador for armazenada no n.o 1 e no n.o 2 ao mesmo tempo, as impressões digitais do utilizador no n.o 1 serão apagadas por defeito.)
4.Configurar o tempo de fechamento do relé: rodar S1 ou S2 para definir o tempo de fechamento do relé de 0,5 para 60 segundos.Relais acionados quando as impressões digitais passaramO relé é saída de contato, sinal de interruptor, sem saída de tensão.
5.Uso:Presione o dedo, o relé fecha após a impressão digital passar, e o tempo de fechamento é determinado por S1 ou S2.
Nota:
1. Todas as luzes indicadoras estão desligadas no estado de espera e as luzes estão acesas no estado de funcionamento;
2.Se quiser fechar a luz indicadora do módulo quando estiver no modo normalmente aberto, pressione por muito tempo qualquer botão SET para ouvir o bip longo "Di" três vezes. Repita esta ação para abrir.

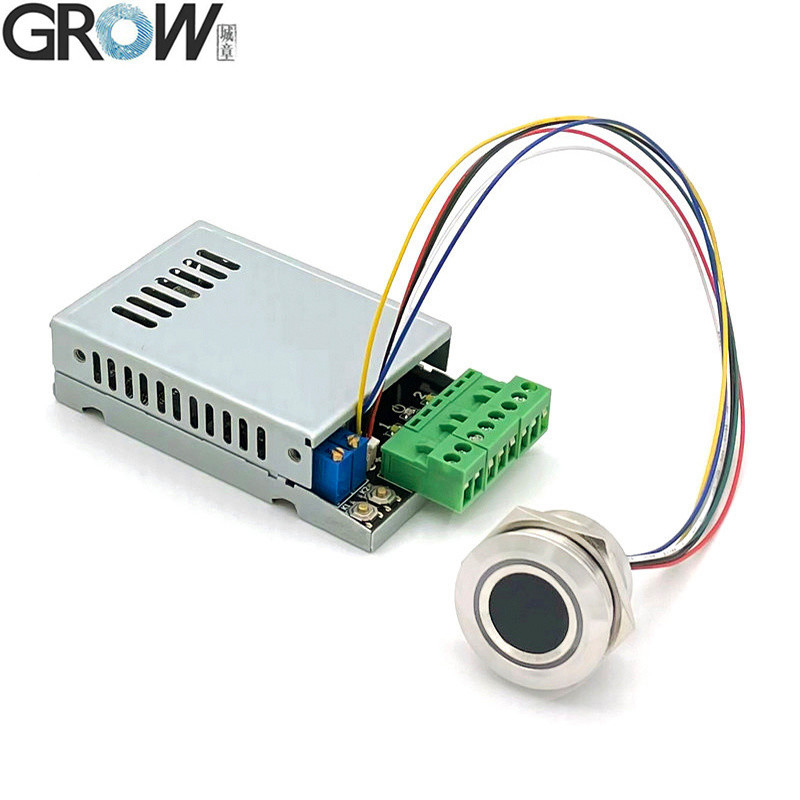

O K220 pode ser utilizado em conjunto com o módulo de impressões digitais R502, R502-A, R502-AW, R503

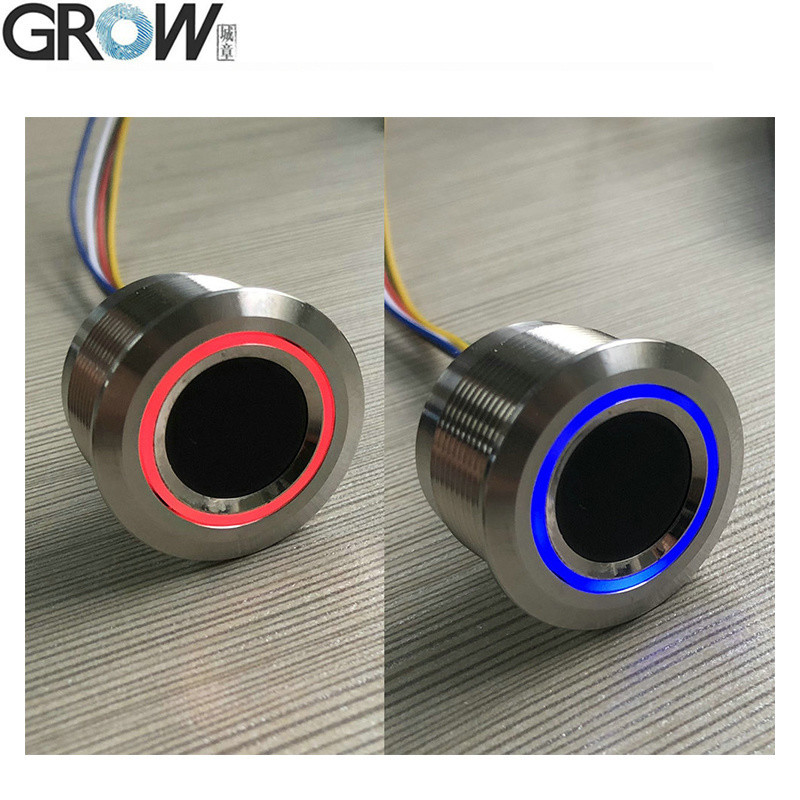

R503 Especificações
| Modelo |
R503 |
| Tipo |
Módulo de impressão digital capacitivo |
| Interface |
UART ((TTL) |
| Resolução |
508 DPI |
| Voltagem |
DC 3,3 V |
| Capacidade de impressões digitais |
200 |
| Arquivo de detecção |
192*192 pixels |
| Corrente de trabalho |
20 mA |
| Corrente de espera |
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA |

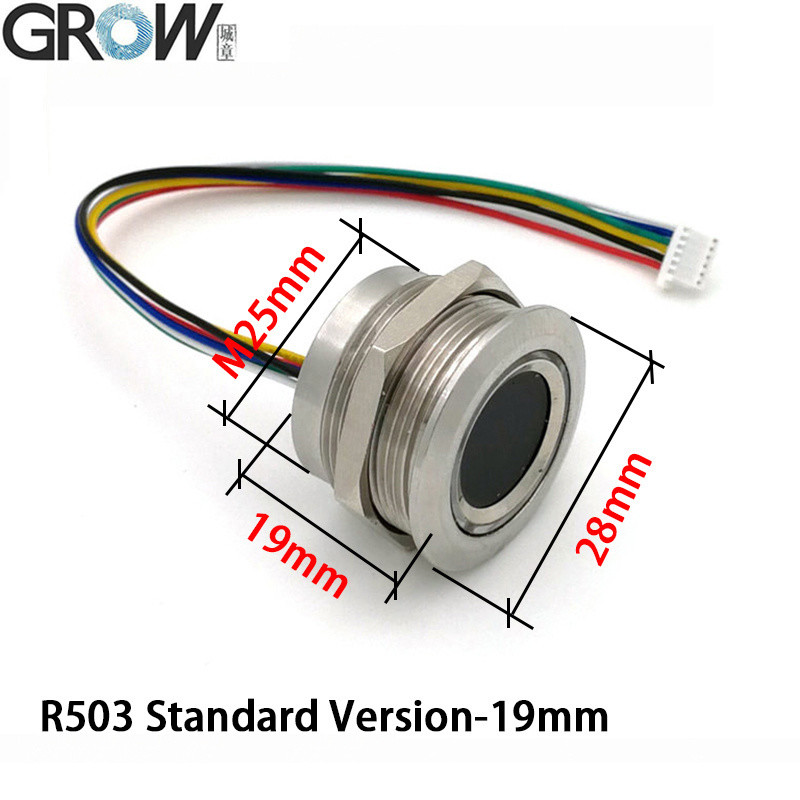

| Tamanho externo do módulo de impressões digitais |
Diâmetro 28 mm |
| Tamanho interno do módulo de impressões digitais |
Diâmetro 23,5 mm |
| Altura do módulo de impressões digitais |
19 mm |
| Área de recolha efetiva |
Diâmetro 15,5 mm |
| Conector |
MX1.0-6Pin |
| Controle de LED |
- Sim, sim. |
| Cor LED |
Azul e Vermelho |
| Velocidade de varredura |
< 0,2 segundos |
| Velocidade de verificação |
< 0,3 segundos |
| Método de correspondência |
1:1; 1:N |
| RRF |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente de trabalho |
-20C --- 60C |
| Umidade de trabalho |
10-85% |
| Capacidade antiestática |
15 KV |
| Intensidade da resistência à abrasão |
1 milhão de vezes |
| Taxa de transferência de mensagens de comunicações (UART): |
(9600 × N) bps, onde N = 1 ~ 12 ((N predefinido = 6, ou seja, 57600 bps) |
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android, Net, Windows e assim por diante.
·Fornecer um manual do utilizador
K220 Operação Vídeo no Youtube:https://youtu.be/YQXeH9AGbco
Se precisar de ficheiros do SDK, por favor contacte-nos.
