GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay
Informação Básica
Lugar de origem: China
Certificação: CE
Quantidade de ordem mínima: 1
Detalhes da embalagem: Cartão
Tempo de entrega: Prazo de entrega na época de pico: no prazo de 15 dias úteis Prazo de entrega fora da época: no praz
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 5000
Melhor preço contacto
Informação detalhada
Modelo nº: K220+R502-A ecrã: Como imagem
Interface de comunicação: RS232 Capacidade de impressões digitais: 200
fonte de alimentação: DC 10V-24V Corrente de espera: <10ma>
Produção: Relais ((Corrente máxima:10A) Pacote de transporte: pacote padrão da caixa da exportação
Especificações: Fonte de alimentação: CC 10V-24V Marca comercial: CREÇÃO
Origem: China Código HS: 8471609000
Habilidade da fonte: 5000 Serviço de voz: Sem serviço de voz
Relógio: Sem relógio Cor: Como imagem
Amostragens: US$ 22,50/peça 1 peça. Min.Order. Personalização: Disponível
Custos de transporte: sobre o custo de envio e o prazo de entrega estimado. Método de pagamento: Pagamento inicial Pagamento completo
Moeda: US$ Devoluções e reembolsos: Pode solicitar o reembolso até 30 dias após a recepção dos produtos.
Destacar:

Módulo Avançado de Controle de Acesso de Impressões Digitais

,

Leitor avançado de impressões digitais

,

Módulo de controlo de acesso de impressão digital fiável

Descrição de produto

GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 0

Parâmetros Técnicos

·Fonte de alimentação: DC10V--24V
·Corrente em modo de espera: <10mA
·Saída: Relé (Corrente máx.: 10A)
·Capacidade de impressão digital: 200 peças
·Tempo do relé: 0,5s-60s ou mais de 60s - No modo normalmente aberto - pressione o dedo - relé aberto, pressione novamente - relé fechado


Instrução de Operação

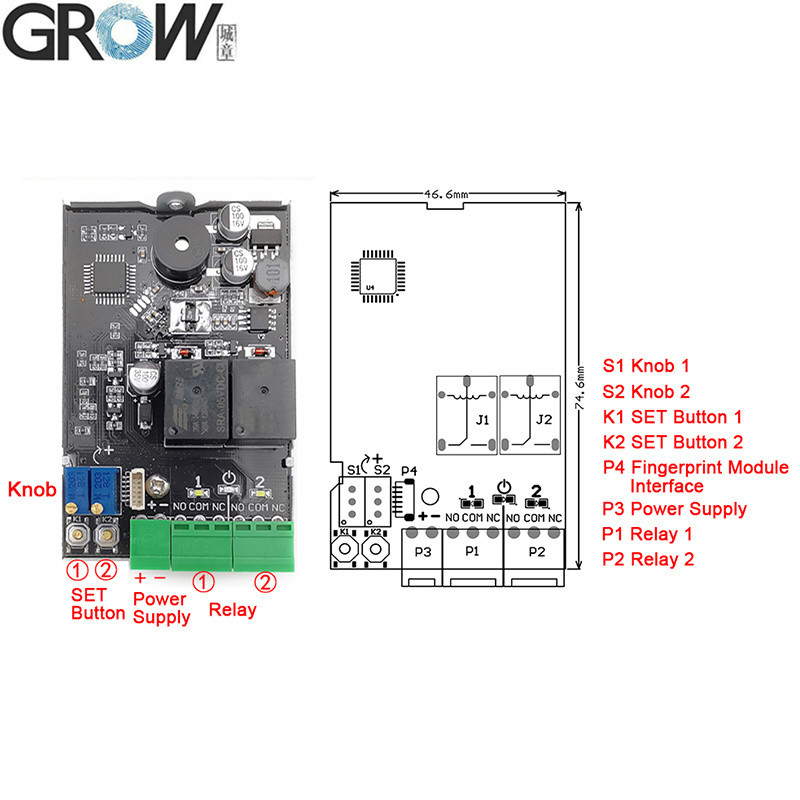

 1. Botão SET (K1-K2)
1.1 Registrar Impressão Digital do Administrador: Pressione o botão SET brevemente, o sistema entra no status de registro do administrador e a luz indicadora azul pisca rapidamente, coloque o mesmo dedo várias vezes na área de coleta de impressão digital até ouvir música, o que significa que o registro da impressão digital foi bem-sucedido. A impressão digital pode ser registrada continuamente. Se não houver necessidade de adicionar impressão digital, aguarde alguns segundos para sair.

1.2 Excluir Impressão Digital:
1.2.1 Excluir impressões digitais de posição de relé único: Pressione e segure o botão SET correspondente, a luz indicadora azul pisca rapidamente, ouça um longo bipe "Di", solte o dedo, a luz indicadora do relé acende e ouça música, o que significa que esta localização das impressões digitais do administrador e do usuário foram excluídas;
1.2.2 Excluir todas as impressões digitais da posição do relé (Voltar para a configuração de fábrica): Pressione e segure qualquer botão SET para ouvir um longo bipe "Di" duas vezes, solte o dedo, todas as luzes indicadoras acendem, o que significa que a operação de inicialização foi bem-sucedida, voltando para a configuração de fábrica.

2. Registrar Impressão Digital do Usuário: Pressione a impressão digital do administrador por cerca de 10 segundos até ouvir a música e a luz indicadora azul piscar rapidamente, o que significa que a impressão digital do usuário pode ser adicionada. Coloque o mesmo dedo do usuário várias vezes na área de coleta de impressão digital até ouvir música, o que significa que o registro da impressão digital foi bem-sucedido. A impressão digital pode ser registrada continuamente. Se não houver necessidade de adicionar impressão digital, aguarde alguns segundos para sair. (Observação: A localização de armazenamento da impressão digital do usuário depende da localização de armazenamento da impressão digital do administrador; Se a impressão digital do administrador for armazenada em No.1 e No.2 ao mesmo tempo, a impressão digital do usuário será armazenada em No.1 por padrão.)

3. Excluir Impressão Digital do Usuário: Pressione a impressão digital do administrador por cerca de 20 segundos até ouvir "Di-" e música, o que significa que as impressões digitais do usuário nesta localização foram excluídas. (Observação: A localização de exclusão da impressão digital do usuário depende da localização de armazenamento da impressão digital do administrador. Se a impressão digital do administrador for armazenada em No.1 e No.2 ao mesmo tempo, as impressões digitais do usuário em No.1 serão excluídas por padrão.)

4. Definir Tempo do Relé: Gire S1 ou S2 para definir o tempo de fechamento do relé de 0,5 a 60 segundos. Quando for superior a 60 segundos, estará no estado normalmente aberto normalmente fechado, o relé é operado quando a impressão digital é passada e, em seguida, o relé é liberado quando a impressão digital é passada novamente, o relé é operado e liberado circularmente. O relé é saída de contato, sinal de comutação, sem saída de tensão.

5. Uso: Pressione o dedo, o relé fecha após a passagem da impressão digital e o tempo de fechamento é determinado por S1 ou S2.


Observação:
1. Todas as luzes indicadoras estão apagadas no estado de espera e as luzes estão acesas no estado de trabalho;
2. Se quiser desligar a luz indicadora do módulo no modo normalmente aberto, pressione e segure qualquer botão SET para ouvir um longo bipe "Di" três vezes. Repita esta ação para abrir.

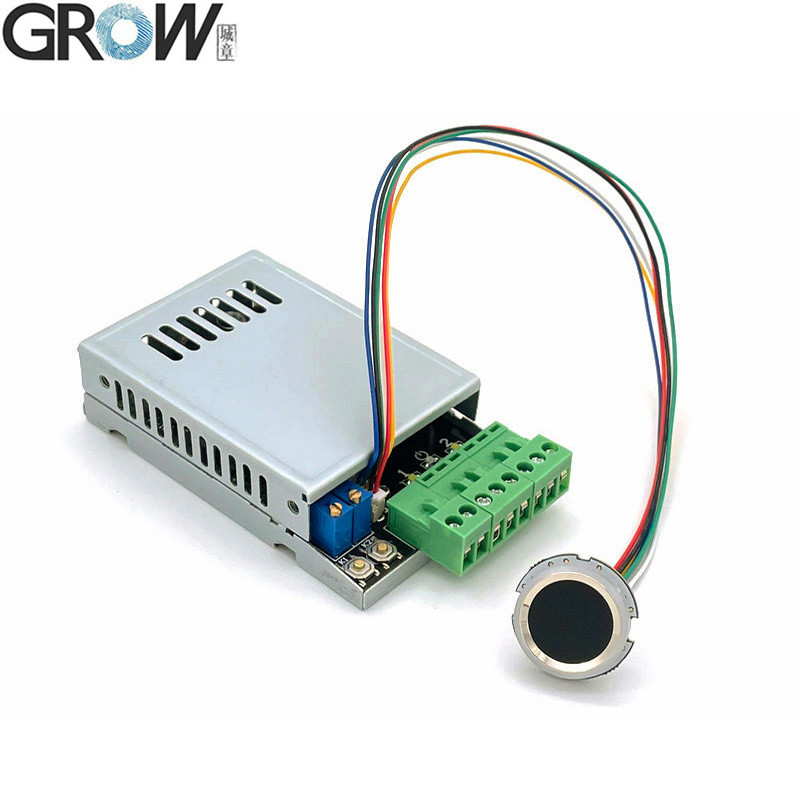

K220 pode ser usado em conjunto com o módulo de impressão digital R502-A, R502-AW, R502-F, R503

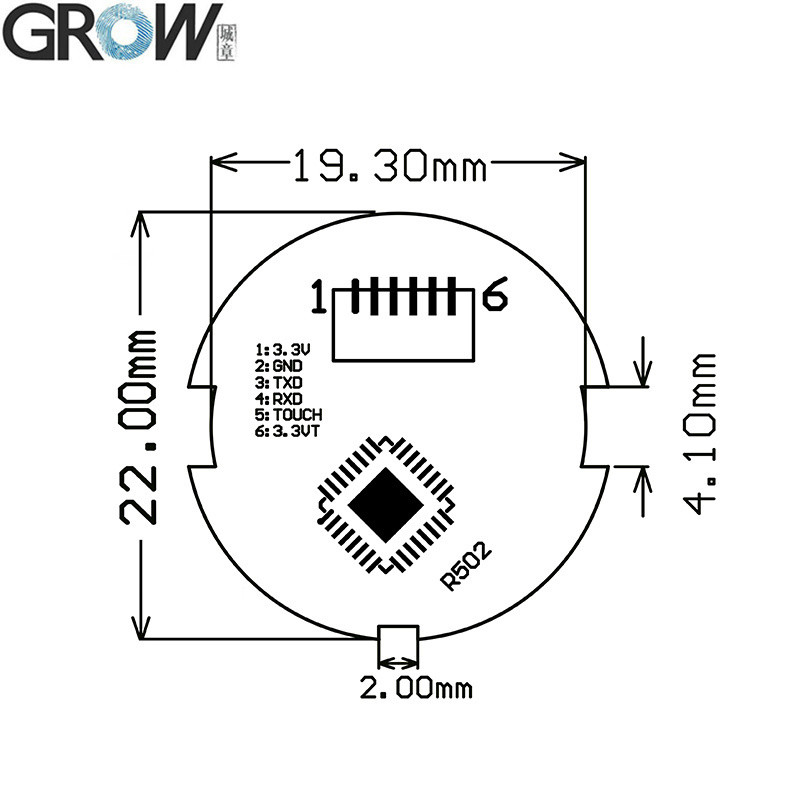

Especificações R502-A

Modelo R502-A
Tipo Módulo de Impressão Digital Capacitivo
Interface UART(TTL)
Resolução 508 DPI
Tensão DC 3.3V
Capacidade de Impressão Digital 200
Matriz de detecção 192*192 pixels
Corrente de trabalho 20mA
Corrente em espera Tensão típica em espera ao toque: 3,3V, Corrente média: 2uA
Tamanho externo do módulo de impressão digital Diâmetro 22 (mm)
Tamanho interno do módulo de impressão digital Diâmetro 19,5 (mm)
Altura do módulo de impressão digital 5 (mm)
Área de coleta efetiva Diâmetro 15,5 (mm)
Conector SH1.0-6Pin
Controle LED SIM

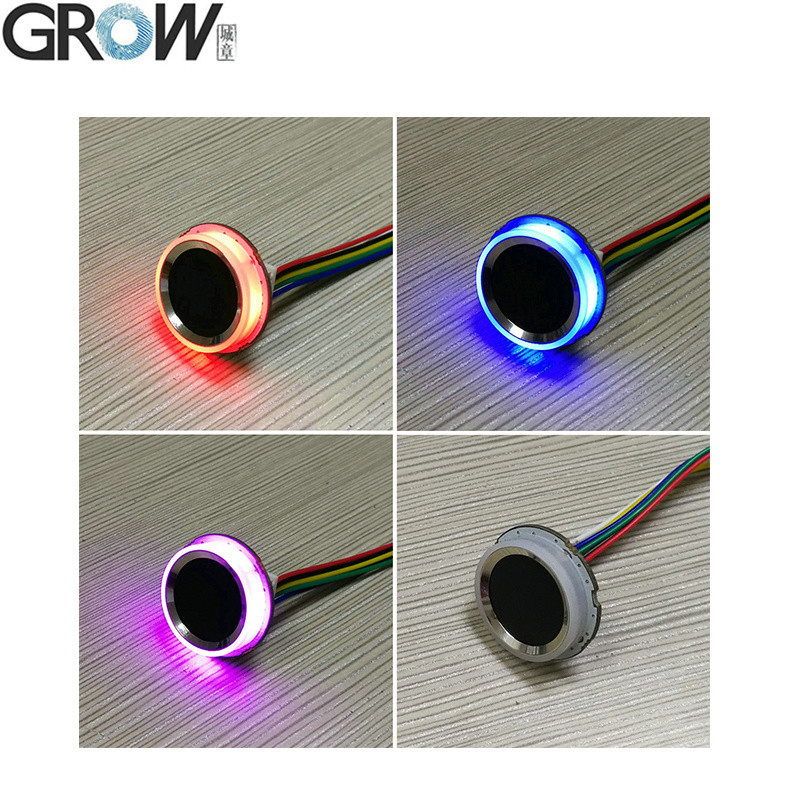

Cor do LED Roxo e Azul e Vermelho
Velocidade de digitalização < 0,2 segundo
Velocidade de verificação < 0,3 segundo
Método de correspondência 1:1; 1:N
FRR ≤1%
FAR ≤0,001%
Ambiente de trabalho -20C ---60C
Umidade de trabalho 10-85%
Capacidade antiestática 15KV
Intensidade de resistência à abrasão 1 milhão de vezes
Taxa de transmissão de comunicação (UART): (9600 × N) bps onde N = 1 ~ 12 (padrão N = 6, ou seja, 57600bps)


Arquivos

·Fornecer arquivos SDK de referência gratuitos para Arduino, Android, .Net, Windows e assim por diante.
·Fornecer Manual do Usuário


Vídeo de operação K220 no Youtube: https://youtu.be/YQXeH9AGbco

Se precisar de arquivos SDK, entre em contato conosco.



GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 1GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 2GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 3GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 4GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 5GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 6
GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 7GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 8
GROW K220+R502-A DC10-24V Placa de Controle de Acesso por Impressão Digital com Saída de Dois Relés e Administrador/Usuário 0.5s-60s-Relé Normalmente Aberto 9
