Informação detalhada

Modelo N.O.:	K236-A+R503	Ecrã:	Como imagem
Interface de comunicação:	RS232, USB	Capacidade de impressões digitais:	80
Fornecimento de energia:	DC 6V (4*bateria AAA)	Corrente à espera:	< 7ua
Produção:	DC5-6V, 300mA	K236-a Tamanho:	8747,116,5 mm
R503 Tamanho:	Diâmetro 28 mm	Pacote de transporte:	pacote padrão da caixa da exportação
Especificações:	DC 6V (4*bateria AAA)	Marca comercial:	CREÇÃO
Origem:	China	Código do SH:	8471609000
Habilidade da fonte:	5000	Serviço de voz:	Sem serviço de voz
Relógio:	Sem relógio	Cores:	Como imagem
Amostragens:	US$ 23,4 / peça 1 peça (Min.Order)	Personalização:	Disponível
Custos de transporte:	sobre o custo de envio e o prazo de entrega estimado.	:	Pagamento inicial Pagamento completo
Moeda:	US$	Devoluções e reembolsos:	Pode solicitar o reembolso até 30 dias após a recepção dos produtos.

Descrição de produto

K236-A Parâmetros técnicos

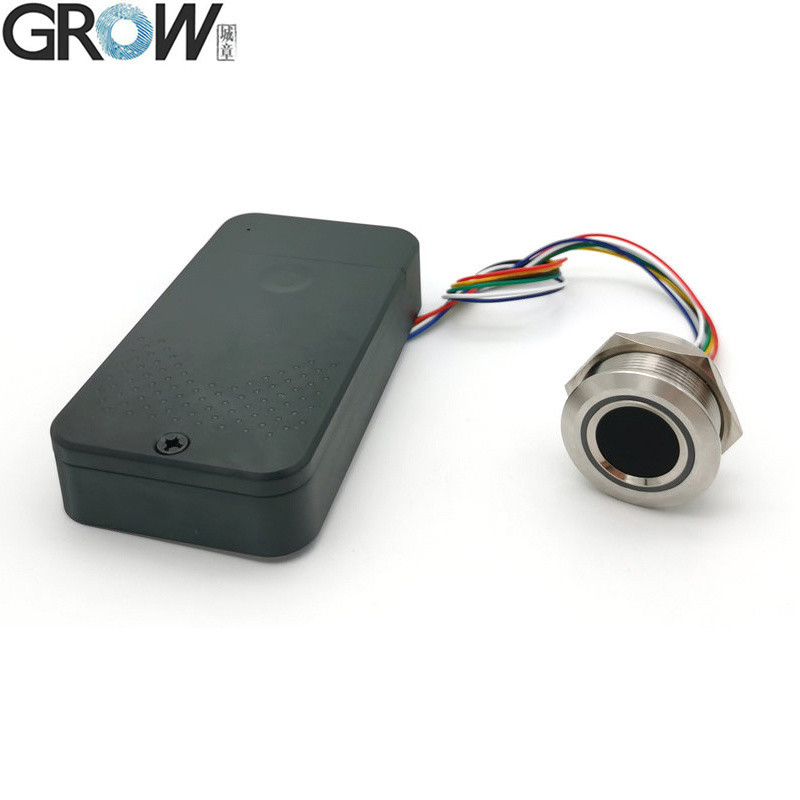

*K236-Um painel de controlo de impressões digitais, com caixa de baterias e painel de circuito integrado e design de baixo consumo de energia.
A fonte de alimentação é uma bateria 4 AAA.
*Tem função de impressão digital de administrador e de utilizador.
* Podem ser selecionados dois modos de saída, adequados para o corpo de bloqueio electrónico, o relé e outros equipamentos.
* K236-A pode ser utilizado com módulos de impressões digitais R502, R502A, R502AW, R503.

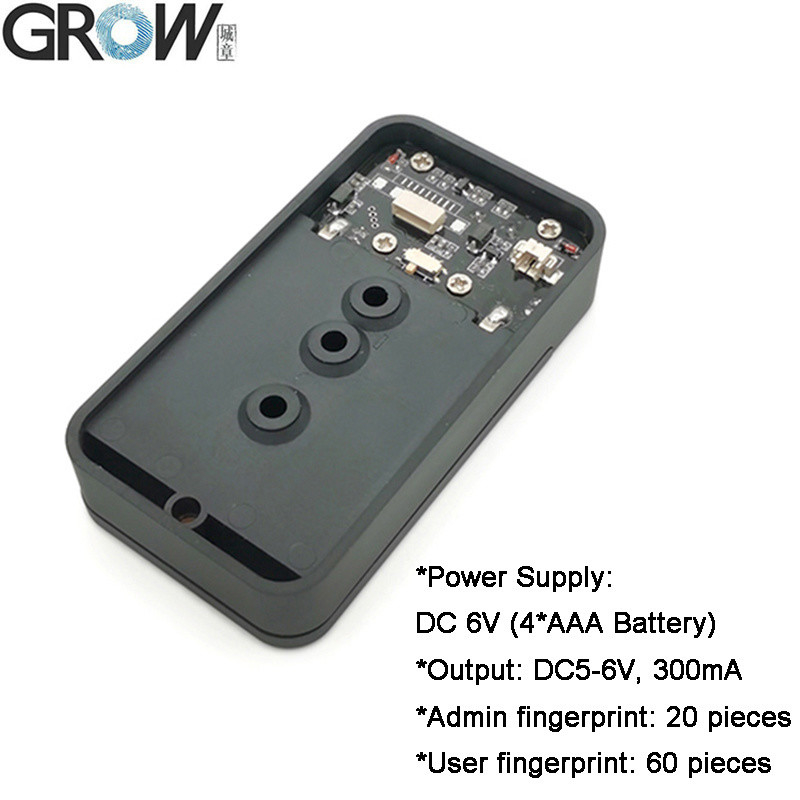

·Fornecimento de energia: 6V DC (4*bateria AAA)
·Currente de controlo em posição de espera: < 7 uA
·Capacidade de impressões digitais:
Impressão digital do administrador: 20 peças
Impressão digital do utilizador: 60 peças
·Saída: DC5-6V, 300mA

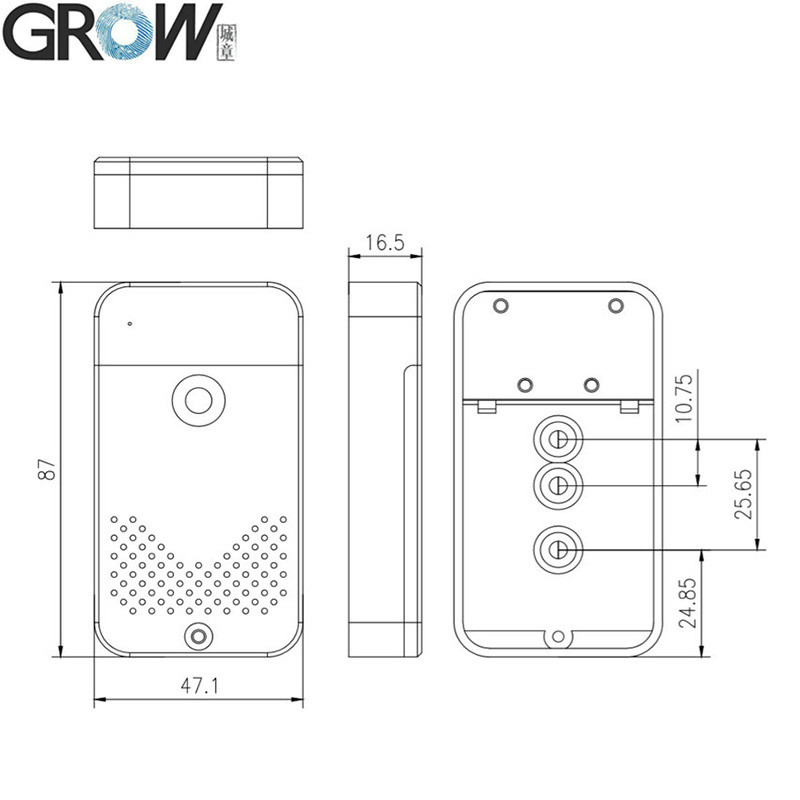

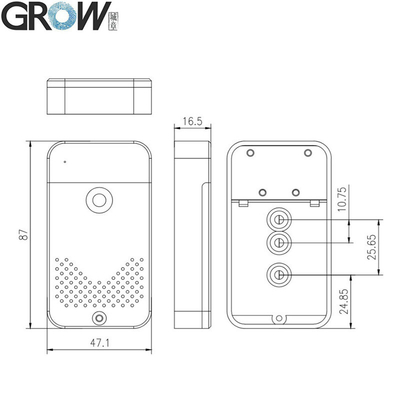

·Tamanho: 87*47,1*16,5 mm

K236-A Instruções de operação

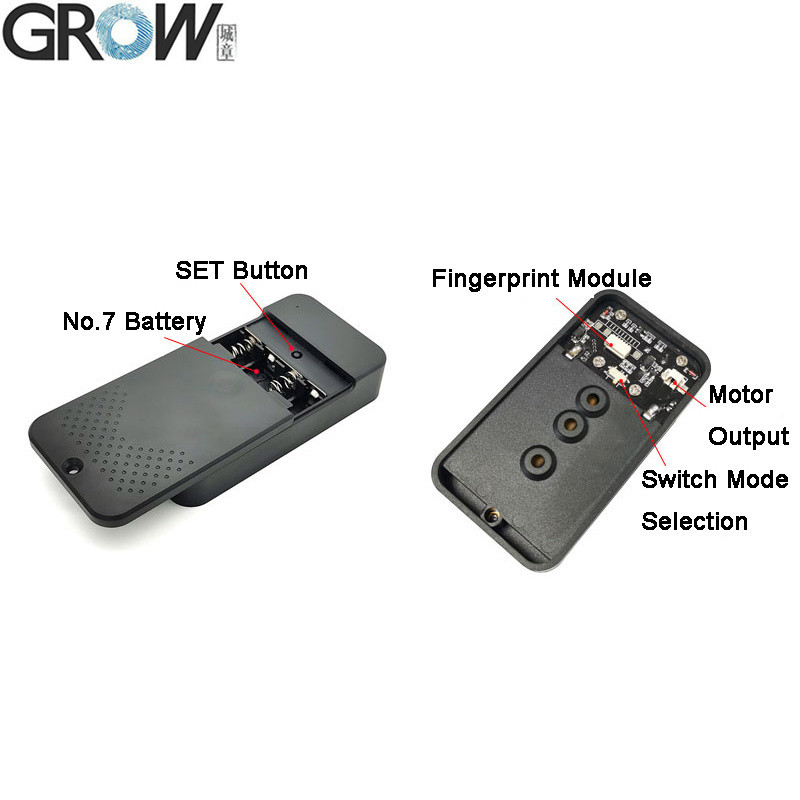

1.Impressão digital do administrador do registo:Preme o botão SET em breve, sistema no estado do registo do administrador e o indicador azul acende rapidamente,colocar o mesmo dedo com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedidoAs impressões digitais podem ser registadas continuamente. Se não for necessário adicionar impressões digitais, espere alguns segundos para sair.
2.Registre a impressão digital do usuário: Pressione a impressão digital do administrador até que a luz do indicador azul pisque rapidamente e ouça a música, significa que pode adicionar a impressão digital do usuário.Coloque o mesmo dedo do usuário com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. Impressões digitais podem ser registradas continuamente. Se não for necessário adicionar impressões digitais, esperar alguns segundos para sair.

3.Excluir impressão digital do usuário: Pressione a impressão digital do administrador até que a luz vermelha do indicador pisque rápido e ouça "Di", remova o dedo, a luz vermelha do indicador pisque lentamente, pressione o dedo novamente,Ouvir "Di-Di-Di" e música, significa que as impressões digitais do utilizador são apagadas.

4.Voltar ao padrão de fábrica:Presione o botão SET até ouvir o sinal de sinal "Di-Di-Di" e solte o botão, significa que a operação de inicialização foi bem sucedida.

5. Selecção do modo: definido pelo interruptor de ligação:

[à direita]:Saída DC5V e manutenção de 0,5 segundos; parada de 5 segundos, em seguida, saída de tensão baixa e manutenção de 0,5 segundos.

Manter a saída DC5V até remover o dedo.

Nota:
1.Quando a tensão for inferior a DC4.7V, a luz vermelha acende, o que significa o aviso de baixa tensão.
2.No modo "à esquerda", quando for necessário registar/apagar a impressão digital do utilizador, após pressionar com êxito a impressão digital do administrador,levantando o dedo, em seguida, pressione o mesmo dedo do administrador novamente até que a luz indicador azul / vermelho piscar rápido e ouvir a música, então pode registar/apagar a impressão digital do utilizador.
3Qualquer impressão digital pode ser usada quando a fábrica está em funcionamento, e esta função é desativada após a impressão digital ser registada.

R503 Especificação

Modelo	R503
Tipo	Módulo de impressão digital capacitivo
Interface	UART ((TTL)
Resolução	508 DPI
Voltagem	DC 3,3 V
Capacidade de impressões digitais	200
Arquivo de detecção	192*192 pixels
Corrente de trabalho	20 mA
Corrente de espera	Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA

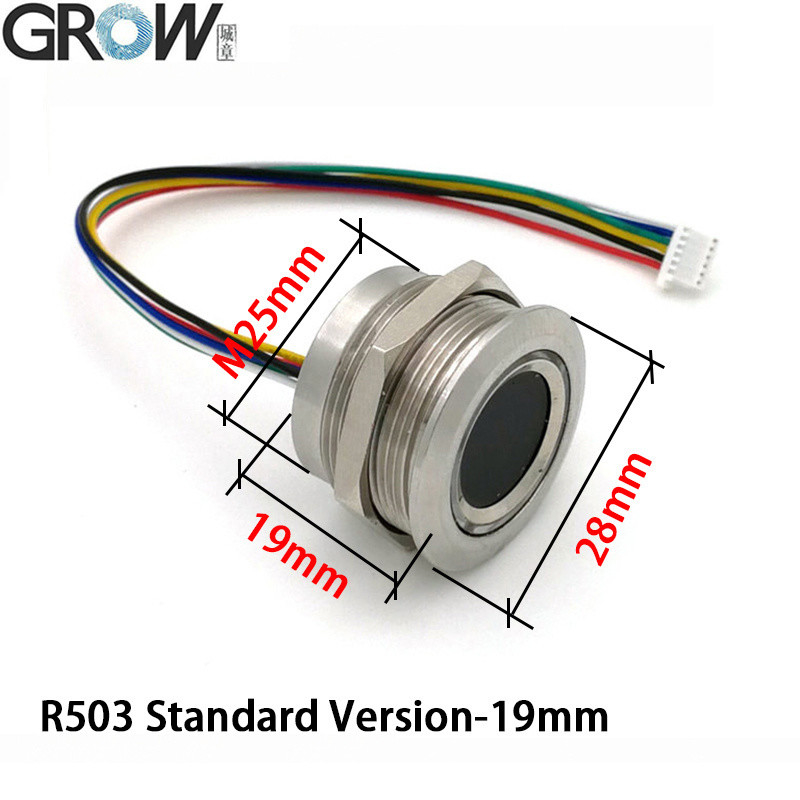

Tamanho externo do módulo de impressões digitais	Diâmetro 28 mm
Tamanho interno do módulo de impressões digitais	Diâmetro 23,5 mm
Altura do módulo de impressões digitais	19 mm
Área de recolha efetiva	Diâmetro 15,5 mm
Conector	MX1.0-6Pin
Controle de LED	- Sim, sim.

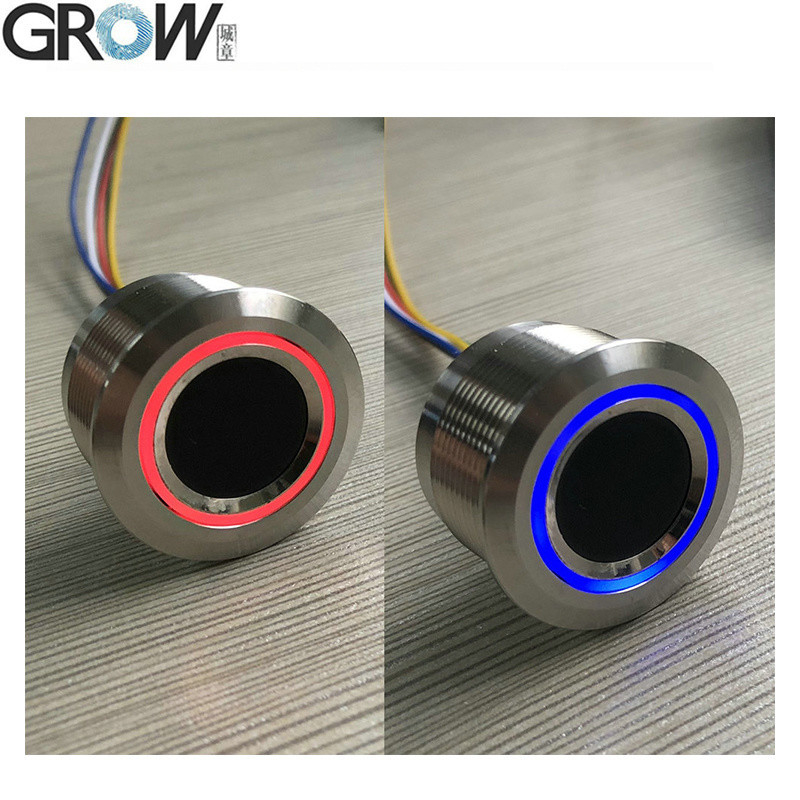

Cor LED	Azul e Vermelho
Velocidade de varredura	< 0,2 segundos
Velocidade de verificação	< 0,3 segundos
Método de correspondência	1:1; 1:N
RRF	≤ 1%
FAR	≤ 0,001%
Ambiente de trabalho	-20C --- 60C
Umidade de trabalho	10-85%
Capacidade antiestática	15 KV
Intensidade da resistência à abrasão	1 milhão de vezes
Taxa de transferência de mensagens de comunicações (UART):	(9600 × N) bps, onde N = 1 ~ 12 ((N predefinido = 6, ou seja, 57600 bps)

Arquivos:
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android, Net, Windows e assim por diante.
·Fornecer um manual do utilizador

Se precisar de ficheiros do SDK, por favor contacte-nos.
