Painel de controle de acesso de impressões digitais Arduino

Parâmetros técnicos KS220-L
Parâmetro técnico:
·Fornecimento de energia: DC 30-75V
·Corrente de espera: 3,5 mA
·Capacidade de impressões digitais:
·Impressão digital do administrador: 10 peças

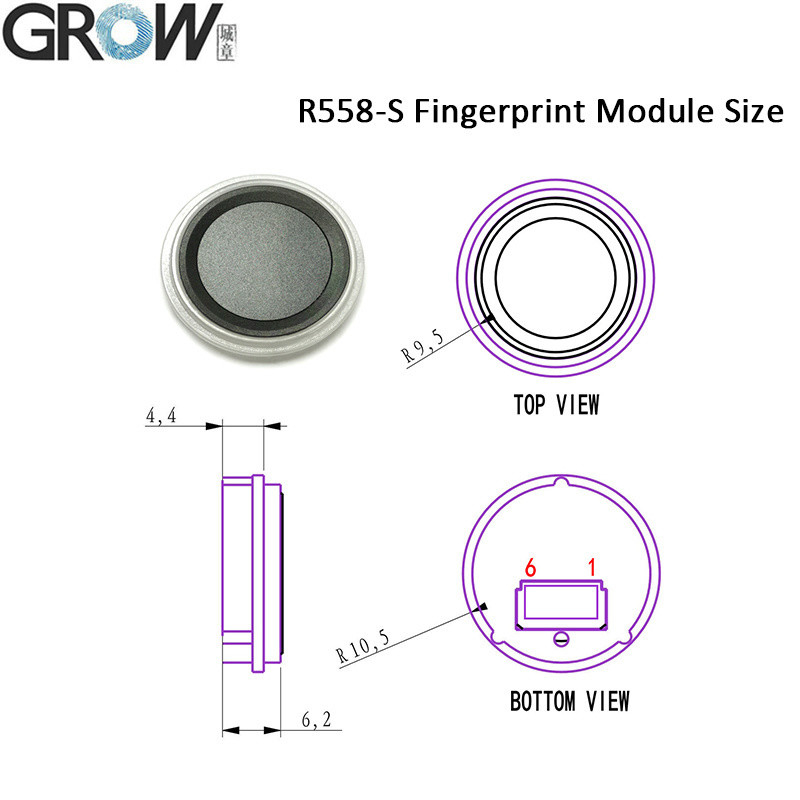

·Impressão digital do utilizador: R503/R502-F:190 peças R558/R558S:110 peças
·Saída: Relais
·Modo de relevo: modo de auto-bloqueio, modo de ignição, modo jog

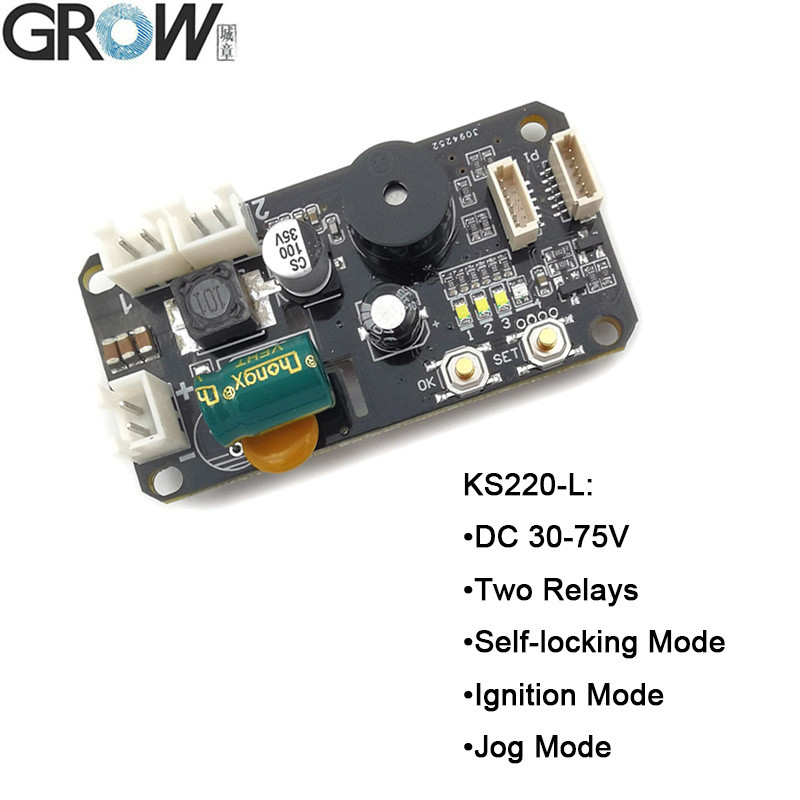

DC30-75V, saída de 2 relés, impressão digital do administrador/usuário, modo jogging, modo auto-bloqueio, modo ignição

Instruções de operação KS220-L
(No estado de funcionamento da fábrica, o relé n.o 1 em modo de auto-bloqueio, o relé n.o 2 em modo de ignição.)

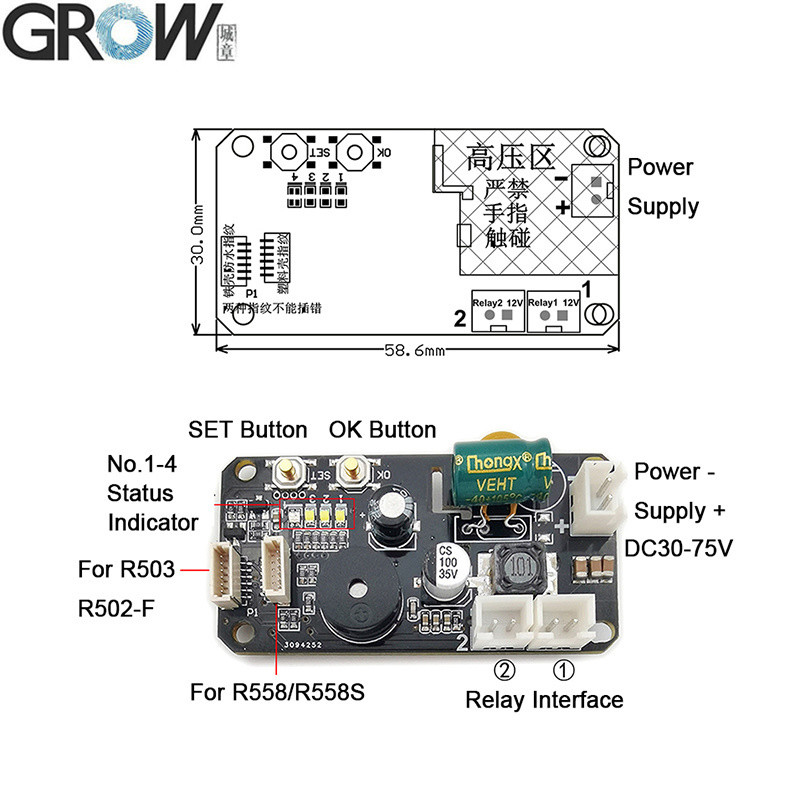

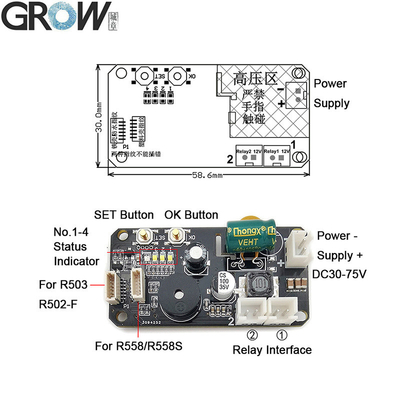

1- Impressão digital do administrador do registo:Pressione o botão SET, o indicador de estado número 4 mostra azul, depois pressione o botão OK para confirmar, agora o flash LED do módulo de impressões digitais,colocar o mesmo dedo do administrador com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. Impressão digital pode ser registrada continuamente e pode registrar 10 peças de impressão digital do administrador; se não for necessário adicionar mais impressão digital, esperar alguns segundos para sair.Se o administrador estiver totalmente registado, ele será automaticamente sair do estado de registro do administrador depois de ouvir "DiDiDi". Ele vai começar a registrar impressão digital do usuário se pressionar o botão SET novamente.A impressão digital do administrador não tem função de desbloqueio.A impressão digital do administrador mostra o LED de anel roxo, a impressão digital do usuário mostra o LED de anel azul.

2Impressão digital do utilizador registado:Pressione a impressão digital do administrador até que o módulo mostre a luz do indicador azul e ouça a música, significa que pode adicionar a impressão digital do usuário.Coloque o mesmo dedo do usuário com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedidoAs impressões digitais podem ser registadas continuamente quando o sistema estiver no estado de registo; se não for necessário adicionar mais impressões digitais, esperar alguns segundos.

3. Elimine a impressão digital do utilizador:Pressione a impressão digital do administrador até que o módulo mostre luz vermelha e ouça o sinal de sinal "DiDiDi" e música, significa que as impressões digitais do usuário são excluídas.

4- De volta ao padrão de fábrica:Pressione o botão SET repetidamente, até que o indicador de estado NO.4 mostre vermelho,Então, pressione o botão OK até que o módulo de impressões digitais mostre o indicador vermelho, a luz pisca rápido e ouvir música significa que a operação de inicialização foi bem sucedida..

5.Como utilizar o relé 1:Pressione a impressão digital do usuário registrado.

6- Como usar o relé 2:A impressão digital do usuário registrado mostra luz azul.

Nota:
1Qualquer impressão digital pode ser utilizada no estado de fábrica, mas a função será inválida após o registo da impressão digital.



Arquivos do produto

·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador

Pode descarregar o manual de utilização do KS220-L a partir deste link:
A Comissão considerou que a Comissão não cumpriu as obrigações que lhe incumbem.

Se precisar de ficheiros do SDK, por favor contacte-nos.
