GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System
Informação Básica
Lugar de origem: China
Certificação: CE
Quantidade de ordem mínima: 1
Detalhes da embalagem: Cartão
Tempo de entrega: Prazo de entrega na época de pico: no prazo de 15 dias úteis Prazo de entrega fora da época: no praz
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 5000
Melhor preço contacto
Informação detalhada
Modelo N.O.: KR501 ecrã: Como imagem
Interface de comunicação: RS232 Capacidade de impressões digitais: 20
Fornecimento de energia: CC 3,7-10V produção: 1 Segundo, 3.3V-500mA
Corrente de espera para a placa de controlo: 2.5-7ua, Valor típico: 3ua Corrente de trabalho: 40-250 mA, Valor típico: 45 mA
Tamanho: Diâmetro 36 mm Pacote de transporte: pacote padrão da caixa da exportação
Especificações: Fonte de alimentação: CC 3,7-10V Marca comercial: CREÇÃO
Origem: CHINA Código do SH: 8471609000
Habilidade da fonte: 5000 Tamanho da embalagem: 13.00cm * 8.00cm * 9.00cm
Peso bruto do pacote: 0.100kg Serviço de voz: Sem serviço de voz
Relógio: Sem relógio Cores: Como imagem
Amostragens: US$ 6,5/Piece 1 Piece (Min.Order) Personalização: Disponível
Custos de transporte: sobre o custo de envio e o prazo de entrega estimado. Método de pagamento: Pagamento inicial Pagamento completo
Moeda: US$ Devoluções e reembolsos: Pode solicitar o reembolso até 30 dias após a recepção dos produtos.
Destacar:

3.3V Painel de controlo de impressões digitais

,

3.3V módulo de digitalização de impressões digitais

,

Painel de controlo de impressões digitais de saída de alto nível

Descrição de produto

GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 0

Parâmetros técnicos

DC3.7-10V, saída de alto nível, saída:1 segundo, 3.3V-500mA

·Capacidade de impressões digitais: 20
·Tensão de trabalho: CC 3,7-10V
·Corrente de espera (excluindo equipamento externo): 2,5-7uA valor típico: 3uA
·Corrente de trabalho (excluindo equipamento externo): 40-250mA Valor típico: 45mA
·Saída: 1s, 3.3V-500mA
·Alarme de baixa tensão: ≤ 4,8 V

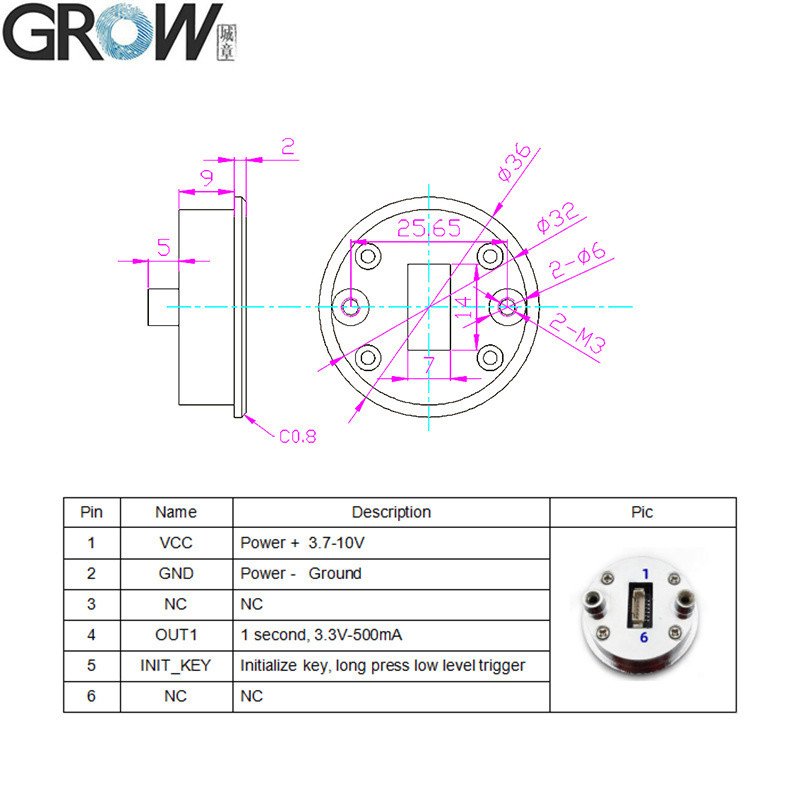

Definição de pin:
Pinhas Nome Descrição
1 CCC Potência +3.7-10V
2 GND Potência - Terreno
3 NC NC
4 OUT1 1 segundo, 3.3V-500mA
5 INIT_KEY Tela de inicialização, aperte o gatilho de baixo nível.
6 NC NC


Instruções de operação

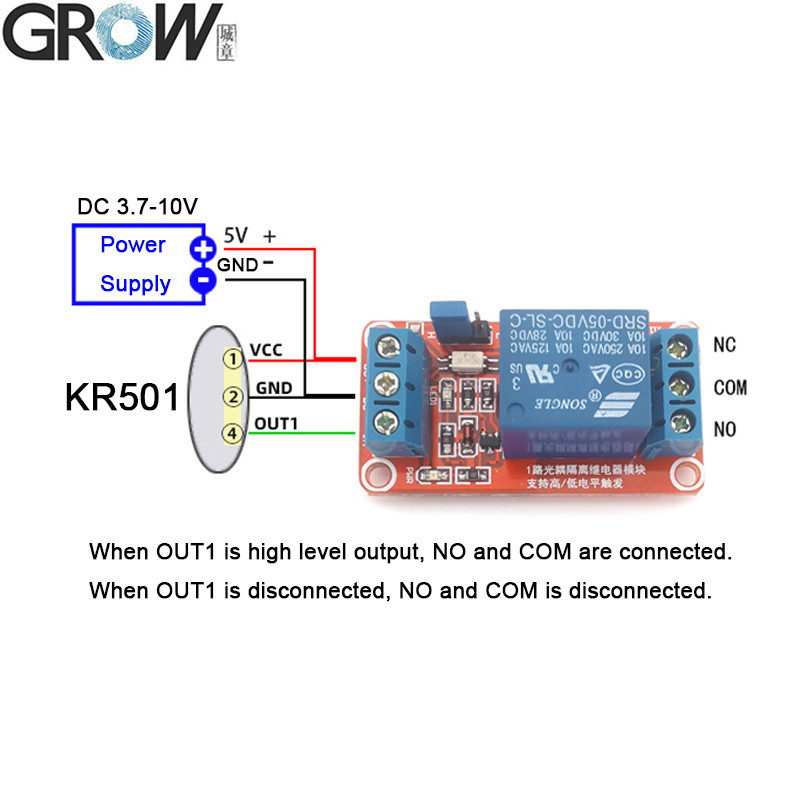

Após a impressão digital ser passada, o pin OUT1 emite um sinal com uma tensão de 3,3 V e uma corrente de 500 ma por 1 segundo.

1Regista a impressão digital:Pressione durante muito tempo a impressão digital registada ((No estado inicial, pressione qualquer impressão digital), até que a luz indicadora azul se acenda e a audição de música, significa que o sistema está no estado de registro,Pressione o dedo com várias vezes na área de coleta de impressões digitais, cada pressão têm "di" som, até ouvir música significa registro de impressão digital bem sucedido. impressão digital pode ser registrado continuamente quando o sistema em estado de registro; se não precisar adicionar impressão digital mais,Esperando alguns segundos.
Nota:No estado de inicialização, deve ter que registrar mais de 2 impressões digitais corretas pela primeira vez, em seguida, o sistema pode ser removido do estado de inicialização.

2. Excluir impressão digital ((Voltar ao estado de inicialização):
2.1 Pressionar a impressão digital registada durante muito tempo, até que a luz vermelha do indicador se acenda, significa que todas as impressões digitais são eliminadas e voltam ao estado de inicialização.
2.2 Usar o pin INIT_KEY. No estado de espera, fazer a ligação ao solo do pin INIT_KEY, até que o indicador vermelho se ligue, ouvir o som "Di", desconectar a ligação ao solo, o indicador virar verde,significa que todas as impressões digitais são apagadas e de volta ao estado de inicialização.




GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 1
GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 2GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 3GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 4GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 5GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 6GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 7

GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 8GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 9GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 10
GROW KR501 Alta saída de nível DC3.3-10V Painel de controlo de impressão digital com módulo de impressão digital para sistema de controlo de acesso 11
