Informação detalhada

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Capacidade de impressões digitais:	20
Power Supply:	DC 3.7-10V	Produção:	1 Segundo, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Corrente de trabalho:	40-250 mA, Valor típico: 45 mA

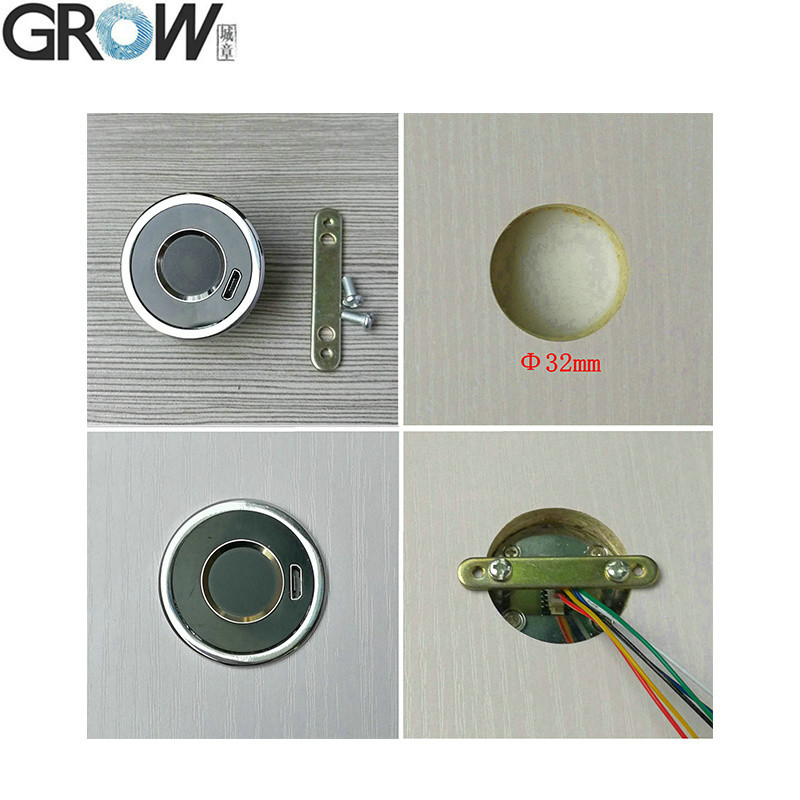

Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Especificações:	Fonte de alimentação: CC 3,7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Cor:	Como imagem
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Personalização:	Disponível
Shipping Cost:	about shipping cost and estimated delivery time.	Método de pagamento:	Pagamento inicial Pagamento completo
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Destacar:	3.3V Painel de controlo de impressões digitais , 3.3V módulo de digitalização de impressões digitais , Painel de controlo de impressões digitais de saída de alto nível

Descrição de produto

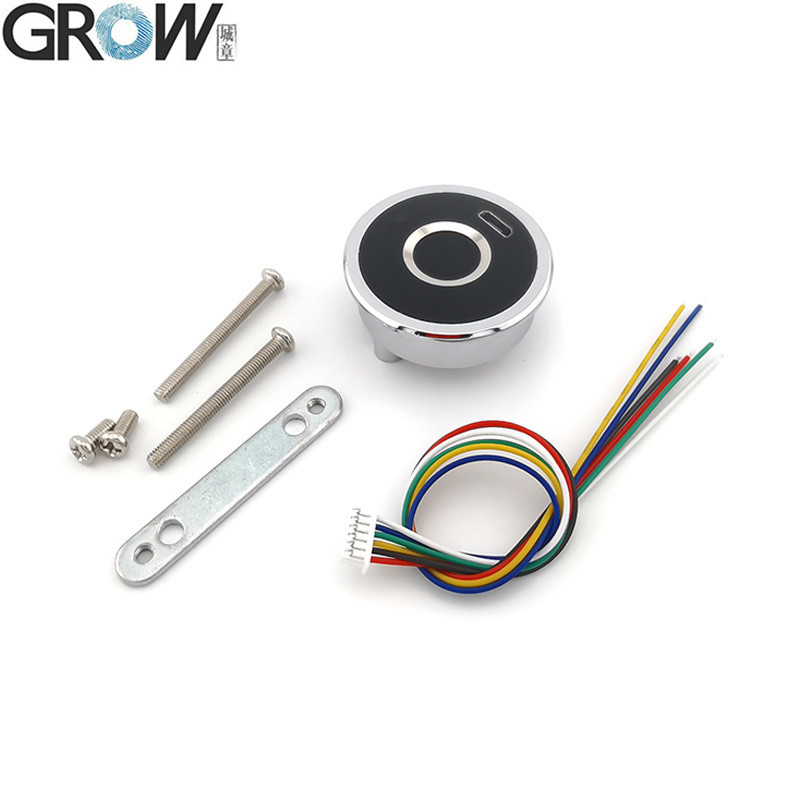

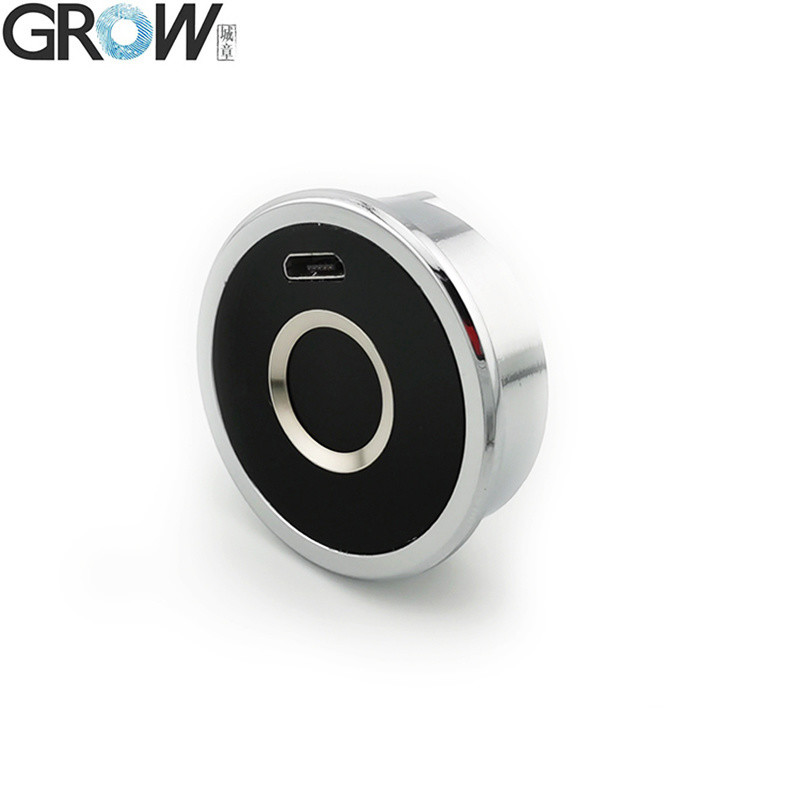

Modulo de controlo de impressões digitais

Parâmetros técnicos

DC3.7-10V, saída de alto nível, saída:1 segundo, 3.3V-500mA

·Capacidade de impressões digitais: 20

·Tensão de trabalho: CC 3,7-10V

·Corrente de espera (excluindo equipamento externo): 2,5-7uA valor típico: 3uA

·Corrente de trabalho (excluindo equipamento externo): 40-250mA Valor típico: 45mA

·Saída: 1s, 3.3V-500mA

·Alarme de baixa tensão: ≤ 4,8 V

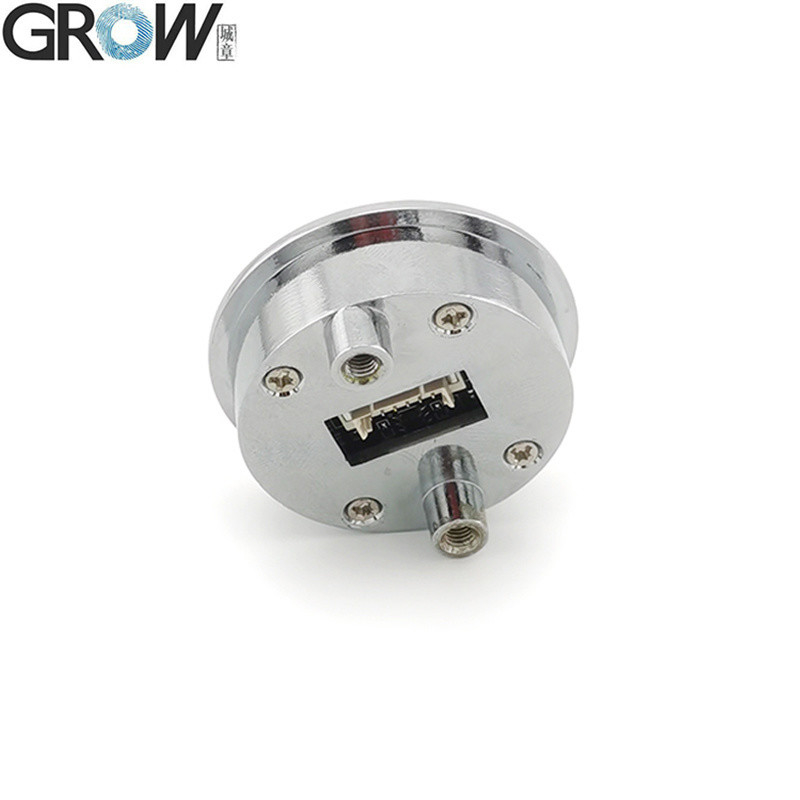

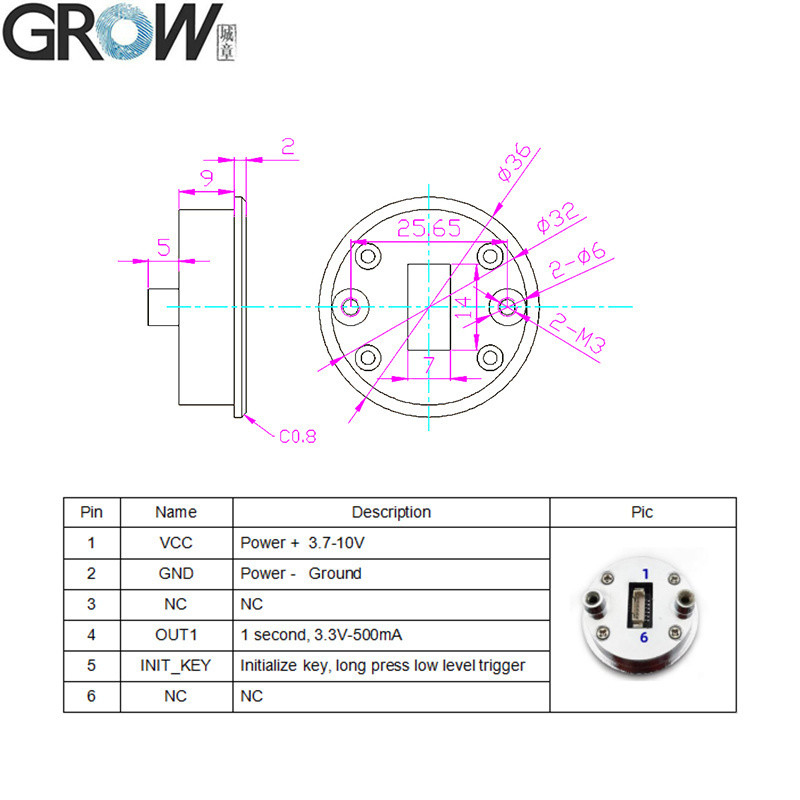

Definição de pin:

Pinhas	Nome	Descrição
1	CCC	Potência +3.7-10V
2	GND	Potência - Terreno
3	NC	NC
4	OUT1	1 segundo, 3.3V-500mA
5	INIT_KEY	Tela de inicialização, aperte o gatilho de baixo nível.
6	NC	NC

Instruções de operação

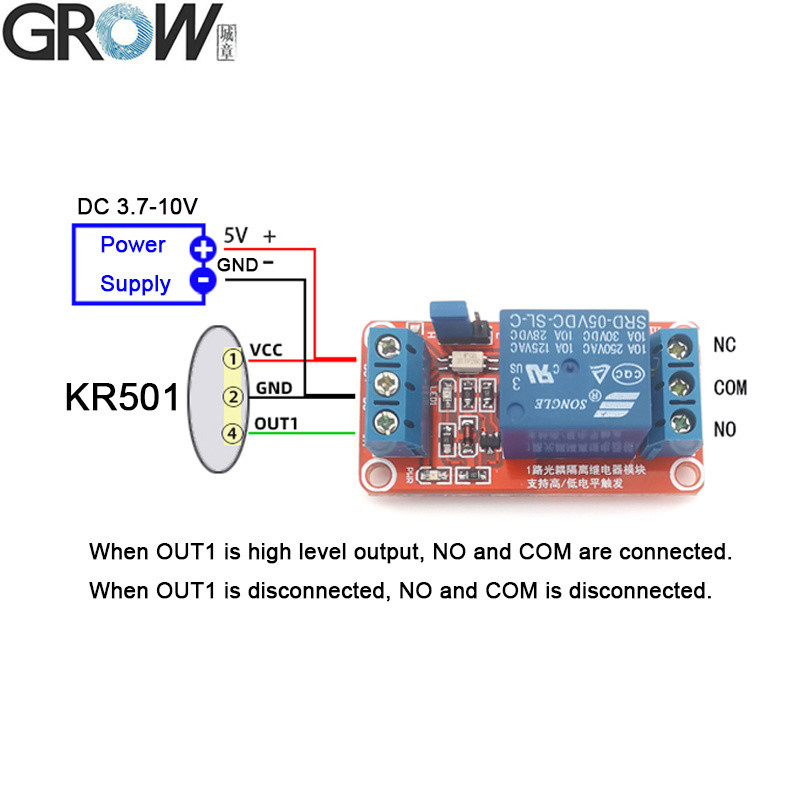

Após a impressão digital ser passada, o pin OUT1 emite um sinal com uma tensão de 3,3 V e uma corrente de 500 ma por 1 segundo.

1Regista a impressão digital:Pressione durante muito tempo a impressão digital registada ((No estado inicial, pressione qualquer impressão digital), até que a luz indicadora azul se acenda e a audição de música, significa que o sistema está no estado de registro,Pressione o dedo com várias vezes na área de coleta de impressões digitais, cada pressão têm "di" som, até ouvir música significa registro de impressão digital bem sucedido. impressão digital pode ser registrado continuamente quando o sistema em estado de registro; se não precisar adicionar impressão digital mais,Esperando alguns segundos.

Nota:No estado de inicialização, deve ter que registrar mais de 2 impressões digitais corretas pela primeira vez, em seguida, o sistema pode ser removido do estado de inicialização.

2. Excluir impressão digital ((Voltar ao estado de inicialização):

2.1 Pressionar a impressão digital registada durante muito tempo, até que a luz vermelha do indicador se acenda, significa que todas as impressões digitais são eliminadas e voltam ao estado de inicialização.

2.2 Usar o pin INIT_KEY. No estado de espera, fazer a ligação ao solo do pin INIT_KEY, até que o indicador vermelho se ligue, ouvir o som "Di", desconectar a ligação ao solo, o indicador virar verde,significa que todas as impressões digitais são apagadas e de volta ao estado de inicialização.

etiqueta:

Lugar de origem:	China
Certificação:	CE

Quantidade de ordem mínima:	1
Detalhes da embalagem:	Cartão
Tempo de entrega:	Prazo de entrega na época de pico: no prazo de 15 dias úteis Prazo de entrega fora da época: no praz
Termos de pagamento:	T/T, Paypal
Habilidade da fonte:	5000
