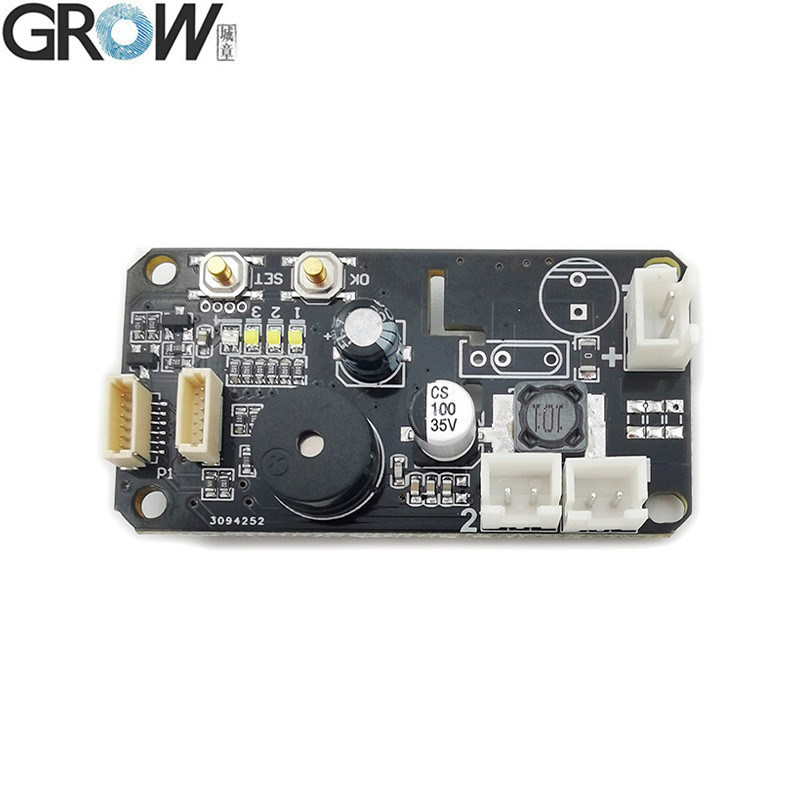

Placa de Controle de Acesso por Impressão Digital GROW KS220-S DC12V com Saída de Dois Relés com Modo Self-locking/Ignition/Jog com Admin/Usuário

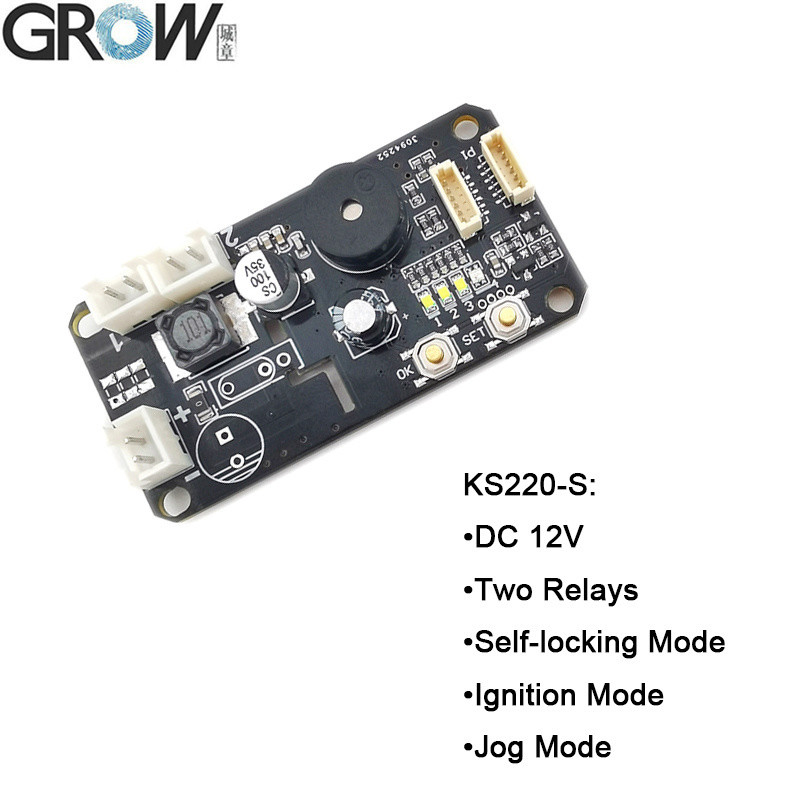

Parâmetros Técnicos KS220-S
Parâmetro técnico:
·Fonte de alimentação: DC 12V
·Corrente em espera: 25uA
·Capacidade de impressão digital:
·Impressão digital de administrador: 10 peças
·Impressão digital de usuário: R503/R502-F: 190 peças     R558/R558S: 110 peças
·Saída: Relé
·Modo de relé: Modo de travamento automático, Modo de ignição, Modo Jog

Dicas úteis:

Se precisar conectar com carro, motocicleta, e precisar de um produto de alta segurança, sugerimos escolher R503, R502-F.

A diferença entre KS220-S e KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

Instrução de Operação KS220-S

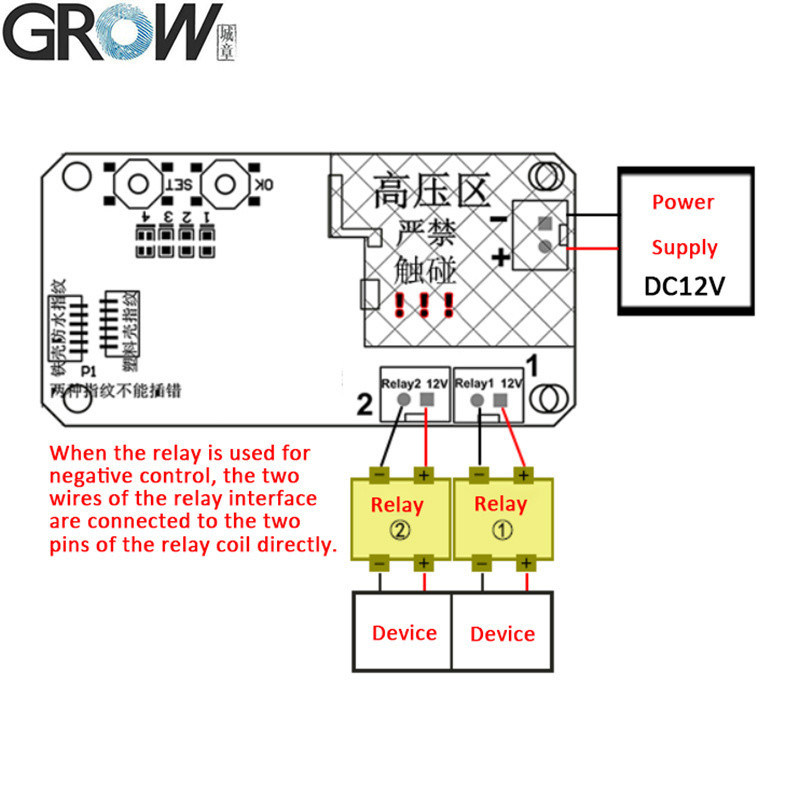

(No estado de funcionamento de fábrica, o relé nº 1 no modo de travamento automático, o relé nº 2 no modo de ignição.)
1. Registrar Impressão Digital do Administrador:Pressione brevemente o botão SET, o indicador de status nº 4 mostra azul, em seguida, pressione o botão OK para confirmar, agora o LED do módulo de impressão digital pisca, coloque o mesmo dedo do administrador várias vezes na área de coleta de impressão digital até ouvir música, o que significa que o registro da impressão digital foi bem-sucedido. A impressão digital pode ser registrada continuamente e pode registrar 10 impressões digitais de administrador; se não precisar adicionar mais impressões digitais, aguarde alguns segundos para sair. Se o administrador estiver totalmente registrado, ele sairá automaticamente do estado de registro do administrador após ouvir "DiDiDi". Ele começará a registrar a impressão digital do usuário se pressionar o botão SET novamente. A impressão digital do administrador não tem função de desbloqueio, apenas usada para registrar ou excluir impressões digitais. A impressão digital do administrador mostra um LED de anel roxo, a impressão digital do usuário mostra um LED de anel azul.

2. Registrar Impressão Digital do Usuário:Pressione a impressão digital do administrador até que o módulo mostre a luz indicadora azul e ouça a música, o que significa que pode adicionar a impressão digital do usuário. Coloque o mesmo dedo do usuário várias vezes na área de coleta de impressão digital até ouvir música, o que significa que o registro da impressão digital foi bem-sucedido. A impressão digital pode ser registrada continuamente quando o sistema estiver em estado de registro; se não precisar adicionar mais impressões digitais, aguarde alguns segundos.

3. Excluir Impressão Digital do Usuário:Pressione a impressão digital do administrador até que o módulo mostre a luz indicadora vermelha e ouça o bipe "DiDiDi" e a música, o que significa que as impressões digitais do usuário foram excluídas.

4. Voltar para a configuração padrão de fábrica:Pressione brevemente o botão SET repetidamente, até que o indicador de status NO.4 mostre vermelho, em seguida, pressione e segure o botão OK até que o módulo de impressão digital mostre a luz indicadora vermelha piscando rapidamente e ouça a música, o que significa que a operação de inicialização foi bem-sucedida.

5. Como usar o Relé 1:Pressione brevemente a impressão digital do usuário registrado. O módulo de impressão digital mostra luz verde.

6. Como usar o Relé 2:Pressione longamente a impressão digital do usuário registrado. O módulo de impressão digital mostra luz azul.

Observação:
1. Qualquer impressão digital pode ser usada no estado de fábrica, mas a função será inválida após o registro da impressão digital.
