Casa > Produtos> Painel de controlo de impressões digitais> GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio

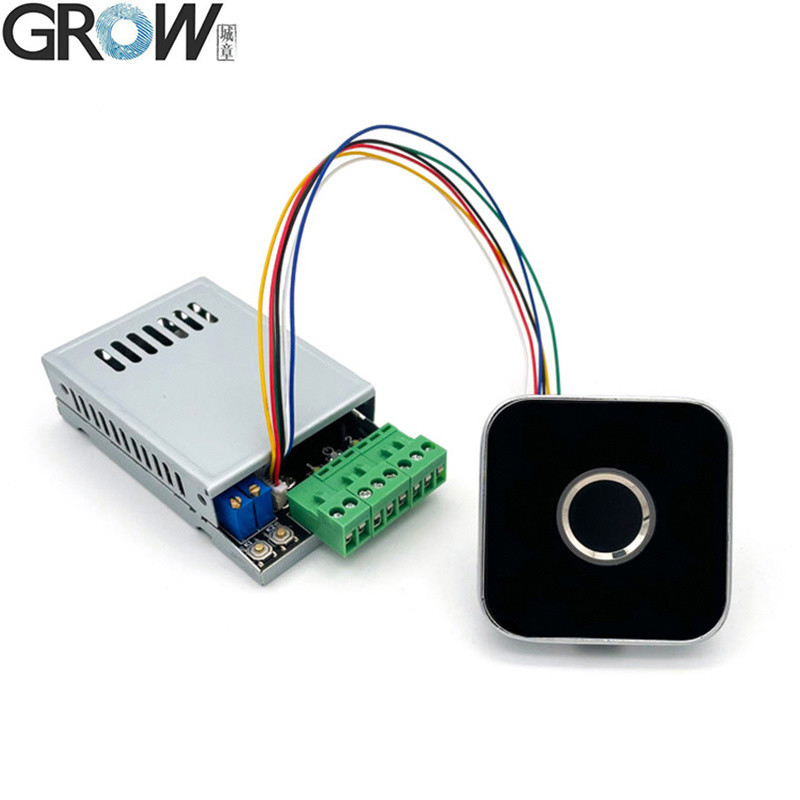

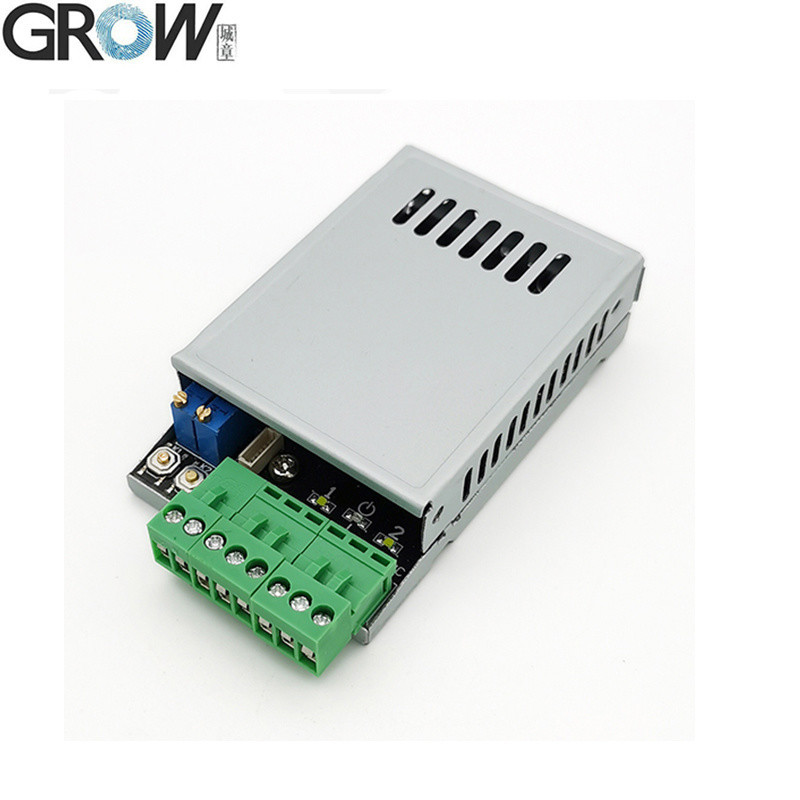

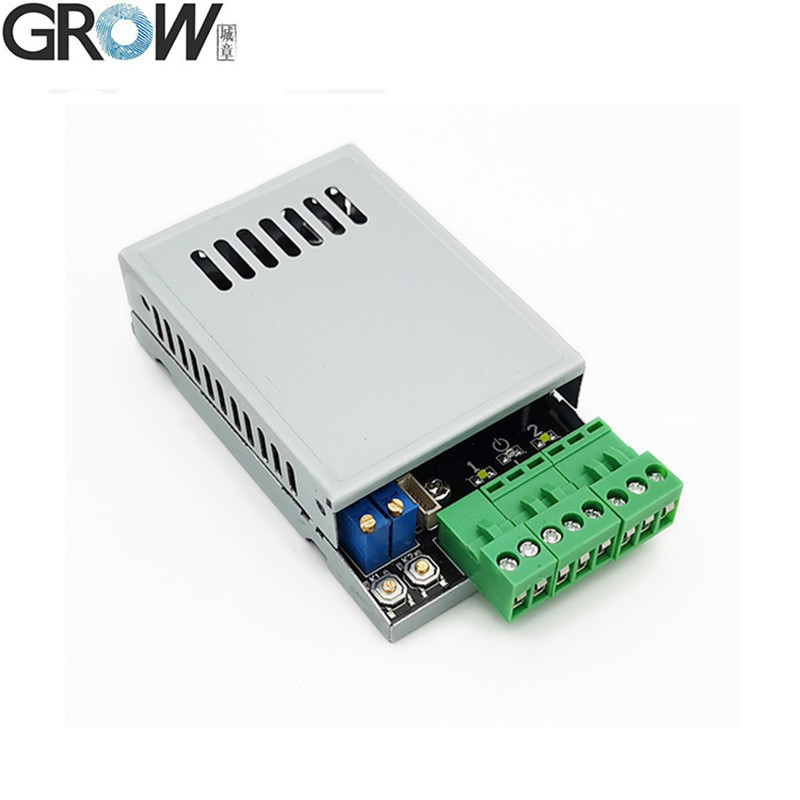

GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio

GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking GROW K220+R502-AW Two Relay DC10-24V Output With Administrator/User Fingerprint Access Control Board 0.5s-60s Self-locking
Informação Básica
Lugar de origem: China
Certificação: CE
Quantidade de ordem mínima: 1
Detalhes da embalagem: Cartão
Tempo de entrega: Prazo de entrega na época de pico: no prazo de 15 dias úteis Prazo de entrega fora da época: no praz
Termos de pagamento: T/T, PayPal
Habilidade da fonte: 5000
Melhor preço contacto
Informação detalhada
Modelo N.O.: K220+R502-AW ecrã: Como imagem
Interface de comunicação: RS232 Capacidade de impressões digitais: 200
Fonte de alimentação: DC 10V-24V Corrente de espera: <10ma>
Produção: Relais ((Corrente máxima:10A) Pacote de transporte: pacote padrão da caixa da exportação
Especificação: Fonte de alimentação: CC 10V-24V Marca comercial: CREÇÃO
Origem: China Código HS: 8471609000
Habilidade da fonte: 5000 Serviço de voz: Sem serviço de voz
Relógio: Sem relógio Cores: Como imagem
Amostras: US$ 24,6 / peça 1 peça (Min.Order) Personalização: Disponível
Custos de transporte: sobre o custo de envio e o prazo de entrega estimado. Método de pagamento: Pagamento inicial Pagamento completo
Moeda: US$ Devoluções e reembolsos: Pode solicitar o reembolso até 30 dias após a recepção dos produtos.
Destacar:

Módulo de impressão digital capacitivo de 24 V

,

Escaneador de impressões digitais Arduino de 24 V

,

Dois módulos de impressões digitais capacitivos de relé

Descrição de produto

GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 0

Parâmetros técnicos

·Fornecimento de energia: DC10V-24V
·Saída:Relaio ((Corrente máxima: 10A)
·Corrente de espera:6mA ((DC12V)
·Capacidade de impressões digitais: 200 peças
·Tempo de retransmissão: 0,5 s-60 s ou mais de 60 s - Em modo normalmente aberto, pressionar com o dedo o retransmissor aberto, pressionar novamente o retransmissor fechado

Instruções de operação

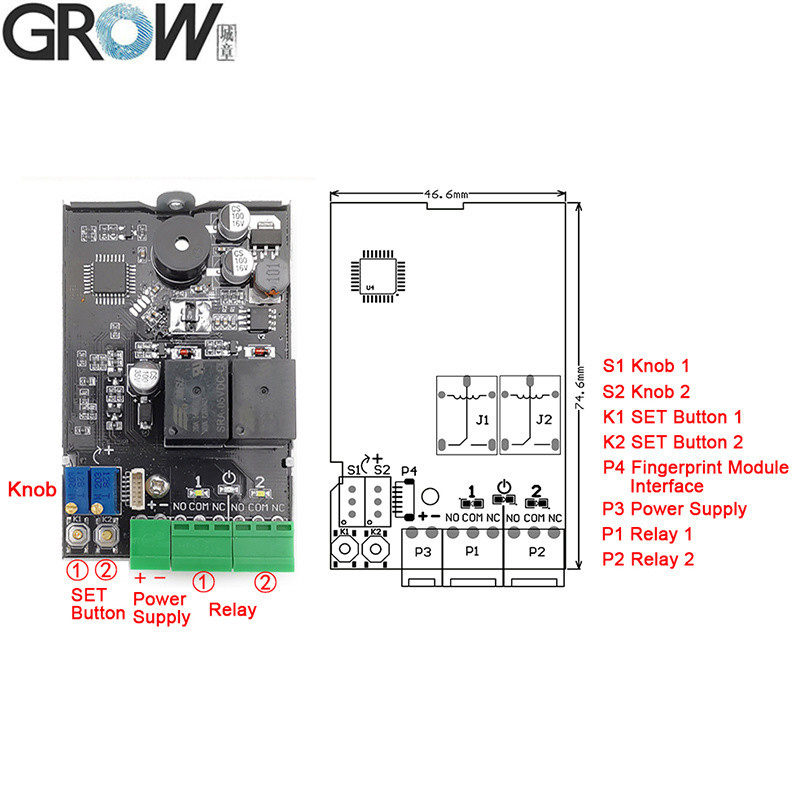

 1. Botão SET ((K1-K2)
1.1 Impressão digital do administrador do registo:Preme o botão SET em breve,sistema no estado do registo do administrador e flash rápido do indicador azul,colocar o mesmo dedo com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. Impressões digitais podem ser registradas continuamente. Se não for necessário adicionar impressões digitais, esperar alguns segundos para sair.

1.2 Excluir a impressão digital:
1.2.1 Excluir as impressões digitais da posição do relé único:Presionar o botão SET correspondente durante muito tempo,a luz do indicador azul piscar rapidamente, ouvir o sinal de sinal "Di" durante muito tempo, soltar o dedo,o indicador de relé acende e ouve música, significa que esta localização das impressões digitais do administrador e do utilizador são eliminadas;
1.2.2 Excluir todas as impressões digitais da posição do relé ((Voltar ao padrão de fábrica):Presionar por muito tempo qualquer botão SET para ouvir o sinal de sinal "Di" duas vezes, soltar o dedo, todas as luzes do indicador acesas,significa operação de inicialização bem sucedidaDe volta ao padrão de fábrica.

2.Registre a impressão digital do usuário: Pressione a impressão digital do administrador por cerca de 10 segundos até ouvir a música e a luz do indicador azul piscar rapidamente, o que significa que pode adicionar a impressão digital do usuário.Coloque o mesmo dedo do usuário com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. A impressão digital pode ser registada continuamente. Se não for necessário adicionar impressão digital, espere alguns segundos para sair. (Nota:O local de armazenamento da impressão digital do utilizador depende do local de armazenamento da impressão digital do administradorSe a impressão digital do administrador for armazenada no n.o 1 e no n.o 2 ao mesmo tempo, a impressão digital do utilizador será armazenada no n.o 1 por defeito.)

3.Eliminar impressão digital do usuário: Pressione a impressão digital do administrador por cerca de 20 segundos até ouvir "Di-" e música, significa que as impressões digitais do usuário neste local são excluídas. (Nota:A localização de exclusão da impressão digital do usuário depende da localização de armazenamento da impressão digital do administrador. Se a impressão digital do administrador for armazenada no n.o 1 e no n.o 2 ao mesmo tempo, as impressões digitais do utilizador no n.o 1 serão apagadas por defeito.)

4.Configurar o tempo de fechamento do relé: rodar S1 ou S2 para definir o tempo de fechamento do relé de 0,5 para 60 segundos.Relais acionados quando as impressões digitais passaramO relé é saída de contato, sinal de interruptor, sem saída de tensão.

5.Uso:Presione o dedo, o relé fecha após a impressão digital passar, e o tempo de fechamento é determinado por S1 ou S2.


Nota:
1. Todas as luzes indicadoras estão desligadas em estado de espera e as luzes estão acesas em estado de funcionamento;
2.Se quiser fechar a luz indicadora do módulo quando estiver no modo normalmente aberto, pressione por muito tempo qualquer botão SET para ouvir o bip longo "Di" três vezes. Repita esta ação para abrir.


O K220 pode ser utilizado em conjunto com o módulo de impressões digitais R502-A,R502-AW,R502-F,R503


R502-AW Especificações

Modelo
R502-AW
Tipo
Módulo de impressão digital capacitivo
Interface
UART ((TTL)
Resolução
508 DPI
Voltagem
DC 3,3 V
Capacidade de impressões digitais
200
Arquivo de detecção
192*192 pixels
Corrente de trabalho
20 mA
Corrente de espera
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA

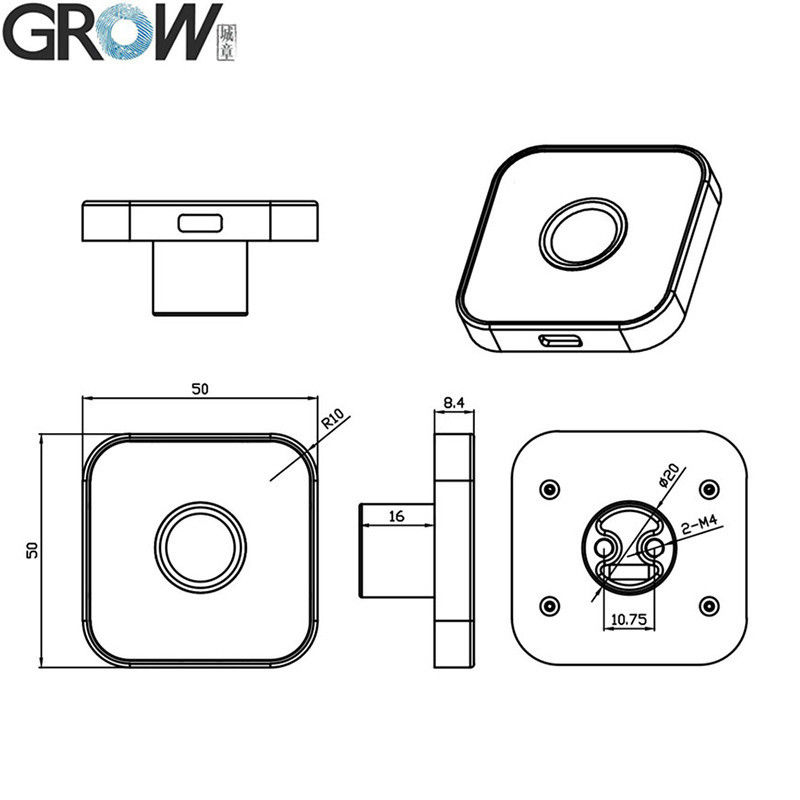

Tamanho externo do módulo de impressões digitais
50*50*8,4 (mm)
Área de recolha efetiva
Diâmetro 15,5 mm
Materiais de armazenamento
Ligação de zinco
Conecte a placa de controlo
KS200/K202/K215-V1.3/KL216
Conector
SH1.0-6Pin
Controle de LED
- Sim, sim.

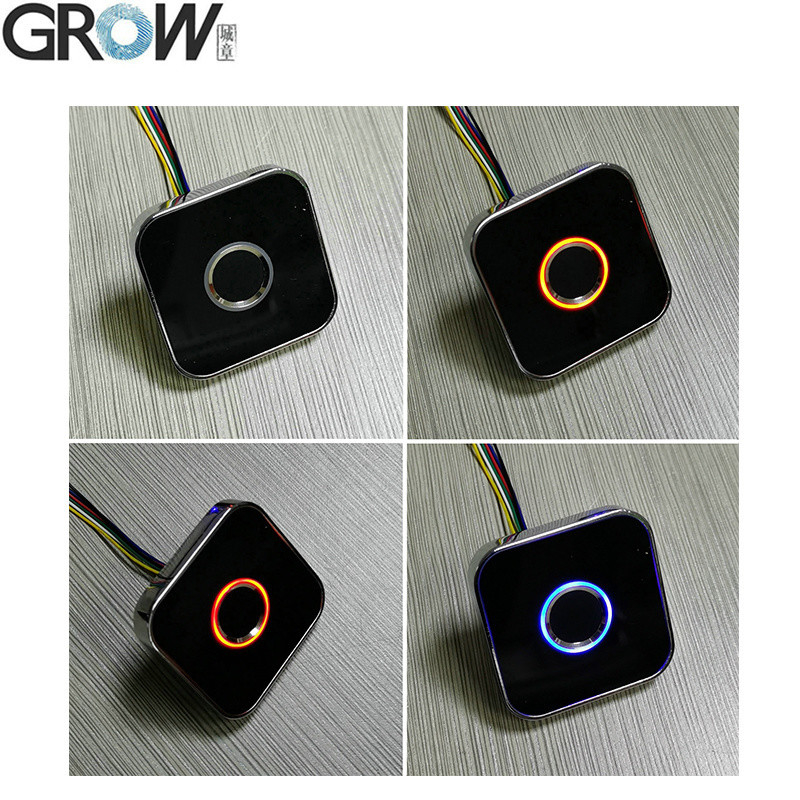

Cor LED
Roxo e azul e vermelho
Velocidade de varredura
< 0,2 segundos
Velocidade de verificação
< 0,3 segundos
Método de correspondência
1:1; 1:N
RRF
≤ 1%
FAR
≤ 0,001%
Ambiente de trabalho
-20C --- 60C
Umidade de trabalho
10-85%
Capacidade antiestática
15 KV
Intensidade da resistência à abrasão
1 milhão de vezes
Taxa de transferência de mensagens de comunicações (UART):
(9600 × N) bps, onde N = 1 ~ 12 ((N predefinido = 6, ou seja, 57600 bps)



Arquivos

·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android, Net, Windows e assim por diante.
·Fornecer um manual do utilizador


K220 Operação Vídeo no Youtube:https://youtu.be/YQXeH9AGbco

Se precisar de ficheiros do SDK, por favor contacte-nos.




GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 1GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 2GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 3GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 4GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 5GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 6
GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 7GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 8GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 9
GROW K220+R502-AW Output de dois relé DC10-24V com painel de controle de acesso de impressão digital do administrador/usuário 0,5s-60s Auto-bloqueio 10
