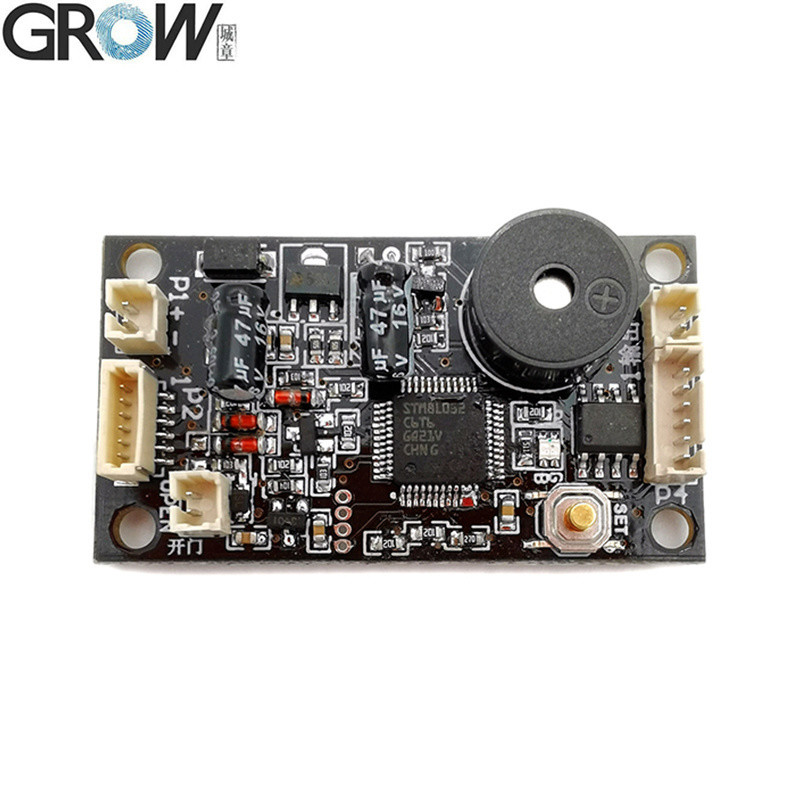

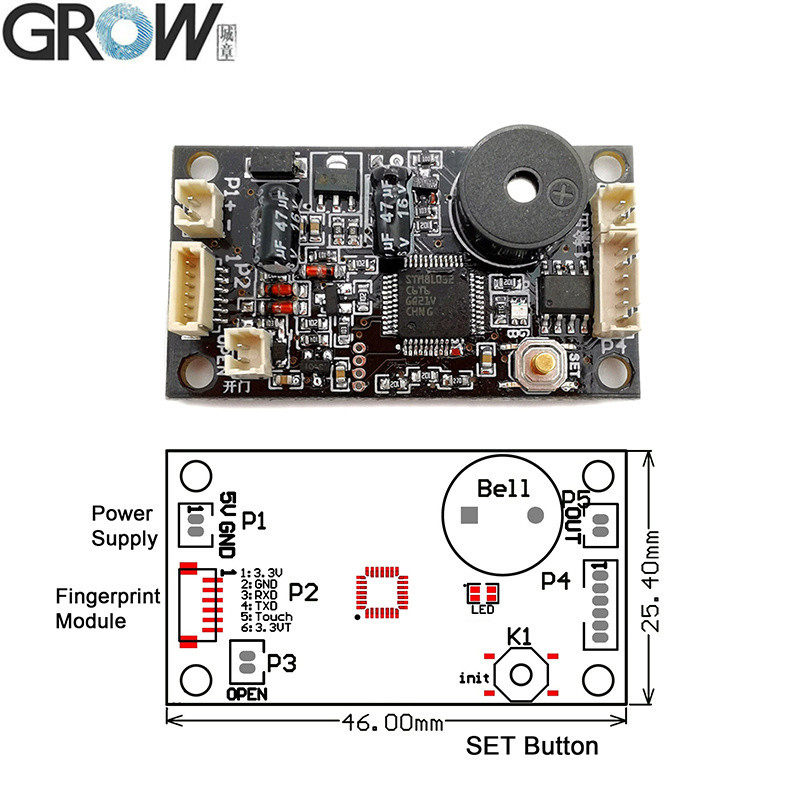

KS200 Parâmetros técnicos
Bateria 4*AA ou DC3.7-6.5V, saída do motor, baixo consumo de energia, função de administrador/usuário·Fornecimento de energia:DC3.7V-6.5V
·Corrente em modo de espera: < 7 uA
·Saída: DC5-6V,1.5A ((Pico:2.5A)
·Impressão digital do administrador: 20 peças
·Impressão digital do utilizador: 180 peças
·Alarme de baixa tensão:4.8V (bateria seca)
3.5V (bateria de lítio)
Modo de funcionamento do motor:1Avançar 0,5 segundos → descansar 5 segundos → recuar 0,5 segundos.
2Avançar 1 segundo → descansar 5 segundos → recuar 1 segundo.
3Avançar 1 segundo.
4Avançar 2 segundos.
5. Modo de auto-bloqueio
6Modo de espera.
KS200 Instruções de operação
1 Impressão digital do administrador do registo:Pressione o botão SET por muito tempo, solte o dedo quando a luz do indicador azul no painel de controle, agora o indicador do módulo de impressão digital pisca rápido,colocar o mesmo dedo do administrador com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedido. Impressão digital pode ser registrada continuamente e pode registrar 20 peças de impressão digital do administrador; se não precisar adicionar mais impressão digital, esperar alguns segundos para sair.Se o administrador estiver totalmente registado, ele irá sair automaticamente do estado de registro do administrador depois de ouvir "DiDiDi" e começará a registrar impressão digital do usuário se pressionar o botão SET novamente.
2 Impressão digital do utilizador registado:Pressione a impressão digital do administrador até que a luz do indicador azul pisque rápido e ouça a música, significa que pode adicionar a impressão digital do usuário.Coloque o mesmo dedo do usuário com várias vezes na área de coleta de impressões digitais até ouvir música significa registro de impressões digitais bem sucedidoAs impressões digitais podem ser registadas continuamente quando o sistema estiver no estado de registo; se não for necessário adicionar mais impressões digitais, esperar alguns segundos.
3 Apagar a impressão digital do utilizador:Pressione a impressão digital do administrador até a luz vermelha piscar rapidamente e ouvir música, significa que as impressões digitais do usuário são excluídas.
4 Configuração de fábrica:Pressione o botão SET por muito tempo, até que apareça a luz vermelha do indicador no painel de controle e ouça a música, em seguida, solte o dedo, significa que a operação de inicialização foi bem sucedida.
Nota:
1Qualquer impressão digital pode ser usada quando a fábrica está em funcionamento, e esta função é desativada após a impressão digital ser registada.
2Quando a tensão for inferior a DC4,7 V, a luz vermelha acende, o que significa o aviso de baixa tensão.
3.No modo de espera, ao registrar a impressão digital do usuário, pressione primeiro a impressão digital do administrador. Depois de passar, levante o dedo e pressione novamente a impressão digital do administrador.Quando a luz piscar e ouvir a música soar, a impressão digital do utilizador pode ser registada.

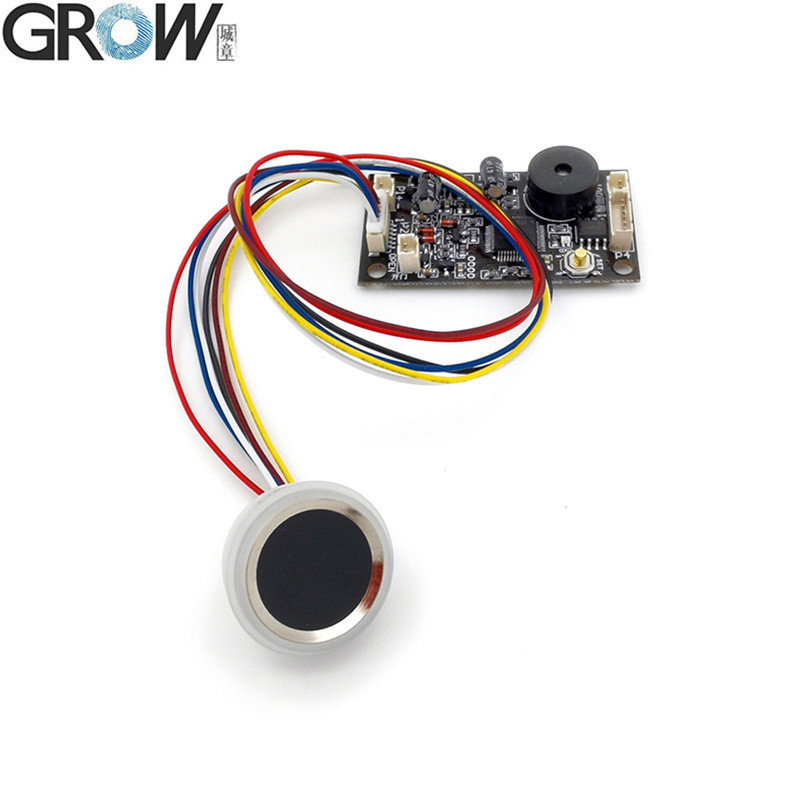

KS200 adequado para módulos de impressões digitais R502-A, R502-F, R502-AW, R503.

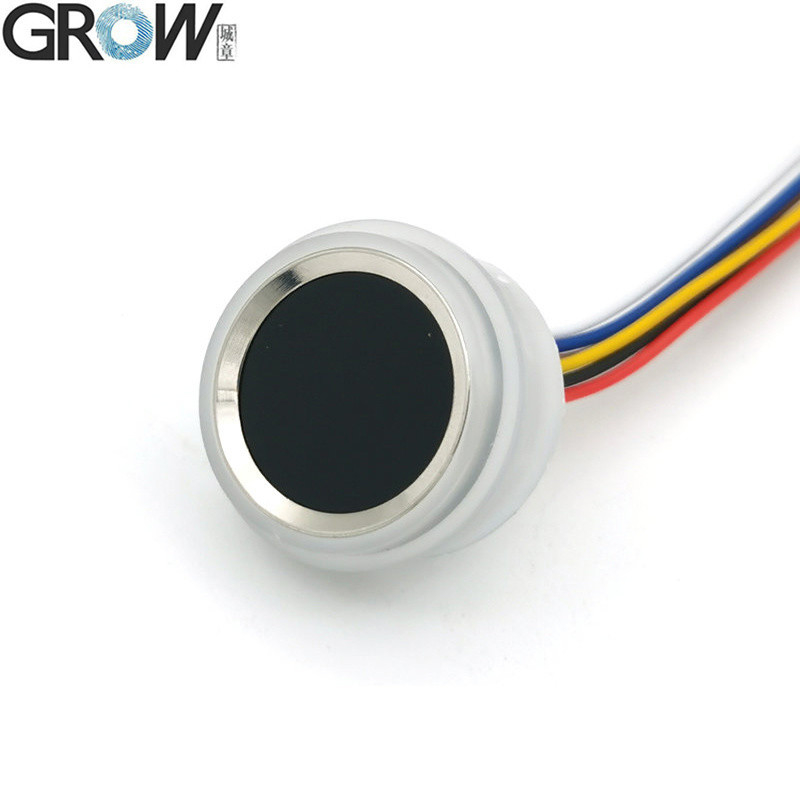

R502-F Especificações
| Modelo |
R502F |
| Tipo |
Módulo de impressão digital capacitivo |
| Interface |
UART ((TTL) |
| Resolução |
508 DPI |
| Voltagem |
DC 3,3 V |
| Capacidade de impressões digitais |
200 |
| Arquivo de detecção |
192*192 pixels |
| Corrente de trabalho |
20 mA |
| Corrente de espera |
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA |

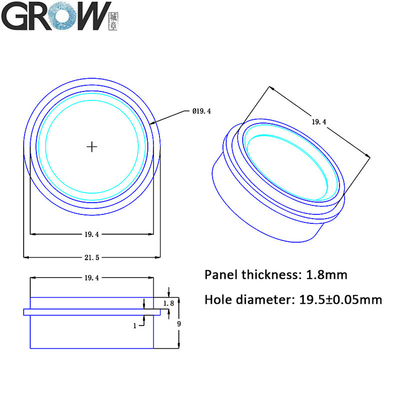

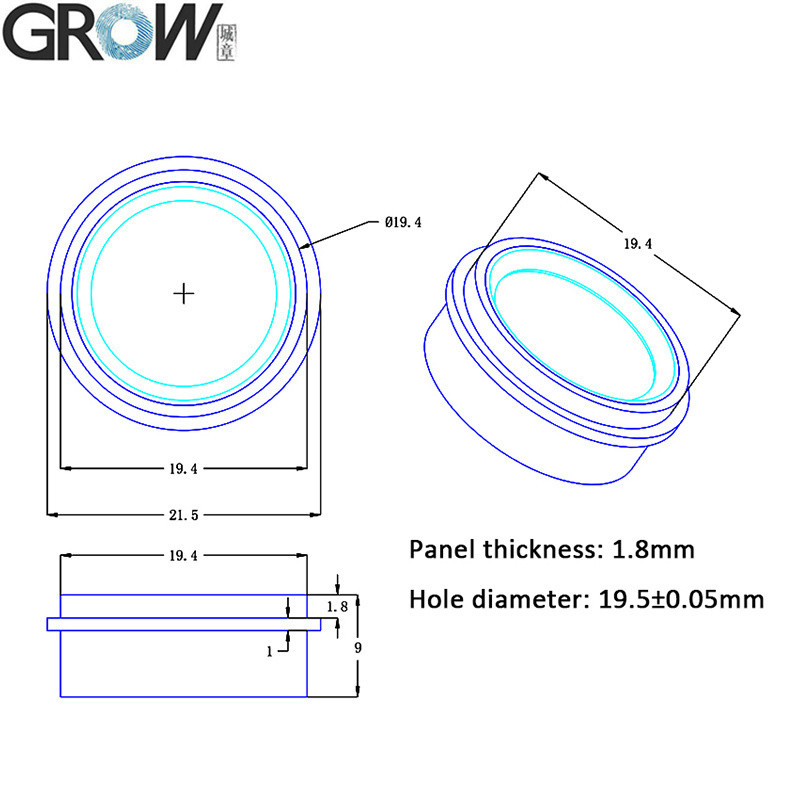

| Tamanho externo do módulo de impressões digitais |
Diâmetro 21,5 mm |
| Tamanho interno do módulo de impressões digitais |
Diâmetro 19,4 mm |
| Altura do módulo de impressões digitais |
9 (mm) |
| Área de recolha efetiva |
Diâmetro 15,5 mm |
| Conector |
MX1.0-6Pin |
| Controle de LED |
- Sim, sim. |

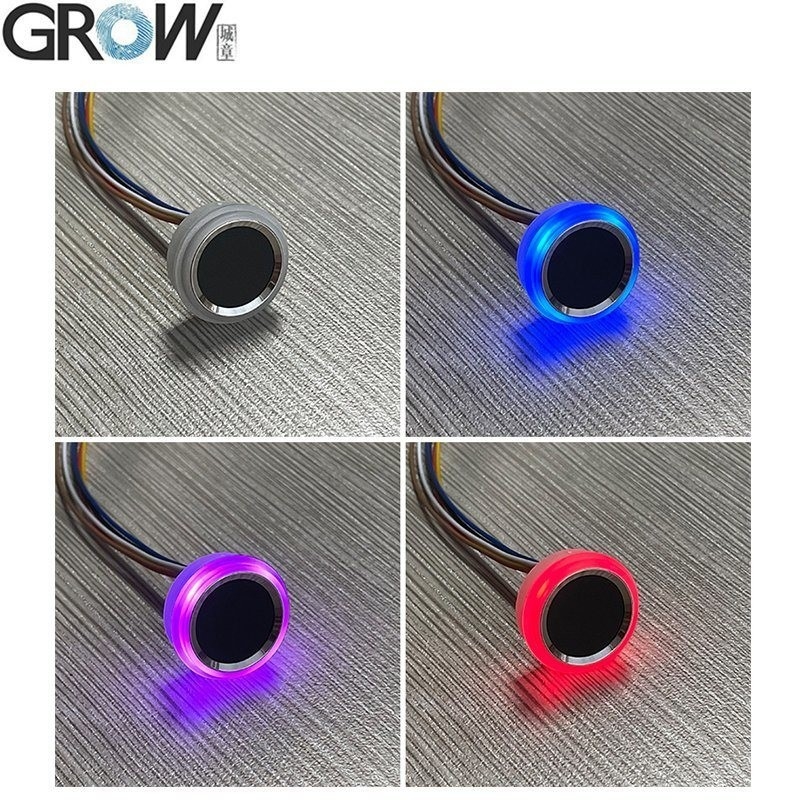

| Cor LED |
Azul e Vermelho |
| Velocidade de varredura |
< 0,2 segundos |
| Velocidade de verificação |
< 0,3 segundos |
| Método de correspondência |
1:1; 1:N |
| RRF |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente de trabalho |
-20C --- 60C |
| Umidade de trabalho |
10-85% |
| Capacidade antiestática |
15 KV |
| Intensidade da resistência à abrasão |
1 milhão de vezes |
| Taxa de transferência de mensagens de comunicações (UART): |
(9600 × N) bps, onde N = 1 ~ 12 ((N predefinido = 6, ou seja, 57600 bps) |
