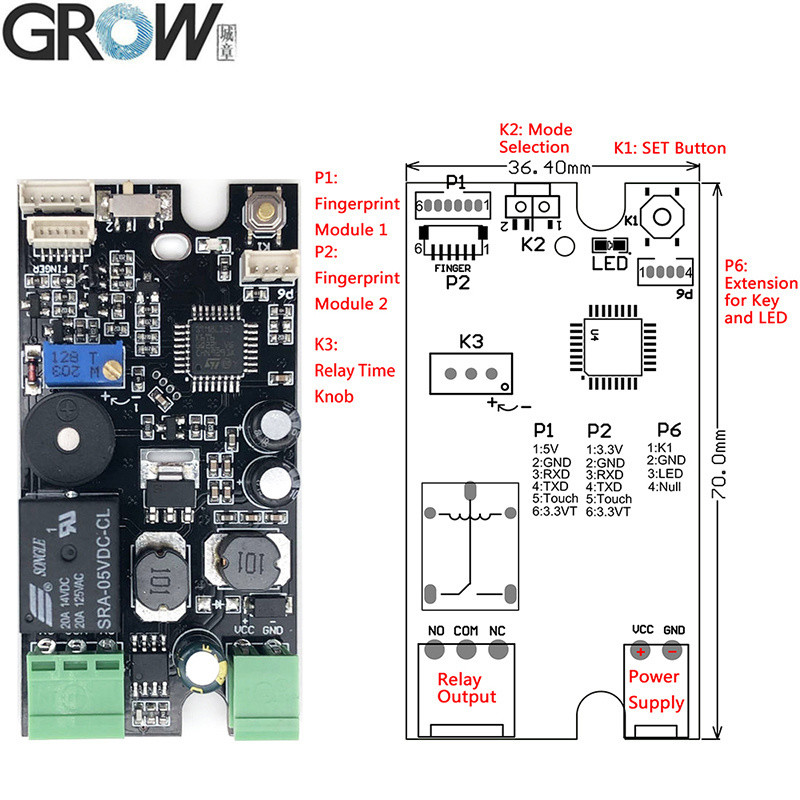

K215-V1.3 Parâmetros técnicos
·Fornecimento de energia: DC10-30V,
·Corrente de espera para a placa de comando: 40mA
·Capacidade de impressões digitais: 200
·Tamanho: 36,4*70 mm
Função de relevo: aberta normalmente ou 1-20 segundos
·LED pode ser desligado no modo de repouso: pressionar por muito tempo (cerca de 10 segundos) o botão SET, o LED ficará desligado no modo de repouso.
K215-V1.3 Instruções de funcionamento
1. Pressione o botão SET brevemente,sistema em estado de registro e luz de indicador azul flash rápido, coloque o dedo na área de coleta, registro de impressões digitais bem sucedido ao ouvir música;A impressão digital pode ser registada continuamente quando o sistema está no estado de registroSe não for necessário adicionar mais impressões digitais, espere alguns segundos.
2Quando voltar ao padrão de fábrica, pressione o botão SET até ouvir "Di" e música, significa que a operação de inicialização foi bem sucedida.
3. Selecção do modo Utilização: quando escolhido 2, o tempo de funcionamento do relé é1s-20sApós passar a impressão digital, pode ser ajustado por um botão. Quando escolhido 1, o relé é operado quando a impressão digital passa, e então o relé é liberado quando a impressão digital passa novamente, o relé é operado e liberado circularmente.Relais liberados quando a energia é desligada.
Nota:
No estado de fábrica, qualquer impressão digital pode passar, após registar impressões digitais, esta função é inválida;
Configure o modo de sono, pressione o botão SET por um longo tempo (cerca de 10 segundos) e não solte o dedo até ouvir o som "DiDiDi" e a música, significa que a operação de inicialização foi bem sucedida.

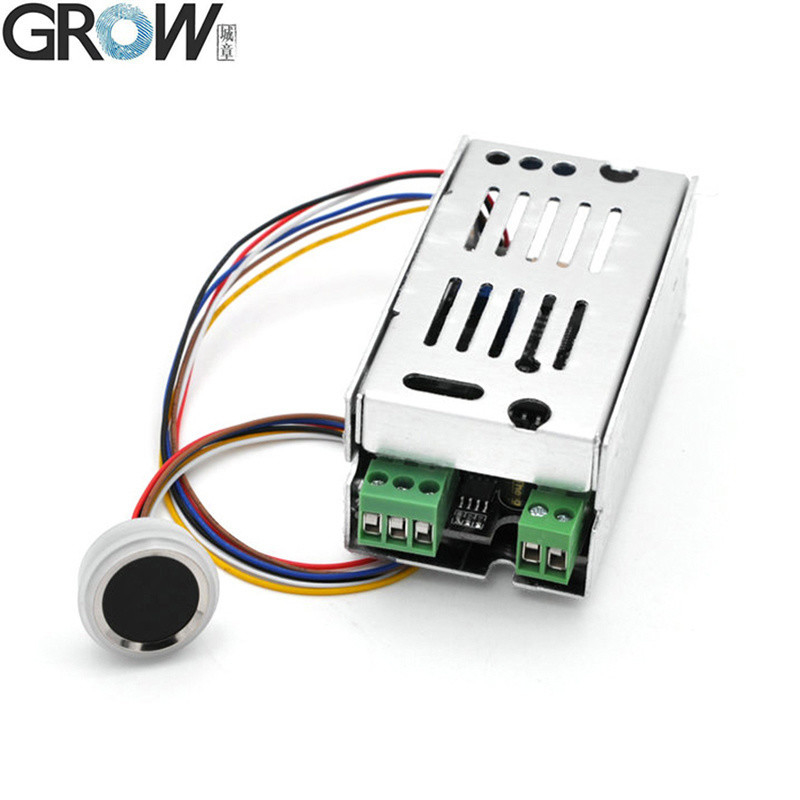

K215-V1.3 tem uma ampla gama de usos, que podem ser utilizados no controle de automóveis, controle de acesso e outras ocasiões.
O K215-V1.3 pode ser ligado com o módulo de impressões digitais R300,R301T,R302,R303T,R307,R501,R502,R502-A,R502-AW,R503.
R502-F Especificações
| Modelo |
R502-F |
| Tipo |
Módulo de impressão digital capacitivo |
| Interface |
UART ((TTL) |
| Resolução |
508 DPI |
| Voltagem |
DC 3,3 V |
| Capacidade de impressões digitais |
200 |
| Arquivo de detecção |
192*192 pixels |
| Corrente de trabalho |
20 mA |
| Corrente de espera |
Voltagem de espera táctil típica: 3,3 V, corrente média: 2 uA |

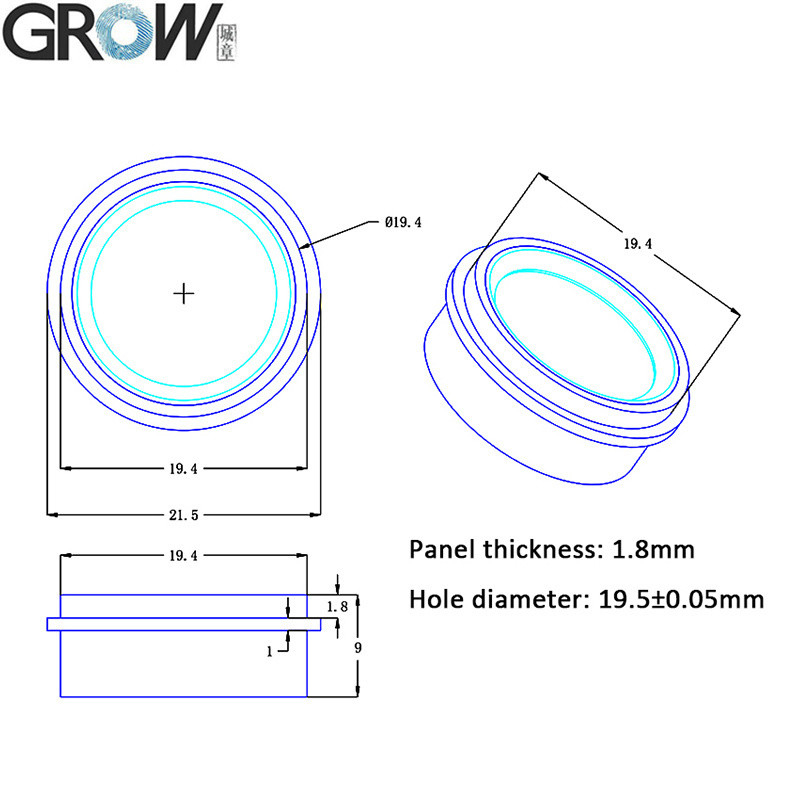

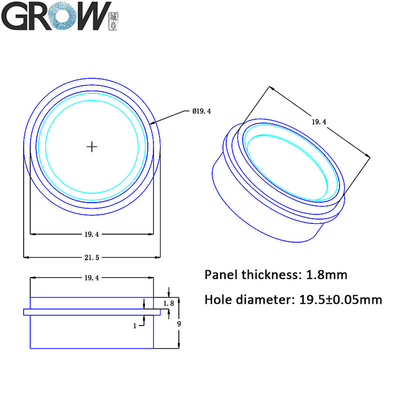

| Tamanho externo do módulo de impressões digitais |
Diâmetro 21,5 mm |
| Tamanho interno do módulo de impressões digitais |
Diâmetro 19,5 mm |
| Altura do módulo de impressões digitais |
9 (mm) |
| Área de recolha efetiva |
Diâmetro 15,5 mm |

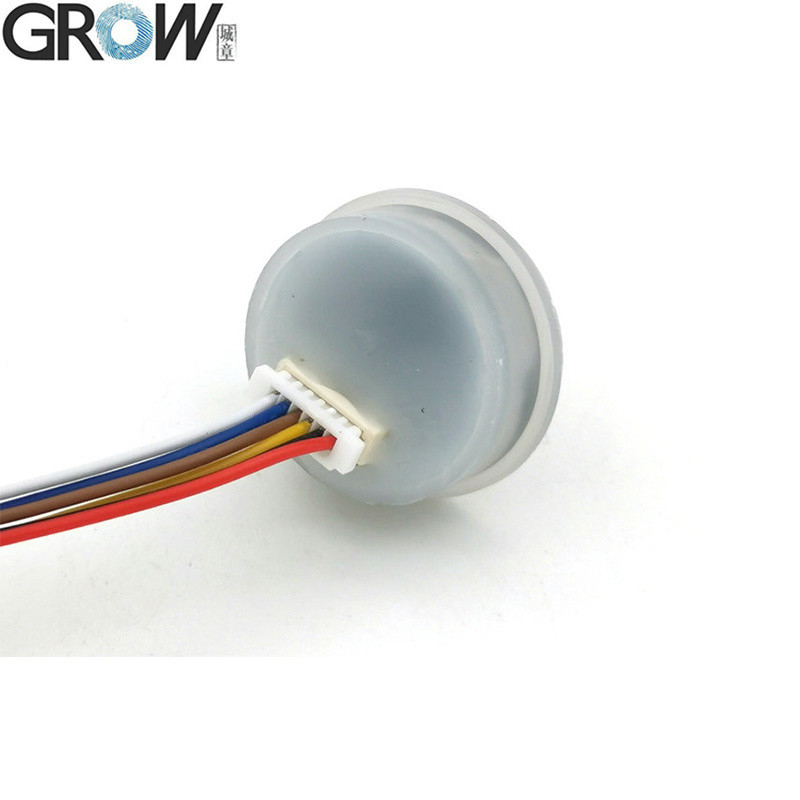

| Conector |
MX1.0-6Pin |
| Controle de LED |
- Sim, sim. |

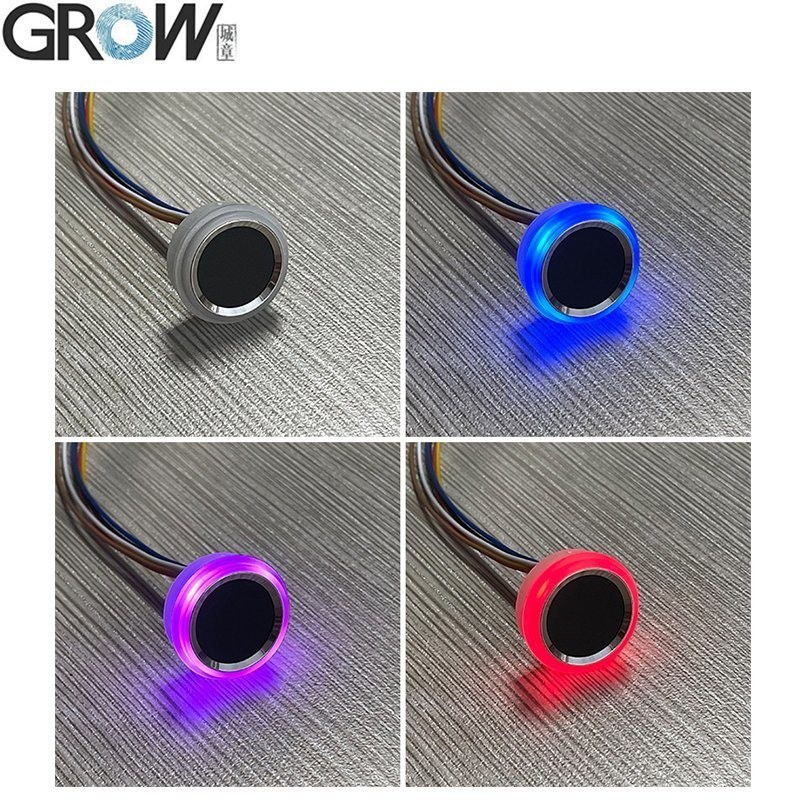

| Cor LED |
Azul e Vermelho |
| Velocidade de varredura |
< 0,2 segundos |
| Velocidade de verificação |
< 0,3 segundos |
| Método de correspondência |
1:1; 1:N |
| RRF |
≤ 1% |
| FAR |
≤ 0,001% |
| Ambiente de trabalho |
-20C --- 60C |
| Umidade de trabalho |
10-85% |
| Capacidade antiestática |
15 KV |
| Intensidade da resistência à abrasão |
1 milhão de vezes |
| Taxa de transferência de mensagens de comunicações (UART): |
(9600 × N) bps, onde N = 1 ~ 12 ((N predefinido = 6, ou seja, 57600 bps) |
Arquivos
·Fornecer ficheiros SDK de referência gratuitos para Arduino, Android,.Net, Windows e assim por diante.
·Fornecer um manual do utilizador
K215-V1.2 Vídeo de teste no Youtube: https://youtu.be/bRQP0JuzqYo
Se precisar de arquivos do SDK, por favor contacte-nos.
